大電流試驗器

2、輸出電流: 3、輸出電流波形失真度: 2、只要能達到輸出電流要求。

一、簡介

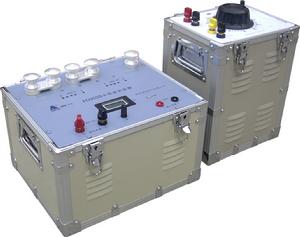

大電流試驗器（High current test device）採用ARM晶片控制輸出工藝和大容量的環形變壓器，並且配有液晶屏顯示錶計，同時顯示一、二次電流及變比。外配鋁合金機箱，PC面板，具有外形美觀，輸出容量大，體積小，重量輕等特點。主要適用於電力系統的CT變比，接觸電阻等需要大電流試驗的場合。

二、性能指標

1、輸入電源: AC：220V·25A,50Hz
2、輸出電流: AC：1000A·5V或500A·10V
3、輸出電流波形失真度: ≤5%
4、液晶屏數字顯示，同時顯示一次、二次電流及變比，
精度：真有效值±0.5%，
一次電流量程：0~1100A，解析度：0.1A，；
二次測量電流量程：0～6A,　解析度：0.001A
5、雙重保護（過載電子保護和軟體保護）
6、使用環境: 溫度-10~40℃,相對濕度<80%

三、注意事項

&#65279;1、本試驗器輸入電源電纜截面應大於2mm2，大電流輸出連線電纜截面應大於100mm2，並儘量縮短輸出連線電纜長度。
2、只要能達到輸出電流要求。儘量使用並聯輸出。
3、應避免長時間連續輸出。為使用安全，應將接地端子可靠接地。
