發明人:劉正權| 申請號： | 200820025182 | 申請日： | 2008/07/04 |
| 公開號： | 公告號： | 201228370 | |
| 授權日： | 2009-4-29 | 授權公告日： | 2009-4-29 |
| 專利類別： | 新型 | 國別省市代碼： | 23[中國|黑龍江] |
| 代理機構代碼： | 37216 | 代理人： | 宮克禮 |
| 發明名稱： | 多功能衛浴裝置 | ||
| 國際分類號： | E03C 1/00;E03C 1/01;E03C 1/02;E03C 1/14;E03D 1/26;A47K 3/022 | ||
| 範疇分類號： | 16G | ||
| 發明人： | 劉正權 | ||
| 申請人： | 劉正權 | ||
| 申請人地址： | 黑龍江省牡丹江市林口縣古城鎮紅石村 | ||
| 郵編： | 157621 |
圖002
圖001本實用新型設計一種衛生間洗浴裝置，尤其設計一種功能多樣，用水節約的衛浴裝置。
【技術背景】
目前樓房中涉及的衛生間面積較小，再加上衛生間內其他必備的衛浴裝置，減少了衛生間的空間，用戶使用很不方便，如果增加衛生間的使用面積，就會增加購買房屋的資金，增加了用戶的經濟負擔，再加上洗面盆與座便器分別安裝在兩個不同的區域，都是用潔淨的水沖刷，增加了自來水管的鋪設長度和用戶的用水量，浪費水資源。本是實用新型所要解決的技術問題是提供一種節約住房面積、用水量少的多功能衛浴裝置。
【主權利要求】
多功能衛浴裝置，其特徵在於：包括固定安裝的帶有水箱的坐便器，所述坐便器上方且方便洗漱的位置安裝有洗面盆，所述洗面盆和牆體之間設有翻轉鉸接軸，所述洗面盆的出水口通過軟管連線所述坐便器水箱，所述坐便器水箱設有將多餘的洗漱水排出的溢出水管。
【說明書摘要】
本實用新型公開了一種多功能衛浴裝置,所述座便器上方安裝有洗面盆,而且所屬洗面盆可以翻轉,這樣洗漱完成後可將洗面盆翻轉,讓出空間以方便實用座便器,充分的利用了衛生間的空間,減少了洗浴裝置的占地面積,同時,所屬洗面盆的出水口通過軟管連線所述座便器水箱,所述座便器水箱設有將多餘的洗漱水排除的溢出水管,對於洗頭洗臉後的廢水可以在座便器的水箱中暫存,以便於沖刷座便器時使用,節約了水資源,減少了用戶的日常經濟費用,同時也降低了廢水的排放量,從而減少了城市污水處理系統的壓力。所述座便器水箱還設有與自來水管連線的輔助供水設施，所述洗面盆上方安裝有洗浴噴頭，所述座便器下方安裝有洗腳盆，所述洗腳盆為抽屜式洗腳盆。
技術方案：
多功能位於裝置，包括固定安裝的帶有水箱的座便器，所屬座便器上方且方便洗漱的位置安裝有洗面盆，所述洗面盆和牆體之間設有翻轉鉸接軸，所述洗面盆的出水口通過軟管連線座便器的水箱，所述座便器水箱設有將多餘的洗漱水排出的溢出水管，作為一種改進，所述座便器水箱還設有與自來水管連線的輔助供水設施，作為進一步改進，所述洗面盆上方安裝有洗浴噴頭，作為進一步改進，所述座便器下方安裝有洗腳盆，所述洗腳盆為抽屜式洗腳盆。

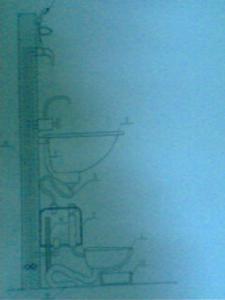

（圖001）為洗面盆的使用狀態示意圖；

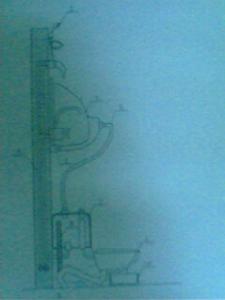

（圖002）為座便器的使用狀態示意圖；
註：本圖為示意圖，不代表實際比例。
【前景預測】
長期以來，人們對節約沖廁用水做了很多的努力，但大都局限於對抽水馬桶的沖水結構進行研究與改進，使其一次沖廁的用水量從十多升逐漸降低到5、6升。而一種全新理念的零用水沖廁節水技術路線卻很少有人問津，那就是對洗臉盆洗漱水二次利用沖廁的研究。經過近三年的研究與試驗，獲得了重大的突破，得出了一個讓人們十分興奮的結論：它幾乎可以實現沖廁的零用自來水。
我國即將進入嚴重的缺水期，低廉的水價制度即將變革，家庭用水的二次利用成為必然。擁有該項目，將擁有洗臉盆洗漱水二次利用沖廁的整個市場，將是衛浴企業突破當前困局的捷徑。
【產品分析】
一、技術特點：
1、實現了洗臉水的重複利用，大大節約水源；
2、洗臉盆和便池共用一配給排水裝置，可節約一半的水管、輔助材料和工作量；
二、市場前景分析：
目前，我國及全世界都很快或已經面臨水荒，但建築業卻日益發達，本產品能夠有機解決兩者之間的矛盾，因此該專利產品一經推出，肯定大受消費者的歡迎。據初步估計，我國衛生潔具的年需求量在3000萬件以上，如果考慮對老式產品的改造，需求量更大。
另外，國外市場特別是東南亞、中歐、非洲地區水荒更甚，對該產品的需求更大。
三、投資概算及效益：
１、投資概算：現成衛生潔具廠家轉產，按年產50萬件節水型衛生陶瓷的規模，總投資約1000萬元左右（暫無詳細計算）。
２、效益分析：現成衛生潔具廠轉產本專利產品，每套可降低製造成本20元，可增加本專利產品銷售價20元，計每套可增加效益40元，按10萬套計可增加效益400萬元。新建廠，按年產10萬套規模，每套利潤100元計，年利潤可達1000萬元。
