基於異頻法的大型接地網接地電阻測試儀

基於異頻法的大型接地網接地電阻測試儀

技術指標阻抗測量範圍:0~150Ω。 電壓干擾能力:10V。 最大輸出電壓:420V。

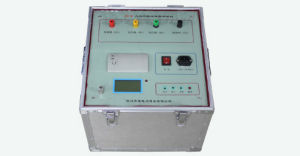

JD-H 大地網接地電阻測試儀JD-H 大地網接地電阻測試儀

概述

目前在電力系統中,大型地網的接地電阻的測試目前主要採用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾,提高測量結果的準確性,絕緣預防性試驗規程規定:工頻大電流法的試驗電流不得小於30安培。由此,就出現了試驗設備笨重,試驗過程複雜,試驗人員工作強度大,試驗時間長等諸多問題。
大型地網接地電阻測試儀可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型,採用了新型變頻交流電源,並採用了微機處理控制和信號處理等措施,很好的解決了測試過程中的抗干擾問題,簡化了試驗操作過程,提高了測試結果的精度和準確性,大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器採用異頻抗干擾技術,能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流最大5A,不會引起測試時接地裝置的電位過高,同時它還具有極強的抗干擾能力,故可以在不停電的情況下進行測量。

產品特點

測量的工頻等效性好。測試電流波形為正弦波,頻率僅與工頻相差為5Hz,使用45Hz和55Hz兩種頻率進行測量。
抗干擾能力強。本儀器採用異頻法測量,配合現代軟硬體濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠。
精度高。基本誤差僅0.005Ω,可用來測量接地阻抗很小的大型地網。
功能強大。可測量電流樁,電壓樁,接地電阻,跨步電壓,接觸電壓。
操作簡單。全中文選單式操作,直接顯示出測量結果。
布線勞動量小,無需大電流線。

技術指標

阻抗測量範圍:0~150Ω。
解析度:0.001Ω。
測量誤差:±(讀數×2%+0.005Ω)。
抗工頻50Hz電壓干擾能力:10V。
測試電流波形:正弦波;
測試電流頻率:45Hz、55Hz雙頻。
最大輸出電流:5A。
最大輸出電壓:420V。
測量線要求:電流線銅芯截面積≥1.5mm2。
電壓線銅芯截面積:≥1.0mm2。
供電電源:AC220V±10%,50Hz。
外形尺寸:440mm×350mm×210mm。
儀器重量:38kg。
