埋地管線檢漏儀

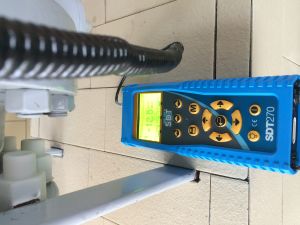

埋地管線檢漏儀SDT270 是第一個以True Amplitude(全真振幅) 記錄的超音波檢測儀器，這項技術令超音波首次能夠以精確的聲音檔案保存在資料庫中，方便日後對超音波檔案進行比較和趨勢分析。SDT270 每秒可捕獲多達25 萬個的超音波信號樣本。檢測結果是非常明確、精準且可比較的時間信號，這些信號存儲在系統龐大的內部存儲器中，以方便使用Ultranalysis Suite Software（UAS）軟體進行數據管理，音頻分析及生成報告。

簡介

埋地管線檢漏儀能在不挖開覆土的情況下，方便精確地查出埋地管線的位置、走向、深度、防腐層破損點的精確位置，漏點大小。

1、獨特發射機嵌入式設計，體積極小，重量輕；特點

2、智慧型快速充電，無需人工控制；
3、直流電源與交流供電能自動切換；
4、採用高抗干擾線路，適用於城市管網的普查與維護。

技術指標

1、發射機的技術參數

①輸出功率：30W，自動調節
②發射信號方式：低頻調製信號
③輸出阻抗匹配：5-500Ω，自動匹配
④發射距離：0.03-8Km，可逐漸向8Km外移動
⑤工作電源：12.6V鋰電池
⑥工作溫度：－20℃～ +50℃
⑦重量：3.0Kg（含電池））
⑧外形尺寸：456×350×133mm

2、探管儀的技術參數

①位置偏差：≤10cm；；
②測深範圍：≤8m
③工作電源：12.6V鋰電池；；
④工作溫度：－20℃ ～ +50℃
⑤重量：0.6Kg（含電池）
⑥外形尺寸：165×90×68mm

3、檢測儀的技術參數

①檢漏精度：≥0.25mm2
②工作電源：12.6V鋰電池；
③工作溫度：-20℃ ～ +50℃
④重量：0.6Kg（含電池）
⑤外形尺寸：165×90×68mm

檢測原理及方法

發射機向地下管道傳送特定的電磁波信號，通過探測地下管道的磁場來確定位置、走向深度。
檢漏原理：發射機向地下管道傳送特定的電磁波信號，在地下管道防腐層破損點處與大地形成迴路，並向地面輻射，在破損點正上方輻射信號最強，根據這一原理找出防腐層的破損點。
檢漏方法：採用的是“人體電容”法。它是用人體做檢測儀的感應元件沿管道走向檢測，當檢測員走到漏點附近時，檢測儀開始有反應，當走到漏點正上方時，喇叭中的聲音最響，數值顯示最大，從而準確找到漏蝕點。
