地下水流網

反映地下水滲流場狀態的一種圖示。滲流場中，水頭值相同的各點連成的曲線，稱為等水頭線。流線是某一時刻在滲流場中繪出的一些有方向的曲線，在這些曲線上，每一點該時刻滲透速度的方向，都與此點的切線方向一致。

地下水流網

正文

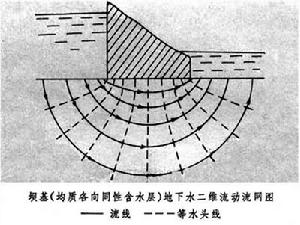

等水頭線族與流線族所組成的格線，稱為流網（見圖）。

地下水流網

在各向同性含水層中，地下水的流線與等水頭線互相垂直，組成正交流網；在各向異性含水層中，流線與等水頭線一般不正交。
根據資料，可以用解析法、數值法或模擬法確定流網。有時也可以憑經驗徒手繪製流網，以供概略分析之用。有了流網，就可以確定滲流場中任一點的水頭、水力坡度、滲透速度以及任一斷面的滲透流量。因此，流網可用於進行定性的或定量的水文地質分析。
參考書目
　北京地質學院編：《地下水動力學》，中國工業出版社，北京，1961。
