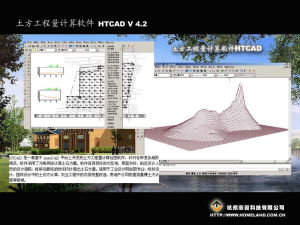

方工程量計算軟體HTCAD是一套基於AutoCAD平台上開發的土方工程量計算繪圖軟體,針對各種複雜地形情況,軟體採用了方格網法計算土石方量。軟體具有良好的互動性,界面友好,貼近設計人員的設計思路,能夠在最短的時間內計算出土石方量。適用於工業設計院總圖專業,規劃設計、園林設計中的土石方計算,農業工程中的農田規整改造、房地產公司的建築基槽土方計算等領域。

01
01

軟體概況

中文名:土方工程量計算軟體HTCAD

英文名:HTCAD
別名:工程人員必備利器
版本:RAR
發行時間:2006年
製作發行:家園科技地區:大陸

軟體介紹

一套基於AutoCAD平台上開發的土方工程量計算繪圖軟體,針對各種複雜地形情況,軟體採用了方格網法計算土石方量。軟體具有良好的互動性,界面友好,貼近設計人員的設計思路,能夠在最短的時間內計算出土石方量。適用於工業設計院總圖專業,規劃設計.園林設計中的土石方計算,農業工程中的農田規整改造.房地產公司的建築基槽土方計算等領域。

主要功能

採用方格網法計算土方:布置方格網,自動採集地形標高(包括地形等高線和標高離散點),
輸入或計算(採用最小二乘法最佳化)設計標高,求得填挖方量;在滿足設計要求的基礎上,力求土方平衡、土方總量最小。

計算步驟

本軟體分為6大部分,分別為地形圖的處理;設計標高的處理;方格網的布置和採集、調整標高;土方填挖方量的計算和匯總;
土方零線、斷面、邊坡等的繪製;各種參數的調整。
1.地形圖的處理:
因為大部分地形圖上的地形等高線和標高離散點基本上都沒有真實的高程信息,或有高程信息而軟體並不識別,這需要做一定
的轉換工作,讓軟體自動讀取標高數據。然後在“3.3計算自然標高”中可直接計算出每個方格點上的自然標高。
1.1定義自然標高點
對於沒有地形圖,直接根據要求在相應坐標點上輸入自然標高值。
1.2轉換離散點標高:
對於已有高程信息的離散點(有Z值的點),經轉換程式可自動識別標高信息。
1.3採集離散點標高:
對於現有離散點僅有文字標識而無標高信息,程式可自動提取和賦予標高信息。
1.4導入自然標高:
對於全站儀生成的數據檔案,自動導入轉化為圖形檔案。
1.5採集等高線標高:
對於現有地形等高線僅有文字標識,而無標高信息,程式可自動提取和賦予標高信息。
1.6離散地形等高線:
將等高線的高程信息擴散至面,構築三維地表高程信息模型(不可視),如果不做此步驟,後續工作無法進行。
2.設計標高的處理:
對設計標高以設計等高線或標高離散點來表示的形式,程式需經過一定的處理,軟體方可自動讀取設計標高的數據。
然後在“3.4計算設計標高”中可直接計算出每個方格點上的設計標高。
2.1定義設計標高點:
對於某幾個設計標高已定的情況,程式可直接在相應坐標點上輸入設計標高值。
2.2採集設計點標高:
對於某些點的設計標高值已在圖中表示,但僅有文字標識而實無高程信息,程式自動賦予標高信息。
2.3導入設計標高:
對於某些坐標點的設計標高以文本檔案的形式表示,程式可自動讀取該文本檔案。
2.4定義設計等高線:
對於設計等高線僅有文字標識而無標高信息,程式自動賦予標高信息。
2.5離散設計等高線:
將設計等高線的標高信息擴散至面,構築三維地表標高信息模型(不可視),如果不做此步驟,後續工作無法進行。
3.方格網的布置和採集、調整標高:
布置方格網後,程式可根據處理過的自然標高和設計標高自動採集,或直接在方格點上輸入自然標高和設計標高。
3.1劃分場區:
根據設計需要,布置需土方計算的設計範圍。
3.2布置方格網:
根據設計需要確定格線大小和角度,程式自動布置方格網。
3.3計算自然標高:
根據處理過的地形,程式自動計算每個方格點的自然標高。
3.4計算設計標高:
根據處理過的設計標高,程式自動計算每個方格點的設計標高。
3.5輸入自然標高:
也可直接輸入每個方格點上的自然標高(如無高程信息、原始標高相同或等高面等情況)。
3.6輸入設計標高:
也可直接輸入每個方格點上的設計標高(如無高程信息、設計標高相同或等高面等情況)。
3.7輸入台階標高:
如要計算有台階的地勢(如梯田),可採用此功能。
3.8調整標高:
可以對方格點的標高值作調整,以求得到最優的土石方填挖量。
3.9最佳化設計標高:
程式採用最小二乘法最佳化場地的土石方量,在滿足設計要求的基礎上力求土方平衡,土方總量最小。
4.土方填挖方量的計算和匯總:
4.1計算方格土方:
根據已得到的自然標高和設計標高,程式自動計算每個方格網的填方量和挖方量。
4.2匯總土方量:
程式根據每個方格的土石方填挖方量,自動計算出總的填挖方量。用戶可重複操作“3.8調整標高”,
以求得到最優的土石方填挖方量。
4.3繪製土方零線:
程式自動繪製土方零線。
4.4繪製剖面圖:
程式自動根據所截斷面情況,繪製剖面圖。
4.5邊坡設計:
根據條件程式自動繪製邊坡並計算邊坡土石方量。
5.各種參數的調整:
5.1顯示控制:顯示或關閉各種數值。
5.2調整選項:各種參數的字高、標註位置、精度、顏色等的設定。
