一、性能與原理
YT-ZL-0100系列固定式測斜儀可同時測量X/Y兩個相互垂直方向傾斜變化，能明確測出測點的傾斜方向與傾斜角度。可用手持設備測量也可直接掛接匯流排系統進行遠程自動化數據採集，測量精度較高，可選用YT-ZL-0100X系列密封式高精度固定測斜儀。固定式測斜儀實際上是重力加速度計，測量地球引力在測量方向上的分量。

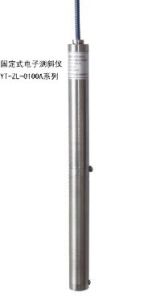

實物圖 二、主要性能技術指標
型號 測量維數 測量範圍 精度 溫度範圍 外型尺寸（mm）
YT-ZL-0103 X/Y二維 ±30° 0.01° -20℃～80℃ Φ32X200
YT-ZL-0106 ±60° 0.01°
YT-ZL-0103X 垂直 ±0.5° 0.0001°
數據採集
序號 採集方式所需設備
1 人工數據採集 YTRG01通用讀數儀配專用讀書儀
2 自動化數據採集 YT-ZL-0100系列均可直接掛接系統進行數據自動採集
三、安裝方法
1.做好準備工作，打個大於Φ80的孔，孔深由需要測量的位置為準。
2.將PVC管放到孔裡面，每個PVC管需要用連線套連線起來一截一截的放。
3.檢查好配件，輔件及產品。包括測斜管、測斜儀套連線管、測斜儀管螺釘螺帽、鋼繩。
4.安裝前先計算好你需要測量的位置的準確距離（註：每個連線套的距離也要算進去）
5.用讀書儀測量每個測斜儀是否在運輸圖中損壞，將需要安裝的測斜儀進行自編號編輯，然後將編號記住（註：編號和自編號是不同的，自編號是自己設定，編號出廠設定的唯一編號）上面的為編號，下面為型號，如設定自編號顯示在中間位置進行測量時其中測量值為X軸方向，偏差值為Y軸方向。
6.進行拼接；
7.確定X/Y正負方向。測斜儀的頂端（線頭的那端）有刻痕標記，刻了一個兩個箭頭方向和一個黑點。其中有黑點的方向為X軸方向，例如：上圖如往右邊箭頭所指方向傾斜為X的負方向，下面箭頭所指方向為Y軸的負方向。在測斜儀板子上的一面有畫一個x軸及y軸，其中定義如下：X軸方向的偏移表現在測量值上，例如當測量值-0.05°說明當前測斜儀與地垂線在X方向往長江邊上成0.05°，如果測量值0.05°則說明測斜儀與地垂線在測斜儀與長江的反方向成0.05°。Y軸方向的偏移表現在偏差值上，例如當偏差值為-0.05°，如圖所示，說明測斜儀與你面對長江往右邊傾斜了0.05°（與地垂線）。黨偏差值為0.05°則說明測斜儀與地垂線與你面對長江往左邊傾斜了0.05°。
例如：測量數據時第一天，測量值上為-0.05°偏差值為-0.05°。第二天測量值上為-0.07°偏差值為-0.06°.說明第二天相對於第一天該點往長江方向偏移了0.02°，面對長江往右手邊偏移0.01°。

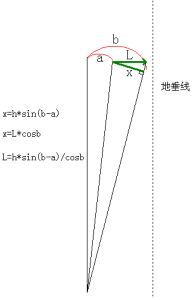

角度轉化為位移的計算示意圖及公式如下：
公式計算示意圖 通過幾何公式可以算出：
x=hsin（b-a）
X=Lcosb
可以計算出L=hsin（b-a）/cosb
其中：h為基準點至測點的垂直高度，即h=鑽孔深度-每個測點深度
注意：一般安裝時初試位置的角度是a。
8.下測斜管，可根據孔深度和地形來下，孔深且孔旁邊的地形比較平坦無遮擋物可以先連線50米的測斜管，因為線需要從卡線環中穿過去，連長點一次穿線較容易，卡線環起到固定線和側線管的作用，然後一起放到孔里，測斜儀的測量探頭在測斜儀的中間位置，安裝完後將法蘭盤和剛套固定在測斜管上，法蘭盤作為蓋子直接架在PVC管上。
9.保護工作，在孔旁邊堆一個1立方米的方形水泥墩，水泥墩需一個蓋子。
10.數據採集方式，可採用系統無線採集或人工手動採集。
四、注意事項
1、線從卡線環中穿過去的時先整理好線，避免線打結。
2、下測斜管的時候不要握著線，容易拉斷。
3、連線測斜管的時候要對準方向，上螺絲的時容易移動方向，保持需要連線的兩根管子不動。
4、用測斜管連線兩個測斜儀的時候方向要一致。
