回掃變壓器

回掃變壓器,又名高壓包,或名馳返變壓器。是一種工作於高電壓狀態多頻脈衝功率變壓器。

回掃變壓器,又名高壓包,或名馳返變壓器。是一種工作於高電壓狀態多頻脈衝功率變壓器,縮寫為FBT(flyback transformer)。它是彩顯電路中唯一的高壓輸出部件,其輸出電壓在20~35kV。在特定時間回掃變壓器會發出一個低能量信號給偏轉磁線圈,並生成磁場。當低能量源關閉後,磁線圈的能量轉移到高能量輸出中,最後傳到電子槍發出電子束。當電子槍完成一條線的掃描後,迴轉變壓器會放出能量,關閉電子槍並消去磁場,強制光束髮到螢幕的其它位置,就能畫出下一條線。

回掃變壓器的特點

回掃變壓器具有成本低、設計簡單、效率高等特點,廣泛套用於100W以下至150W電源。與其它具有類似拓樸結構的電路相比,回掃變壓器還具有隔離主副級的特點,並可提供多輸出,以及為輸出選擇正負電壓。

回掃變壓器設計參數

下列方程常用於確定回掃變壓器,隨即用一個典型的設計示例解釋如何使用這些方程。
令V= L dj/dt,Vin,min = (LpIppf)/(σmax)
其中,Vin = 輸入電壓, V
Lp = 初級線圈電感, mH
Ipp = 峰值電流, A
σmax = 最大占空比, μs
f = 開關頻率, kHz
對間斷模式而言,
電源輸出 = 1/2*Lp*Ipp*f
Ipp = (2Pout)/(Vin,min* σmax)
如上所述,回掃變壓器的調節是通過PWM完成的。如果變壓器Vin電壓從Vin,min增大到Vin,max,那么
σmin = (σmax) / ((1- σmax)C + σmax)
這裡C = Vin,max / Vin,min
由於Ipp是已知的,
Lp = (Vin,min* σmax) / (Ipp*f)
儘管設計者需要依靠選擇鐵心材料的經驗,這僅會提供近似結果。下列公式可提高估計結果。
Ac*Ae = (((6.33*4)*Lp*Ipp*D)*10~8) / Bmax.
這裡Ac = 線圈面積 cm
Ae = 鐵心有效面積, cm
Bmax = Bsat/2, Gauss. 可向鐵心製造商諮詢有關材料、損耗-頻率等信息。
D = 導線直徑, 英寸
由於回掃變壓器採用單端配置,僅使用一半通量配置,所以必須為回掃變壓器計算空氣間隙。這樣會導致鐵心飽和。
Gap (cm) = lg = ((0.4*Π*Lp*Ipp)*108) / (Ae*Bmax)
當空氣間隙長度確定後,主級和次級線圈的圈數也可以確定。
Npri = (Bmax*lg) / (.4*Π*Ipp)
NSEC = (Np(Vp + Vd) (1-σmax)) / (Vin,min* σmax)
下面的示例是介紹如何設計間斷模式的回掃變壓器。現代設計利用PFC (功率因子校正),在整流後立即定位。通常採用提升拓樸用於動態特性和輸入電壓範圍。本示例不涉及PFC。
設計參數
Vinput = 85至132 VAC
Voutput = 5VDC @ 10A = 50瓦
頻率 = 100kHz
假設σmax = .45

回掃變壓器原理及功能

當開關打開時,能量都存儲在主級(在鐵心材料)內。如圖1所示,二極體和變壓器的極點放置的位置是為了使開關打開時,能量不會傳輸到負載端。當開關閉合後,因為磁場消失,則變壓器線圈的極性反轉,輸出整流器導通,存儲在鐵心材料內的能量會傳輸到負載上。這種過程會一直持續直到能量耗盡或開關再次打開。
圖1.

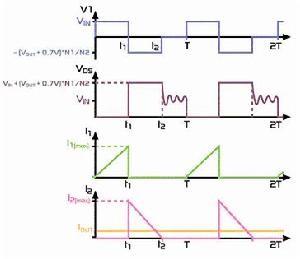

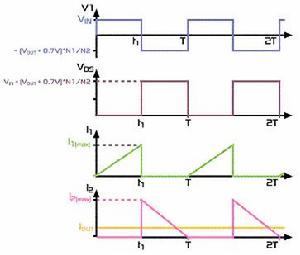

回掃調節器在間斷或連續模式下都可運行。工作在間斷模式時(見圖2),當FET開啟或關閉,鐵心材料記憶體儲的能量會在回掃期間完全耗盡。工作在連續模式時,(參見圖3)FET會在鐵心材料耗盡回掃能量之前開啟。回掃變壓器的具體工作模式與負載和輸入電壓相關。
圖2.
設計者需要考慮到低壓下的最大負載,其中包括回掃工作範圍的所有條件,這是因為變壓器會在不同周期之間關閉(間斷模式),並等待負載滿足功率傳遞的容量。這是回掃最主要的特點,輸入電壓和負載的調節範圍大。
