在PIC（Peripheral Interface Controller的簡寫，即採用CISC結構的單片機數據線和指令線分時復用，即所謂馮。諾伊曼結構）系列單片機里，其晶片內部大都有設定一個特殊的程式存儲單元，地址為2007，由單片機的用戶自由配置，用來定義一些單片機功能電路單元的性能選項。我們把這個單元叫做器件配置字（Configuration Bits）。
器件配置字的用途
這裡，我們以PIC16F877為例向初學者介紹配置字的用途和使用。

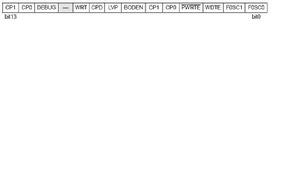

圖1CP1－CP0： 代碼保護位，說明如下：
11 = 代碼保護關；
10 = 參見器件數據手冊；
01 = 參見器件數據手冊；
00 = 所有存儲器均受代碼保護。
註：有些器件使用較多或較少的位數來配置代碼保護。目前就一些只使用一位(CP0) 的器件，保護位的說明如下：
1 = 代碼保護關；
0 = 代碼保護開。
DP： 數據EEPROM 存儲器的代碼保護位，說明如下：
1 = 代碼保護關；
0 = 數據EEPROM 存儲器受代碼保護。
註：對於具有數據EEPROM 存儲器的ROM 程式存儲器器件，使用該位。
BODEN： 欠壓復位(BOR) 使能位，說明如下：
1 = BOR 使能；
0 = BOR 禁止。
PWRTE：上電定時器(PWRT) 使能位，說明如下：
1 = PWRT 禁止；
0 = PWRT 使能。
注1：無論PWRTE 位的值為何，使能欠壓復位即自動使能了上電定時器(PWRT)。請確保使能欠壓復位時，也使能了上電定時器。
注2： 在一些早期的PICmicro® 單片機中，該位的極性被保留。
MCLRE：MCLR 引腳功能選擇位，說明如下：
1 = 引腳功能為MCLR；
0 = 引腳功能為數字I/O，MCLR 在內部連線到VDD 上。
WDTE： 看門狗定時器(WDT) 使能位，說明如下：
1 = WDT 使能；
0 = WDT 禁止。
FOSC1－FOSC0： 振盪器選擇位，說明如下：
11 = RC 振盪器；
10 = HS 振盪器；
01 = XT 振盪器；
00 = LP 振盪器。
注意：所有的晶片出廠的時候都是把配置位置1的。
在編譯器里怎么樣對配置位編程
PIC單片機正常運行時，是無法對配置位進行存取的，只能在編程模式下存取。可以通過對配置位編程( 讀為”0”) 或不編程( 讀為”1”) 來選擇不同的器件配置。對配置位編程後，是否能夠更改其設定取決於器件的存儲工藝和封裝形式。對於唯讀存儲器(ROM) 器件，這些配置位在ROM 代碼提交時即被確定，且一旦器件掩膜完成，即無法更改( 若要更改，則需新的掩膜代碼)。對一次可程式(OTP) 器件，一旦這些位被編程( 為”0”)，就無法更改了，而FLASH的單片機在每次編程下載的時候是可以更改的。
編譯器一般都可以採用選單方式設定，在編譯程式時將設定字一併完成，燒寫晶片同時完成CONFIG的燒入。

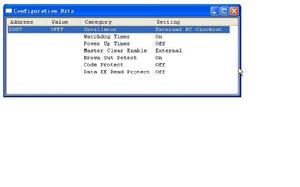

圖2下面是在MPLAB IDE7.30彙編語言設

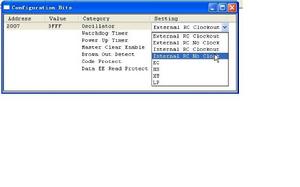

圖3__CONFIG _CP_OFF & _CPD_OFF & _BODEN_OFF & _MCLRE_OFF & _WDT_OFF& _PWRTE_ON & _INTRC_OSC_NOCLKOUT
注意：CONFIG前面是2個下劃線“_”，中間沒有空格，而且不能在行的第一列位置，至少空一格。項目的定義可以在頭檔案中找到（*.inc）。每種晶片具體設定不完全一樣。
下面是在PICC的C語言編譯器配置位的設定情形
__CONFIG(INTIO& WDTDIS & MCLRDIS & BORDIS & UNPROTECT & PWRTEN);項目的定義可以在頭檔案中可以在安裝PICC檔案下的include資料夾找到。要注意，在語句的最後要加上“;”，定義的內容還要用括弧括起來。
上面是CONFIG的一種寫法，它的好處就是意義比較明顯，如彙編的WDT_OFF和C語言的WDTDIS都是不使用PIC單片機看門狗的意思。
如果你對如何採用上述方法設定CONFIG還是覺得麻煩，還有一個好方法：在開發工具軟體（比如MPLAB-IDE）的CONFIG設定選單里先選擇好項目，確認設定正確。這時會有一個定義字（16進制，隨著設定不同而改變），在圖2的VALUE的下面，複製後，再貼上到__CONFIG後，比如：彙編代碼可以這樣寫“__CONFIG 3FFFH”，至於C語言可以這樣“__CONFIG (0x3FFF);”。
