君正JZ4750

Jz4750是一款高性能、高集成度的32位嵌入式處理器，內置強大的多媒體處理單元，支持8位ECC校驗和Mobile SDRAM，低功耗，適用於PMP 、移動電視、電子辭典等移動多媒體產品。

Jz4750基於君正創新的XBurst CPU微體系架構，CPU主頻達到360MHz，支持多媒體指令集XBurst SIMD2，內置

JZ4750外觀

視頻引擎和De-block硬加碼，MPEG-4 、WMV解碼能力可達D1解析度，Rmvb解碼能力可高於D1解析度。內置音頻CODEC和TV Encoder，集成了豐富的通用外設接口，同時集成多個SPI、SDIO接口用於功能擴展。Jz4750支持Linux和WinCE作業系統，正被廣泛套用於教育電子、指紋識別、電子書閱讀器、移動電視、GPS等多個嵌入式產品領域。
晶片特徵介紹
XBurst CPU 核心
·XBurst RISC指令集，支持Linux和WinCE
·XBurst SIMD2指令集，支持多媒體加速
·XBurst 8級流水線微體系架構支持主頻高達360MHz
·16K I-Cache,16K D-Cache
·32-entry dual-pages joint-TLB, 4 entry Instruction TLB and 4 entry data TLB
·硬體調試工具，支持通過JTAG連線埠
·智慧型預取加速支持多媒體套用
視頻引擎
·DE-BLOCK去色塊硬解碼
·運動預測、補償，DCT/IDCT
·Video frame resize
·Color space conversion: 420/444/422 YUV to RGB convert
存儲子系統
· 8/16/32-bit SRAM
· 16/32-bit SDRAM，Mobile SDRAM
· MLC/SLC NAND Flash , 支持4bit/8bit ECC校驗
· NAND Flash Boot 支持
· 12通道 Descriptor based DMA 控制器
時鐘及智慧型電源管理
·頻率動態改變
·低功耗模式: Normal, Doze, Idle, sleep, hibernate
AV接口
AC97/I2S 接口
Audio CODEC, 24-bit DAC, 24-bit ADC
TV Encoder, 支持CVBS和S-Video輸出
LCD控制器: 支持CPU和RGB接口，24位，支持OSD ，支持bypass 模式
攝像頭接口，可達8M像素，支持CCIR656
片上外設
RTC

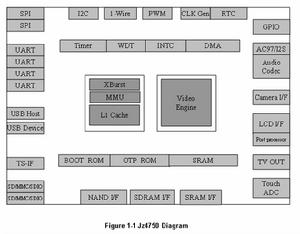

架構圖

中斷控制器，定時器，WDT， PWM
I2C 接口
2個SPI 接口
4個UART接口
1個USB 1.1 Host 控制器, 全速
1個USB 2.0 Device 控制器, 高速
2個MMC/SD/SDIO 控制器
6通道12位 SADC， 支持觸控螢幕控制和電池電壓檢測
TS流接口，方便外接多標準移動電視如：CMMB、DVB-T、ISDB等
片上外設
·RTC
·中斷控制器，定時器，WDT， PWM
·I2C 接口
·2-ch SPI 接口
·4-ch UART
·1個USB 1.1 Host 控制器, 全速
·1個USB 2.0 Device 控制器, 高速
·AC97/I2S 接口
·Audio CODEC, 24-bit DAC, 24-bit ADC
·TV Encoder, 支持CVBS和S-Video輸出
·攝像頭接口，可達3.0M~5.0M像素，支持CCIR656
·SADC(12 Bits ) & 觸控螢幕控制器接口
·TS流智慧型接口，方便外接多標準移動電視如：CMMB、DVB-T、ISDB、Media-Flo
·LCD控制器: 支持CPU和RGB接口，24位，支持OSD ，支持bypass 模式
·2個MMC/SD/SDIO 控制器
工藝規格
·CPU：360MHz
·封裝：BGA 256
·工藝：0.18um CMOS
