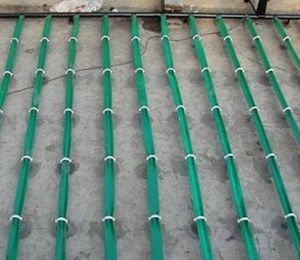

可變孔曝氣軟管石家莊龍翔環保設備有限公司
【產品簡介】
曝氣軟管是我公司研製開發，自己生產的高效、成熟、價廉的一種軟性管狀充氧曝氣器，曝氣軟管充分體現了“增氧”、“攪拌”、“沖刷”的現代廢水治理三大功效，滿足了廢水治理“實用”、“簡便”、“價廉”的一般要求。
曝氣軟管相關配件一．特點
1材質內層由滌綸紗編織成增強的網套，外層由聚氯乙烯（或者增強PVC）再加防老化助劑塗塑而成，長度按用戶水池實際尺寸加工定製。
2軟管周徑表面都有氣孔，曝氣時鼓脹，不曝氣時受靜水壓力作用被壓扁，微孔呈封閉狀態，在一定程度上避免了污水倒灌，解決了堵塞問題。由於軟管氣孔狹長，寬度可變，氣孔寬度大小可隨供氣量的增減而變化，能夠在提高氧轉移率的時給給予污水一定的攪拌動力，從而使簡單的曝氣變得更加多樣化。
3耐酸鹼、耐老化，不撕裂，壽命長，造價低。
4軟管內壁直徑為62.5mm，壁厚約2mm，氣道短而直，氣壓損失小，布氣均勻，服務面積廣，曝氣強度大，無死角，氧利用率和動力效率高。
5產品捲曲包裝，運費低，安裝非常簡便，無漏氣隱患，設計者無後顧之憂。
二．適用範圍：各種工業有機廢水、市政污水和生活污水，以及工業化水產養殖業。
►可變孔曝氣軟管氧利用率表
型號 HA80-5.0HA80-6.0
HA80-5.5HA80-6.5 HA65-5.0HA65-6.0
HA65-5.5HA65-6.5 HA50-5.0HA50-6.0
HA50-5.5HA50-6.5
氣孔密度
(個/米） 1900-2200 1800-1900 1400-1500
項目 曝氣量 服務面積 軟管耐壓強度 氧利用率 阻力損失 理論動力效率
單位 m3/m.h m2/m Kg/cm2 % mm水柱 kgO2/Kw.h
指標 0-5 0.5-1 1 參見表3 參見表4 1.56-11.4
三種不同曝氣量的氧利用率%（水深4米，清水充氧）
型號
曝氣量 HA HA HA HA HA HA HA HA HA HA HA HA
80-5.0 80-5.5 80-6.0 80-6.5 65-5.0 65-5.5 65-6.0 65-6.5 50-5.0 50-5.5 50-6.0 50-6.5
2m3/m.h 22.46 20.69 15.96 15.44 17.73 16.25 13.59 12.41 17.14 16.81 13.00 12.05
3m3/m.h 19.96 17.59 14.52 13.82 16.75 15.36 13.40 12.00 16.19 12.00 11.73 11.51
4m3/m.h 16.30 15.22 13.54 13.41 16.02 14.74 12.55 11.22 15.15 11.23 10.98 10.55
三種不同曝氣量的曝氣阻力（單位：mm水柱）
型號
曝氣量 HA HA HA HA HA HA HA HA HA HA HA HA
80-5.0 80-5.5 80-6.0 80-6.5 65-5.0 65-5.5 65-6.0 65-6.5 50-5.0 50-5.5 50-6.0 50-6.5
2m3/m.h 240.0 216.0 179.0 145.0 360.0 330.0 280.0 220.0 400.0 340.0 293.0 260.0
3m3/m.h 310.0 284.0 243.0 210.0 430.0 380.0 330.0 275.0 500.0 440.0 384.0 340.0
4m3/m.h 380.0 352.0 305.0 275.0 500.0 440.0 380.0 330.0 600.0 540.0 475.0 420.0
1.表３表４數據由上海市環保產品質量監督檢驗總站測試，並經國家城市給排水工程技術研究中心複測。
2.在實際工程套用中，較多選用HA65系列產品。
3.參考取值：曝氣量3m3/m.h，氧利用率取12%。
【設計參考建議】
1設計時技術參數取值：曝氣量3m3／m.h，氧利用率12％。
2橫管與軟管中心軸線在同一水平面上，軟管間距400～500mm，軟管距池底300~500mm，服務面積0.5～1m2/m。，可按水質，去除負荷，需氧量的不同情況設計而定。
3每個閥門控制6～8根軟管，池底配DN120～180橫管。橫管具有空氣包的釋放作用，其口徑>豎管，豎管線速度≤8m/s。軟管長度6～15米為宜，超過15m建議雙頭氣進。經濟運行曝氣強度一般為2～5m3/h•m。
4在活性污泥法中，池底用支架固定軟管。支架底座用40x150mm鋼板，支桿用高300～500mm的Ø12圓鋼，圓鋼一頭電焊，一頭銼外螺紋，螺紋長20mm,配合含“內螺紋的D70塑膠圓環”製成固定支架,支架間距600mm。
5在生物接觸氧化法中，省去固定支架。軟管固定在下層填料框架的下緣，軟管中心軸線距下層填料框架的下緣50mm，軟管與填料框架呈水平垂直。
6在SBR法中，建議在軟管尾部增加DN80～DN100聯通管，用DN25排污管引出水面，排污管出口距水面約200mm，排污管應伸進聯通管2/3處。
7設計參考：曝氣軟管口徑工程上常用Ø65。選用5米風機，曝氣量大於3m3/m•h時，水深一般取4.0米。
【曝氣軟管安裝規程】
1軟管不得拖拉，空氣管路必須吹掃乾淨，軟管安裝完畢，嚴禁電焊，以免燙破軟管。
2在接觸氧化池中，下層填料框架套用水平儀進行調平，誤差不超過±10mm，每隔500mm用我公司專門提供的特種固定繩，將軟管綁紮在下層填料框架之下。
3單頭進氣時，必須先固定好軟管尾部，再將軟管頭部超長部分減去！軟管尾部留有縛扎繩，將軟管縛扎在池壁上的角鋼預埋件上。軟管必須拉直，不扭轉。
4卡箍必須全部卡入曝氣軟管接頭的凹槽內，均勻擰緊螺帽。安裝完畢放清水淹過軟管100mm，開通羅茨風機，檢查漏氣和曝氣效果。
警示：不按曝氣軟管設計規程和安裝規程，將影響曝氣效果
【訂貨須知及產品包裝】
訂貨時需註明購產品型號、尺寸、數量等。
產品包裝：50米/盤，2盤/箱，隨包裝附有產品說明書及安裝手冊、產品合格證、發貨清單。
