定義

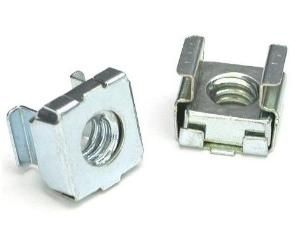

CN(CNS)系列卡式螺母具有高強度的螺紋緊固作用,用專用工具將其放入預先穿好的方孔中,抽回工具使其固定在金屬或其它板材上,安裝迅速、便捷,可拆卸從新定位,亦可傾斜固定, 卡式螺母也叫方孔卡式螺母,也有些人叫浮動螺母。叫法不同而己,但是一種特殊的螺母。其形狀是四方格里有一個四方螺母,四方螺母是通孔的,有牙螺紋的。
優點
1、僅從板材一側安裝,適合於導軌及場地裝配;還有一些板金行業的企業產品上,比如機櫃,機箱,控制器等。
2、具有高承載力。
套用技術指南
1、產品殼體材料有65mn(CN)不鏽鋼(CNS)兩種,螺母材料為中碳鋼,表面處理顏色:藍白鋅,彩鋅,亮鎳,供客戶選擇。
2、根據所用板材厚度選擇規格尺寸,對應板材沖孔尺寸,特殊規格請說明。
規格
卡式螺母 | 適合板厚 | 標準型號 | A | C | D | E | F | G | H(0.2) |
M4 | 1-1,6 | C4844-A | 9,5 | 5.9 | 4.8 | 0.35 | 9.7 | 3.5 | 5,5*5,5 |
M4 | 1,7-2,7 | C4844-B | 9,5 | 6.6 | 4.8 | 0.35 | 9.7 | 3.5 | 5,5*5,5 |
M4 | 2,8-3,7 | C4844-C | 9,5 | 7.4 | 4.8 | 0.35 | 9.7 | 3.5 | 5,5*5,5 |
M3 | 1-1,6 | C4803-A | 12 | 8.5 | 7.2 | 0.45 | 12.1 | 6.2 | 8,3*8,3 |
M3 | 1,7-2,5 | C4803-B | 12 | 9.5 | 7.2 | 0.45 | 12.1 | 6.2 | 8,3*8,3 |
M3 | 1-1,6 | C4893-A | 13 | 8.8 | 8.5 | 0.45 | 13.2 | 6.2 | 9,5*9,5 |
M3 | 1,7-2,5 | C4893-B | 13 | 10 | 8.5 | 0.45 | 13.2 | 6.2 | 9,5*9,5 |
M4 | 1-1,6 | C4804-A | 12 | 8.5 | 7.2 | 0.45 | 12.1 | 6.2 | 8,3*8,3 |
M4 | 1,7-2,5 | C4804-B | 12 | 9.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M4 | 2,6-3,5 | C4804-C | 12 | 10.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M4 | 3,6-4,5 | C4804-D | 12 | 11.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M4 | 0,7-1,6 | C4894-A | 13 | 8.8 | 8.5 | 0.45 | 13.2 | 6.5 | 9,5*9,5 |
M4 | 1,7-2,7 | C4894-B | 13 | 10 | 8.5 | 0.45 | 13.2 | 6.5 | 9,5*9,5 |
M4 | 2,8-3,6 | C4894-C | 13 | 11.2 | 8.5 | 0.45 | 13.2 | 6.5 | 9,5*9,5 |
M5 | 0,7-1,6 | C4895-A | 13 | 8.8 | 8.5 | 0.45 | 13,2 | 6.5 | 9,5*9,5 |
M5 | 1,7-2,7 | C4895-B | 13 | 10 | 8.5 | 0.45 | 13,2 | 6.5 | 9,5*9,5 |
M5 | 2,8-3,6 | C4895-C | 13 | 11.2 | 8.5 | 0.45 | 13.2 | 6.5 | 9,5*9,3 |
M5 | 1-1,6 | C4805-A | 12 | 8.5 | 7.2 | 0.45 | 12.1 | 6.2 | 8,3*8,3 |
M5 | 1,7-2,5 | C4805-B | 12 | 9.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M5 | 2,6-3,5 | C4805-C | 12 | 10.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M5 | 3,6-4,5 | C4805-D | 12 | 11.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M6 | 1-1,6 | C4806-A | 12 | 8.5 | 7.2 | 0.45 | 12.1 | 6.2 | 8,3*8,3 |
M6 | 1,7-2,5 | C4806-B | 12 | 9.5 | 7.2 | 0.45 | 12.1 | 6.2 | 8,3*8,3 |
M6 | 2,6-3,5 | C4806-C | 12 | 10.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M6 | 3,6-4,5 | C4806-D | 12 | 11.5 | 7.2 | 0.45 | 12,1 | 6.2 | 8,3*8,3 |
M6 | 0,7-1,6 | C4896-A | 13 | 8.8 | 8.5 | 0.45 | 13,2 | 6.5 | 9,5*9,5 |
M6 | 1,7-2,7 | C4896-B | 13 | 10 | 8.5 | 0.45 | 13,2 | 6.5 | 9,5*9,5 |
M6 | 2,8-3,6 | C4896-C | 13 | 11.2 | 8.5 | 0.45 | 13.2 | 6.5 | 9,5*9,5 |
M6 | 1-1,7 | C4811-A | 16 | 10.4 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M6 | 1,8-3,2 | C4811-B | 16 | 11.9 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M6 | 3,3-4,7 | C4811-C | 16 | 13.4 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M8 | 1-1,7 | C4808-A | 16 | 10.4 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M8 | 1,8-3,2 | C4808-B | 16 | 11.9 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M8 | 3,3-4,7 | C4808-C | 16 | 13.4 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M10 | 1-1,7 | C4810-A | 16 | 10.4 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M10 | 1,8-3,2 | C4810-B | 16 | 11.9 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M10 | 3,3-4,7 | C4810-C | 16 | 13.4 | 10.6 | 0.5 | 16,6 | 7.8 | 12,3*12,3 |
M10 | 1,8-3,2 | C48210-B | 20 | 15.3 | 12.6 | 0.6 | 20.5 | 10.2 | 14*14 |
M10 | 3,3-4,7 | C48210-C | 20 | 16.5 | 12.6 | 0.6 | 20.5 | 10.2 | 14*14 |
M10 | 4,8-6,2 | C48210-D | 20 | 18 | 12.6 | 0.6 | 20.5 | 10.2 | 14*14 |
M12 | 1,8-3,2 | C4812-B | 20 | 15.3 | 12.6 | 0.6 | 20.5 | 10.2 | 14*14 |
M12 | 3,3-4,7 | C4812-C | 20 | 16.5 | 12.6 | 0.6 | 20.5 | 10.2 | 14*14 |
M12 | 4,8-6,2 | C4812-D | 20 | 18 | 12.6 | 0.6 | 20.5 | 10.2 | 14*14 |
