產品介紹

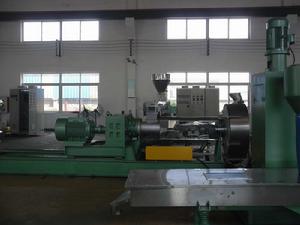

化學交聯電纜料造粒機結構如下：
一：電子稱
三桿電子矢量稱：一桿主料矢量電子秤；一桿助劑粉體稱；一桿液體助劑稱；使用矢量電子秤物料體系控制更準確
2.雙螺桿
一、減速箱
1）減速及扭矩分配部分合為一體，結構緊湊；
2）滾針軸承，軸承減速扭矩分配系統的徑向軸承
3）齒輪採用優質合金材料，精度按ISO1328-1995圓柱齒輪精度製造，齒輪全部採用滲碳淬火硬齒面。採用專用磨齒軟體對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；
二.螺桿：
1）螺桿為積木式結構；
2）芯軸材質：40CrNiMoA，螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；
3）螺紋元件材質為優質高速工具鋼W6MO5CR4V2，高溫真空淬火熱處理；
4）整體硬度：HRC60-64；
5）螺桿頭、並帽聯接為反牙聯接，確保聯接緊固。
三.料筒
1）材質：45#鋼為基體，∞內孔採用優質雙合金襯套；
2）第一節筒體為進料筒體，第六節筒體為自然排氣筒體，第九節筒體為抽真空筒體
其餘筒體為閉口筒體；
3）筒體採用軟水冷卻；
4）筒體間採用內六角高強度螺栓聯接。
5）加熱區段：進料區不加熱，其他採用優質鑄鋁加熱器。
3.單螺桿
1、減速箱：採用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計採用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規範，輸出軸採用高強度42CrMo，其他齒輪和軸類零件採用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低於油標位置時，請添加中負荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行採購）
2、螺桿
1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大於II級，螺桿外表鍍硬鉻處理；
3) 螺桿芯部採用通水冷卻
4、料筒
1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大於II級；
2）螺筒採用水冷卻；
3）筒體上開槽，盤銅管，通冷卻水；
4）螺筒上加防護罩，不鏽鋼材質；
5) 加熱區段：採用優質鑄鋁加熱器
6) 機頭採用模溫機加溫
化學交聯電纜料造粒機偏心水霧造粒輔機
1、偏心水霧熱切造粒機一台，變頻調速
2、偏心切粒罩一套，罩門為鉸鏈快開結構，便於打開清理，便於觀察，不鏽鋼材質。與水接觸罩壁用不鏽鋼材質
3、水泵一台；不鏽鋼水箱一件；輸送水管、回水管等一套。
4、導流槽：不鏽鋼件，結構合理，強度可靠，一件；
5) 離心脫水機：一台，加大型水箱為優質不鏽鋼材質；
6）加長振動篩：一台，L=2.5m，電機採用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩台;振動篩篩網採用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不鏽鋼材質，冷卻方式採用風冷;冷卻電機功率:0.75kw；蓋子上預留透視窗；透視窗規格：300*300mm;透視窗採用20目的鋼絲網
7）一級級旋風分離器：φ800mm，不鏽鋼材質；一件；採用φ160mm不鏽鋼管聯接；連線方式為法蘭連線,物料輸送風機。
8）二級級旋風分離器：φ800mm，不鏽鋼材質；一件；採用φ160mm不鏽鋼管聯接；連線方式為法蘭連線,物料輸送風機。
9）風吹料倉：一套，包括1m3料倉、3kw吹送風機，輸送不鏽鋼管道5m。
下階單螺桿結構
一般螺桿分為三段即加料段，壓縮段，均化段。 加料段——底經較小，主要作用是輸送原料給後段，因此主要是輸送能力問題，參數（L1，h1），h1=（0．12－0．14）D。壓縮段——底經變化，主要作用是壓實、熔融物料，建立壓力。參數壓縮比ε=h1/h3及L2。準確應以漸變度A=（h1－h3）/L2。均化段（計量段）——將壓縮段已熔物料定量定溫地擠到螺桿最前端、參數（L3，h3），h3=（0．05－0．07）D。
化學交聯電纜料造粒機生產線操作與注意事項
（一）開機操作 1、將電源開關推上啟動。2、預熱升溫。按工藝要求設定各區段加熱溫度值，當各區段加熱溫度達到設定值後，持續恆溫20-30分鐘，再檢查各區段溫控表和各區段冷卻管道電磁閥是否正常。3、啟動潤滑油泵開關，觀察主機尾部油壓表，應在0.1-0.2MPa。（始終保持0.1-0.2MPa，低於0.05MPa以下應立即停機檢查油路、油泵、油泵電機和線路）4、打開潤滑油泵、冷卻水、切粒機等開關。5、手動盤車主機，轉動三圈，無異常情況後，再啟動主電機控制系統後,順時針轉動主機調速旋鈕（注意應在啟動主機前先將旋鈕逆時針轉到零位）,緩慢提高螺桿轉速；螺桿空轉時轉速不得高於30-40r/min，時間短於2分鐘，並檢查機器運轉情況以及空載電流是否正常。（二）主機運轉中的注意事項1、主機額定電流為電機額定電流，正常運轉時應控制在額定電流的80%以下，留有餘地，防止過載（額定電流請參照電動機銘牌）。主機額定電壓和頻率，正常運轉時應控制在額定電壓和頻率地50%以上。2、機頭壓力感測器配有數顯表。正常運轉數顯表數字應在10MPa以下，操作人員要時刻監測數顯表數字，若超過15MPa以上，這時應檢查流道是不是有堵塞現象，應立即停止餵料，同時逐漸降低主機螺桿轉速，調整感測器數顯表上的數字在10MPa以下，若數顯表上數字依然居高不下，應人工停機檢查。3、操作人員應定期檢測尾部潤滑油壓表（數值0.1-0.2MPa），若低於0.05MPa以下，應立即停機檢查油路、油泵電機和油泵，以便保護傳動箱齒輪正常運轉。4、正常運轉時，應有操作記錄。
使用範圍
材料為交聯聚乙烯(XLPE)。交聯工藝過程是將線性分子結構的聚乙烯(PE)材料通過特定的加工方式，使其形成體型網狀分線結構的交聯聚乙烯。
10KW高壓化學交聯電纜料加工造粒
35KW高壓化學交聯電纜料加工造粒
生產工藝與流程
交聯聚乙烯(XLPE)；加入過氧化合物交聯劑；粉體助劑；液體助劑；用化學交聯電纜料造粒機加工工藝：三桿電子矢量稱-------雙螺桿造粒機----------單螺桿造粒機--------偏心水環造粒-------離心脫水機-----一級旋風分離器---------二級旋風分離器-------加長風冷振動篩------成品料倉；
