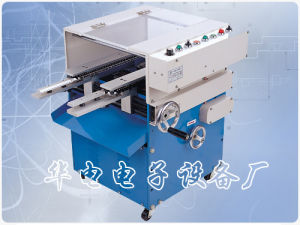

剪腳機主要用於切除元器件焊片焊接後的多餘引腳,本機由精密工藝製造的零部件組裝而成.關鍵部分研磨處理,進口軸承組裝切腳一致性好,刀片轉速快、平穩、噪音低、效率高、操作方便等特點。雙導軌行程同步調節,剪腳高度隨意可調造型美觀“不斷改進、持續有效、用戶至上”是我們的質量方針,能竭誠為您服務是我們的榮幸。

技術參數

型 號 ZB200E ZB250E
基板厚度 Approx0.8-2.5mm
切腳高長 Approx1-3mm
刀片轉速 4500r/min
導軌行程 0-220mm 0-280mm
刀片規格 Φ200*70*3.5mm Φ250*70*3.5mm
額定功率 550w
電 源 AC220V±10% 50Hz
重 量 80Kg 95Kg
外形尺寸 550mm*410mm*800mm 650mm*510mm*950mm

調整說明

1.打開包裝仔細閱讀說明書,核對附屬檔案(見說明書第七條)

2.檢查機身是否有異常現象,如有異常請速與當地代理商聯繫

3.確認本機外殼接地良好後,方可插上電源

4.首先將雙嚮導軌行程調至最大,用8#內六角扳手逆時針擰出壓蓋螺絲(壓蓋螺絲是屬於正螺螺絲),取出刀片壓蓋用柔軟乾淨的擦布把刀座、刀片、壓蓋及刀片內外擦乾淨。然後把刀片輕輕放在刀座上(平面朝上)再把刀片壓蓋蓋置刀片上,用8#內六角扳手順時針擰緊壓蓋螺絲。裝卸刀片時請使用隨機附帶的卸刀棒固定好刀座。

5.旋動調節手輪,調節導軌之間的寬度距離,把所需要切腳的基板在導軌出入口端各置一塊,旋動手輪直至兩端基板在導軌內滑動時鬆緊合適為止。

6.導軌壓蓋上面裝有四組(每組三隻)組合螺絲,用來調節基板厚度,調節時先鬆動三隻當中的高位螺絲,放入基板然後調節旁邊兩隻低位螺絲,直至適合後方可緊固當中螺絲,四組操作相同,調至基板在導軌內滑動時鬆緊適合即可。

7.切腳高度調整:擰緊導軌固定螺絲,調節下面大螺帽,直至刀片與導軌間距達到所需要求再擰緊導軌固定螺絲。調低時切勿讓導軌與刀片之間有任何摩擦以免損壞刀片。

8.剪腳機的切腳高度在出廠時已調整在1.5mm,壓板厚度已調整在1.2mm,如需調整請按上面所述方法進行調整.

使用說明

1.把已完成焊接工序的線路板,放至已調整完畢的切腳機上,沿著導軌的導入口,插入導軌.

2.推動送板手柄, ,勻速推動基板前進.

3.重複1.2步,把已焊好的基板切割完畢.

注:基板在行進過程中速度切勿過快,行進過快會直接影響刀片使用壽命甚至危及生命安全.

保養

(剪腳機為高精密高轉速的機械設備,經常保養會延長其使用壽命)

1.各轉動部位應經常加油潤滑

2.把已切斷的引腳清理乾淨

3.傳動三角皮帶如破損應注意及時更換,其型號為(0-450)

4.刀片離開刀盤時間不要過久,如需要離開幾天請在刀盤上加上潤滑油.

注意事項

1.機器動轉時嚴禁把手伸進機器內,禁止兒意進入機器工作區

2.本機必須在接地良好的情況下工作

3.裝卸刀片或遇異常情況時,請切斷總電源

4.如遇停電請切斷總電源

5.本機不宜在潮濕、可燃性、腐蝕性、高粉塵等惡劣環境中使用

6.非專業維修人員,切勿自行拆開機蓋進行維修

7.機器運轉過程中,切勿開啟機蓋

8.請嚴格遵從說明書進行操作,否則本廠概不負現任何責任

附屬檔案

1.說明書 1份

2.內六角扳手 1套

3.三角皮帶 1條

4.保修卡、合格證 1張

5.裝卸刀頂槓 1條

6.保險絲 1隻
