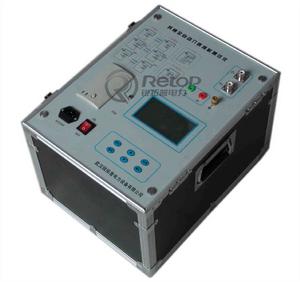

全自動異頻介質損耗測試儀

全自動異頻介質損耗測試儀

全自動異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

一. RT8000型全自動異頻介質損耗測試儀概述: RT8000型全自動異頻介損自動測試儀是發電廠、
變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓後用於被試品測試。頻率可變為45Hz或55Hz,55Hz或65Hz,採用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用於全部停電後用發電機供電檢測的場合。該儀器配以絕緣油杯可測試絕緣油介質損耗。
RT8000型全自動抗干擾介質損耗測試儀是一種新穎的測量介質損耗角正切值(tgδ)和電容值(Cx)的智慧型化器可以在工頻高壓下,現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切值(tgδ)和電容值(Cx)。儀器為一體化結構,內置標準電容器和升壓電源,體積小、重量輕,便於攜帶,具有操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點,亦可外接電源與本廠生產的各種規格的高電壓等級的標準電容器配套使用,用以測量高壓介損。
該儀器是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。能保證在強電場干擾下準確測量。儀器增加了中文選單功能,操作更為簡單,方便。一次操作,微機自動完成全過程的測量。是目前最理想的介損測量設備。
該儀器同樣適用於車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量;配以絕緣油杯可測試絕緣油介質損耗。
該儀器可用正、反接線方法測量不接地或直接接地的高壓電器設備。
儀器內部裝備了高壓升壓變壓器,並採取了過零合閘、防雷擊等安全保護措施。試驗過程中直接加220V交流電源,可輸出2KV、5KV、10KV 不同等級的高壓,操作簡單、安全。二. RT8000型全自動異頻介質損耗測試儀工作原理: 在交流電壓作用下,電介質要消耗部分電能,這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時,電介質中的電壓和電流間成在相角差ψ,ψ的餘角δ稱為介質損耗角,δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準迴路(Cn)和一被試迴路(Cx),如圖2—1所示。標準迴路由內置高穩定度標準電容器與測量線路組成,被試迴路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準迴路電流與被試迴路電流幅值及其相位差,再由數位訊號處理器運用數位化實時採集方法,通過矢量運算得出試品的電容值和介質損耗正切值。三. RT8000型全自動異頻介質損耗測試儀特點: n 自動簡單 接線簡單(正接法兩根線,反接可使用一根線),所有電纜線均有接地禁止,所以都能拖地使用,測量電壓緩升、緩降,全自動測量,結果直讀,無須換算。
n 多種測量方式 可選擇正/反接線、內/外標準電容器和內/外試驗電壓進行測量。正接
線可測量高壓介損
n 抗震性能 儀器可承受長途運輸中強烈震動顛簸而不會損壞。
n 抗干擾能力強 採用自動跟蹤干擾抵償電路,將矢量運算法與移相法結合,有效地消除強電場干擾對測量的影響,適用於500kV及其以下電站的現場試驗。
n CVT測量 獨特自激法測量CVT功能,不需外加任何設備,可完成不可拆頭CVT的測量。一次接線(三根電纜,不用倒線),一個測量過程(大約1分鐘),兩個最終測量結果(C1和C2的介損及電容值)。測量過程中文顯示,能實時監測自激電流值和試驗電壓(高壓)值。能消除引線對測試的影響,測量結果準確可靠。
n 安全措施(1)高壓保護:試品短路、擊穿或高壓電流波動,能迅速切斷高壓輸出。
(2)CVT保護:設定自激電壓的過流點,一旦超出設定的電流值,儀器自動退出測量,不會損壞設備。
(3)接地檢測:儀器有接地檢測功能,未接地時不能升壓測量。
(4)防誤操作:具備防誤操作設計,能判別常見接線錯誤,安全報警。
(5)防“容升”:測量大容量試品時會出現電壓抬高的“容升”效應,儀器能自動跟蹤輸出電壓,保持試驗電壓恆定。
n VFD顯示 採用新穎的大螢幕VFD點陣顯示器,在嚴冬和盛夏都能清晰顯示。全中
文操作選單,操作提示各種警告信息,直觀明了,不需查閱說明書即可操作。
n 列印 儀器附有微型印表機,以中文方式列印輸出測量結果及狀態。
n RS232 儀器具有RS232接口,與計算機連線便於數據的統計和處理及保存。
n 可選購與計算機通信應用程式。四. RT8000型全自動異頻介質損耗測試儀技術指標: 1.使用條件 5℃—40℃ RH<80%
2.高壓輸出 2KV 5KV 10KV 三檔
容 量 1000VA
3. 精 度
tgδ范 圍 精度(正、反接法)
tgδ<15% △ tgδ:±(讀數*1.0%+0.05%)
△ C x :±(讀數*1.0%+0.5PF)
15%<tgδ<50% △ tgδ:±(讀數*1.5%+0.05%)
△ C x :±(讀數*1.5%+1.0PF)

4. 分 辨 率 tgδ: 0.01% Cx: 0.1pF
5. 測量範圍 tgδ<50% 30P<Cx<60000P
10KV Cx<20000P
5KV Cx<30000P
2KV Cx<60000P
6. 電 源 AC 220V±10% 50±1HZ
7.電源諧波適應能力 ≤ 3%
電源脈衝干擾適應能力≤ 5%
8.外型尺寸 470(L)×320(W)×390(H)
9.重 量 30 Kg五. RT8000型全自動異頻介質損耗測試儀操作方法: 功能按鍵說明
A. 返回:選擇錯誤或重新選擇時按此鍵返回上一屏;
B. 選擇:按此鍵上下移動游標進行選擇;
C. 確認:確認游標所指內容並進入下一屏選擇;
1. 儀器儘量選擇在寬暢,安全可靠的地方使用;
2. 被試設備從運行狀態斷開高壓引線轉為檢修狀態,並對其清掃,初步絕緣試驗良好後,方可利用該儀器進行試驗,以防被試設備絕緣低劣,使儀器在加壓過程中損壞;
3. 根據設備的安裝情況確定採用那種接線,並在相應的選單選項中選擇其接線方法;
4. 根據不同設備正確選擇測試電壓等級,並在相應的選單選項中選擇所需電壓;
5. 接線及電壓選擇完成後系統會提示其選擇,並詢問是否開始測量,如果沒有錯誤輕按確定既開始,按返回仍然可以繼續選擇,啟動測試後蜂鳴器發出音響,高壓指示燈亮,此時儀器進入自動測量狀態,高壓已經輸出,約1分鐘後,測試完成,測試結果在液晶顯示屏上顯示,高壓自行切斷;此時可以選擇重複測試或列印結果;
6. 測試過程中如遇危及安全的特殊情況時,可緊急關閉總電源;
7. 斷開面板上電源開關,並明顯斷開220V試驗電源,才能進行接線更改或工作結束;重複對同一試驗設備進行複測時,可按下復位後,重新測量,也可以在上一次測試完成後選擇重複進行;
8. 為保證測量精度,特別在小電容量小損耗時,一定要保證被試設備低壓端(或二次端)絕緣良好,相對濕度較小環境中測量;
9. 在進行大電容試品實驗時,儀器的接地與被試品接地,不應該在同一接地點,以防接地放電時反擊電壓或者流動波影響儀器的安全;
10. 安裝紙卷與上紙:打開印表機紙盒,稍用力捏彈性紙軸的兩端,便可將彈性紙軸上的紙卷安裝到支架上。打開儀器電源,讓印表機進入走紙狀態。將列印紙的前端剪成梯形,並推入印表機進紙口,列印紙就會被印表機自動卷進。六. RT8000型號全自動異頻介質損耗測試儀操作方法: 1. 儀器自帶有升壓裝置,應注意高壓引線的絕緣及人員安全;
2. 儀器應可靠接地;
3. 使用本儀器檢測設備前,應先對設備進行絕緣檢測;
4. 確定設備的耐壓等級,正確選擇儀器升壓檔位,以防擊穿設備,損壞儀器;
5. 儀器啟動後,不允許突然關斷電源,以免引起過壓損壞設備;
6. 如儀器進入保護狀態(保護燈點亮),請檢查輸入電壓是否過高,被試品是否嚴重漏電或擊穿,此時必須斷電後重新開始;
7. 儀器所配(Cx)專用高壓電纜雖出廠時已檢測合格,但測量時仍需遠離人體及低壓測試線(Zx);
8. 2KV/5KV/10KV所指電壓為輸入為AC220V時的電壓;
9. 輸入電壓為AC220V±10%,超出範圍都有可能影響測試精度;最大輸入電壓為AC264V,超過此值會造成永久性損壞,對此廠家不予保修;
10. 印表機有可能在搬運過程中因捲紙鬆動而出現列印卡紙,此時只需將捲紙取出,繞緊後重新裝入;
11. 儀器應注意防潮,防劇烈振動;
