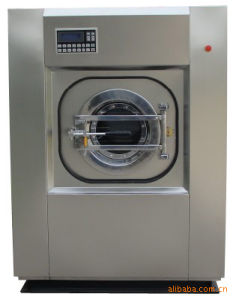

全自動洗脫機-也稱洗脫一體機,是酒店,賓館,洗衣廠,學校,醫院,部隊等洗衣房專用設備,航星洗滌機械(泰州)有限公司全懸浮式自動工業洗滌脫水機,內膽和外缸接口採用對接方式,可有效避免布草的意外損傷;
2:採用304不鏽鋼面板和內膽,使用壽命更長,更易清洗;
3:液缸採用特殊的防腐處理,經久耐用;
4:整個洗滌缸系統懸安裝在彈簧和減震裝置上,減震達95%,使用時無須基礎;
5:配有自動洗滌劑分離容器,既不會產生皂粉堆積現象,也不會產生添加劑不能充分溶解而引起布草的灼傷現象;
6:使用全電腦控制,變頻調速,洗滌程式人機對話,液晶螢幕顯示一目了然。具有故障和功能自檢系統,使其維修更容易;
7:電器控制部件均採用優質元件,電機採用優質特種電機,變頻器採用韓國LG品牌。
一:主要技術參數
型號 XTQ-100型 XTQ-70型 XTQ-50型 XTQ-30型 XTQ-20型 XTQ-15型
額定容量
(乾物)kg 85-100 60-70 44-50 25-30 15-20 10-15
洗衣機容量L 920 708 540 320 199 149
最大電機功率KW 7.5 7.5 5.5 4.0 3 2.2
電加熱功率KW 60 45 30 20 15 10
洗衣/均布轉速rpm 31/65 33/70 35/75 36/72 50/90 50/90
中速脫水轉速rpm 310 350 380 420 450 450
高速脫水轉速rpm 680 680 760 780 890 890
蒸汽管通徑mm 25 20 20 15 15 15
冷熱水管通徑mm 50 40 40 32 32 32
蒸汽壓力mpa 0.4-0.6 0.4-0.6 0.4-0.6 0.4-0.6 0.4-0.6 0.4-0.6
自來水壓力mpa 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4
壓縮空氣工作壓力mpa 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6
每車耗水量kg 1800 1440 1000 720 500 380
每車耗蒸汽量kg 50 45 30 20 18 15
壓縮空氣流量m3/m 0.036 0.036 0.036 0.036 0.036 0.036
電源三相四線
(銅線,纜線)mm 6 6 4 4 4 4
電源V/相/HZ 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
外型尺寸
(長Ⅹ寬Ⅹ高)mm 1760Ⅹ2000Ⅹ2100 1720*2010*1950 1600Ⅹ1910Ⅹ1900 1300Ⅹ1520Ⅹ1760 1020Ⅹ1100Ⅹ1500 1020Ⅹ1100Ⅹ1500
整機重量kg 3130 2800 2600 1900 1200 950
詳情請登錄;www.hangxingjx.com www.hxxysb.com
二:概述
XTQ型變頻調速全自動洗滌脫水機是我廠最新研製成功的系列洗滌配套設備,適合於洗滌量較大的賓館、飯店、醫院、部隊、洗滌行業、院校等企事業單位,洗滌棉、毛、麻、化纖等衣物以及床被、檯布、毛巾等物品的理想設備,本設備具有自動化程度高、洗滌容量大、效果好、能耗低、噪音振動小、外形新穎美觀、設計合理等優點,深受廣大用戶的歡迎,同時希望廣大用戶提供更合理的改進建議,以便進一步提高本設備的性能和質量,更好地為廣大用戶服務。
三:主要特點
1:本設備採用滾筒式洗衣缸和利用水流的均勻分布達到衣物平衡的目的,結合特殊的避震裝置(簡稱為吸震),保護了周圍的環境。
2:本設備採用國外進口的大功率變頻器裝置,使它能在一個電動機帶動下,可使洗滌、均布、中脫和高脫四種轉速輕鬆地一次完成,它不僅結構緊湊,而且操作也方便。
3:本設備採用全自動水洗機液晶顯示電腦控制器,具有良好的全中文人機對話界面。該機自動化程度高、安全、穩定、可靠,可實現初洗、洗滌、消毒、過清、漂白、脫水等全過程的自動化,同時具有手動控制裝置,可輕鬆地觸摸按鈕,任意洗滌、過清、以及高速脫水、操作方便、使用靈活。
4:本設備洗衣缸採用了單開門,使用戶裝料和出料大為方便,由此也減輕了操作人員的勞動強度。
5:本設備各控制閥採用氣動及電動控制,因此動作迅速可靠,對周圍環境無污染,又便於維修。
6:本設備洗衣機內膽、外殼等主要部件均採用優質不鏽鋼製成,不光表面光滑強度高,同時耐腐蝕性強,經久耐用。
7:本設備電器控制箱與整機連在一起,結構緊湊,便於運輸、安裝與維修。
8:本設備為箱底櫃架結構,因此無漏水、無污染環境的現象,可保持場地的清潔。
9:本設備採用三角帶傳動,因而傳動穩定、可靠、噪聲小、維修方便。
四:機器安裝
1:安裝準備
(1)設備檢查
當收到設備後,請立即進行檢查,如發現設備損壞,並確認是由於運輸過程中造成損壞,請與本公司或經銷商聯繫。
(2)基礎要求
安裝設備的水泥基礎(請閱水泥基礎圖),必須能夠承受設備兩倍重,若對本公司提供的產品安裝水泥基礎的負荷能力表示懷疑,請與當地的建築設計部門聯繫。
(3)基礎排布要求
a:基礎位置的確定,必須保證設備安裝後,其後側及兩側離牆或障礙物之距離在800毫米左右。後側牆腳處設總排水溝以保證廢水的排放。
b:若使用有兩台以上的相同型號的機器並列排布時,機器之間的相對間隔必須在600毫米以上,如果洗衣房有足夠的空間,其間隔在800毫米以上更好,以便機器維修和保養。
2:吊裝運輸
機器中間後牆板左右各有一個直徑80毫米的吊環孔,將吊鉤穿入此孔,即可將
整機吊起,如果無起重設備,若在短距離內可利用管子墊入機架下,滾運運往基礎就位。
3;機器的安裝
本機基礎上有四個地腳螺栓孔,在機器就位後,調整機器左右前後水平,用混凝土填滿四孔和機器底部與基礎的空隙,待混凝土乾後旋緊底腳螺栓。
4:電力供應
本機需要有一個額定頻率為50HZ,額定電壓為380V的電源(三相四線),並在牆上加裝一額定電流大於機器電動機要求的控制開關(具體要求請參閱本機主要技術參數表),然後才能將電纜接入機器內。
5:冷熱水供應
本機設備冷熱水入口各一個(具體通徑請參閱本機主要技術參數表)如果用戶無熱水條件,可將冷水入口連線起來,接入總供水管,通常在冷熱水入口之前,要加裝相同通徑手動閥門,清晨洗滌前供水,工作結束後關閉。
6:蒸汽供應
本機設有一個蒸汽接口(具體通徑請參閱本機主要技術參數表),在入口前要加裝一個手動閥門,清晨洗滌前供汽,工作結束後關閉。
7:壓縮空氣供應
本機需要一個壓力不低於0.5mpa的壓縮空氣源,機器上的接管外徑為直徑8毫米,建議用戶使用內徑直徑7.5的輸氧管。
8:拆除機器運輸專用的左右二塊固定支架。(打開兩側箱蓋,刷用紅色漆做為標記)
五:機器操作前的準備
1:關於電腦情況介紹(詳見電腦說明書)
2:電氣設備檢查和送電
a;檢查電氣控制箱和各電機絕緣,要求不低於0.5兆歐(檢查時注意必須和變頻器接線脫開)
b:在機器上接好接地保護線(套用可靠的接地保護網連線)
c:送電檢查電機運轉方向,按標準洗手動鍵,從前門看洗衣缸是否順時針方向
旋轉,反則將電機接線調換一相(本機出廠前已經調整,保證了洗滌、均布、中速和高脫均為洗衣缸順時針方向)。
3:接好壓縮空氣管(接於左上部三聯件入口處),保持壓縮空氣為0.5mpa.
用電腦手動操作,試操作冷、熱加水閥、排水閥、蒸汽閥和制動器動作是否靈敏、安全,要保證動作正常。
4:裝好冷熱加水管入口,操作電腦手動鍵,加水檢查水位自動控制裝置,看低、
高水位,加水是否正常。
5:裝好蒸汽加熱管入口,向洗衣缸中加水(到低水位後)用手動操作檢查蒸汽閥啟閉情況,要保證動作正常。
6:手動操作皂杯加水閥看它是否啟閉靈敏正常。
六:機器的操作
1:每日常規
A:檢查每天應做的保養和準備工作是否完成.
B:打開冷熱加水手動閥,向機器送水。
C::打開手動蒸汽閥,向機器送蒸汽。
D:打開空氣壓縮機閥,向機器輸送壓縮空氣。
E:準備好皂液或洗衣粉等。
F:將總電源開關推上,向機器送電,洗脫機已準備就緒,可以進行操作使用。
2:自動操作
A;按機器的額定量把預先稱好的分類衣物裝入洗衣缸,然後關閉前門。
B:按所洗衣物,選擇對床單、檯布、衣物、毛巾或標準洗滌鍵,再按運行鍵進行自動洗滌(詳情請閱電腦使用說明書)。
C:機器自動加水,自動倒順運轉2分鐘後自動關閉加水閥,自動排水,初洗結束。
D:接著自動關排水閥和加熱水,屆時也請將皂液或肥皂粉等加入皂液箱,直到自動洗滌程式全部結束,自動停機,即可打開前門取出衣物。
E:若第二次洗滌時,可將預先稱好的分類衣物投入洗衣缸,若現需洗滌之衣物基本上和上次相同者,只要按一下運行鍵,第二次自動洗滌程式開始,切勿忘記了2分鐘初洗結束後請立即配合加皂液或洗衣粉等,以此循環自動洗滌。
3:手動操作
A:先要做好“每日常規A-F項”準備工作,然後才能進行以下手動洗滌。
B:打開前門按機器額定容量,把預先稱好的分類衣物裝入洗衣缸,然後關閉前門。
C:按加水鍵、標準鍵或輕柔鍵,即可任意手動洗滌。
註:
(1)在手動操作前,要選擇洗滌溫度,才能達到洗滌衣物應有的效果。
(2)一不定期要比較理解洗滌程式要求者,才能手動洗滌操作,否則反而得不償失。
4:工作結束
A:關閉總源
B:關閉供冷、熱水閥
D:關閉壓縮空氣源
E:打開前門讓密封墊放鬆
F:打掃衛生,保養機器
