產品簡介
交直流耐壓測試是將一個產品暴露在非常惡劣的電氣環境之下，如果產品能夠在這種惡劣的電氣環境之下還能維持正常狀況，就可以確定在正常的環境之下也一定可以維持很正常的狀況。通常情況下，在產品設計、生產、品保以及維修後，都需要做耐壓測試，來確保產品在各個環節中都符合安規標準。不同的產品有不同的技術規格，交直流耐壓測試基本上時是將一個高於正常工作的電壓加在產品上測試，這個電壓必須持續一段規定的時間。如果一個零部件在規定的時間內，其漏電電流量亦保持在規定的範圍內，就可以確定這個零部件在正常的條件下運轉，應該是非常安全的。而優良的設計和選擇良好的絕緣材料可以保護使用者免予受到意外觸電。交直流耐壓測試接線圖。

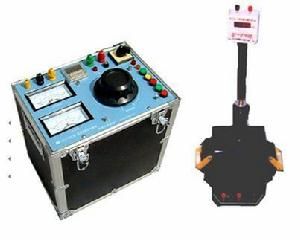

攜帶型交直流耐壓測試儀交直流耐壓測試儀產品系列，是按照IEC、CSA、UL、JIS等國際國內的安全標準要求設計的，耐壓輸出1KV～10KV，漏電流0～100mA。適合各種家用電器、電源開關、電線電纜、變壓器、接線端子、高壓膠木電器、電機、醫療、化工、儀器儀表等的安全耐壓和漏電流的測試，同時也是科研實驗室，技術監督部門不可缺少的耐壓試驗設備。電力部門工礦企業 使用的交直流耐壓測試儀：耐壓輸出1KV～100KV，泄漏電流0~200mA。由於輸出電壓過高、功率大、工頻輸出；採用分體式。現場使用多為攜帶型交直流耐壓測試儀。交直流耐壓測試儀產品是在吸收、消化國內外先進耐壓測試儀的基礎上，結合眾多用戶的實際使用情況加以提高，完善設計而成的。可通過漏電流顯示實時反映出被測體漏電流的實際值和比較同類產品不同批次或不同廠家產品中的耐壓好壞程度，確保你的產品安全性能萬無一失，同時可利用漏電流顯示功能，擴展測量高壓矽堆的反向電壓、反向漏電流、三極體的高反壓管的反向電壓、反向漏電流等，在技術性能和質量可靠性上處於國內領先水平。
機械式可靠性高、壽命長；結構簡單可靠性高、成本低。
重量：乾式試驗變壓器20kg 外型尺寸：290×240×300(mm)
控制箱16kg 外型尺寸：240× 320 ×350（mm）外形採用人體工程學設計。
技術規格
| 輸出特性 | ||
| 范 圍 | 基本精確度 | |
| 輸出電壓範圍 | AC/DC: 0～50KV 、70KV | ±5%(滿度值 ) |
| 漏電流測試範圍 | AC:0～2A / 0～25A | ±5%(滿度值 ) |
| DC:0～20mA | ±5%(滿度值 ) | |
| 交流輸出波形 | 交流50Hz正弦波 | |
| 參數設定 | ||
| 漏電流報警值預置（mA） | AC: 0.3～2mA / 2～20mA | ±5%(滿度值 ) |
| DC: 0.3～20mA | ±5%(滿度值 ) | |
| 測試時間，秒(s) | 1 – 99s 連續設定或手動 | |
| 變壓器容量 | 5KVA | |
| 電源 | 190～240VAC / 47Hz～52Hz | |
| 工作條件 | 環境溫度0～40 OC | |
| 相對濕度 | ≤75%RH | |
| 體積 | 240mm x320mm x350mm | |
| 重量 | 16kg |
前面板示意圖
交直流耐壓測試儀1) 電源開關
2） 復位鍵：按下時，測試燈滅，此時無高壓輸出；
3） 交直流轉換開關：彈起時，為AC測試；按下後，為DC測試；
4） 啟動鍵：按下時，測試燈亮，此時儀器輸出高壓；
5） 電壓調節器：調節輸出電壓大小，逆時為小，順時為大；
6) 漏電流預置調節鈕：按下預置開關，可連續設定漏電流報警值0.3~2mA/2~20mA；
7） 漏電流預置/測試開關：按下預置開關，為預置態，視窗B顯示的是漏電流報警值；彈出預置開關，則為測試狀態，視窗B顯示的是實際檢測到漏電流值；
8） 漏電流量程選擇開關：切換漏電流指示電流表量程；
9) 遙控插座：插上遙控插頭，可通過高壓棒上的開關對儀器
輸出進行遙控控制。
10) 高壓輸出端：DC高壓輸出端；
11） 測試燈：該燈亮，表示高壓已啟動，燈滅則高壓斷開；
12） 高壓輸出端：AC高壓輸出端；
13) 接地柱：連線測試接地線用；
14） 高壓輸出表頭：可直觀的監控高壓輸出情況；
15） 時間定時器：1~99秒定時調節，可設定所需測試時間值；
16) 定時開關：按下定時測試開關，99秒內任意調節；彈出時，計時器不工作，為手動；
17） 時間顯示視窗：當計時器打開時，輸出到達設定時間後，自動切斷高壓輸出；
18） 超漏燈：該燈亮，表示被測物擊穿超漏為不合格；
19) 漏電流顯示視窗：根椐“漏電流量程開關”位置，相應指示0~2mA/2~20mA；
20） 電壓顯示視窗：輸出電壓數值顯示；
操作步驟
！！！注意：操作前必須做好相應的安全防護：戴好絕緣膠手套、座椅和腳下墊好絕緣橡膠墊！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被測試品的連線或拆卸操作！
1) 連線被測物體，確定電壓指示和表頭指針為0，測試燈熄滅，並把地線連線好；
2) 設定測試電壓範圍；
3) 設定漏電流測試所需值；
按下預置開關；
選擇所需電流範圍檔；
調節所需漏電流報警值；
預置開關恢復常態；
4) 手動測試：
將定時開關置為關狀態，按下啟動鈕，測試燈亮，將電壓調節鈕旋到需要的指示值；
如果被測物體超過規定漏電流值，則儀器自動切斷輸出電壓，同時蜂鳴器報警、超漏指示燈亮，此時被測物為不合格，按下復位鍵，即可消除報警聲；
5) 定時測試：
定時開關置為開狀態，調整時間編碼器數值，設定所需測試時間值；
按下啟動鈕，將電壓調到所需測試值；
相冊如定時到，測試電壓被切斷，測試燈熄滅，則被測物為合格，若電流過大，不到計時時間，超漏燈亮，蜂鳴器報 警，被測物為不合格，按下復位鍵，即可消除報警聲。
6）遙控測試：
插上遙控插頭，按下高壓棒上的開關，高壓棒上的指示燈亮，同時測試燈亮，將電壓調到所需測試值；如要復位，鬆開高壓棒上的開關即可。
注意事項
（1）操作者必須戴絕緣橡皮套，腳下墊絕緣橡皮墊，以防高壓電擊造成生命危險；
（2）儀器必須可靠接地；
（3）在連線被測體時，必須保證高壓輸出“0”及時“復位”狀態；
（4）測試時，儀器接地端與被測體要可靠相連，嚴禁開路；
（5）切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；
（6）儘可能避免高壓輸出端與地短路，以防發生意外；
（7）測試燈、超漏燈、一旦損壞，必須立即更換，以防造成誤判；
（8）排出故障前，必須切斷電源；
（9）儀器空載調整高壓時，漏電流指示有起始電流，屬正常，不影響測試精度；
（10）儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用或存放；
（11）儀器使用一年後，必須按照國家技術監督部門要求送計量部門或回廠檢定，合格後，方可繼續使用。
