一概述：

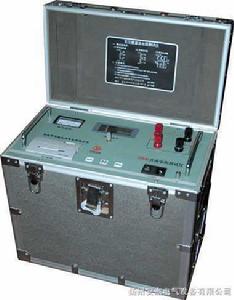

三通道直流電阻測試儀是新一代變壓器直流電阻的測試儀器。該儀器還能夠進行單通道、三通道單相和三通道連續繞組直流電阻的測試。單通道最大測試電流為30A。它由三路獨立的恆流線性電源和測試單元構成，可以對變壓器分接繞組三路同步測試同時顯示並自動計算不平衡率，可大大縮短測量時間，提高工作效率。儀器操作簡單方便，測試數據準確穩定，具有數據列印、存儲等功能。是直流電阻測試工作中的首選設備。
結構特徵與工作原理:
二、基本原理：
直阻儀採用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恆流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恆流源給外部待測負載施加一個恆定、高精度的電流，然後，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。
本儀器可存儲255試驗數據，並且可列印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。
三、儀器主要技術規範
1、電流檔位
單通道 1A 5A 10A 30A
三通道 1A 5A 10A
三通道連續 1A 5A 10A
2、分辯率 1μΩ
3、準確度 0.2級
4、外型尺寸 430×270×330mm
5、重 量 15kg
6、環境溫度 -20℃～+45℃
7、環境濕度 ≤80%
8、工作電源 AC220V士10
9、功 率 〈100W
四、注意事項：
為了確保儀器的工作安全可靠，請注意以下幾點：
1、對無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2、對感抗性測試對象，在沒有放完電（蜂鳴器鳴響時）的情況下，不允許拆除測試線。
3、測試過程中遇到外部AC220V突然斷電，儀器將開始自動放電，此時不允許立即拆除測試線，5分鐘後方可拆除測試線。
