“金三角”[金三角品牌線纜]

金三角(JSJ)品牌線纜是採用聚氯乙烯（PVC）外護套。頂級聚乙烯（PE）內絕緣體及超高純度無氧銅（OFC）內導體，高保真設計，抗干擾能力特強，訊號傳輸穩定。廣泛套用於現代數碼設備、影音器材的音視頻數據信號無損連線傳輸。曾被廣大使用者堪稱為是中國“金三角(JSJ)”品牌，產品被美譽為“金”的品質。

智慧型工程安裝線

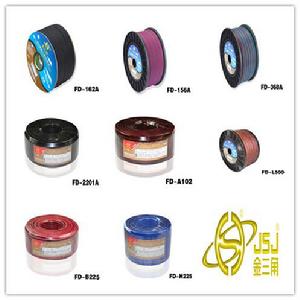

工程安裝線

展開產品介紹金三角（JSJ）線材 企業的全稱為廣州市富島線纜科技有限公司。全國知名的專業提供高品質AV線、電腦周邊線、VGA線、HDMI線、智慧型工程安裝線、專業音箱發燒線、麥克風線的現代化企業，“金三角”產品多年來一直處於較高的行業地位，在行業內具有很高的聲譽和市場美譽度。

AV線

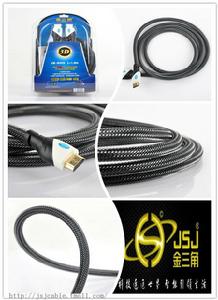

產品

家庭音響中音頻線（Audio Cable）和視頻線（Video Cable）的簡稱。無論是音頻線還是視頻線，能有效排除外來電磁干擾，並能原汁原味地傳輸信號，我們就說這是一條高品質的線。AV線在音響中傳輸信號起“橋樑”作用。根據音響的檔次選配相同檔次的AV線，這樣才能使音響的聲音效果得到較好的發揮。一般來說，在中高檔的音響組合中，AV線所占的投資比例為20%比較合理。即使是一般的音響，我們也不能選用太低檔的AV線，因為這不但會衰減信號，而且傳輸的信號容易受到外來電磁干擾，最終導致聲音失真。那種捨得花錢買音響而不捨得花錢買AV線的做法，實際上跟開賓士車到油站加90#汽油沒什麼區別，表面上省了錢，卻最終導致不好的效果。由於AV輸出仍然是將亮度與色度混合的視頻信號，所以依舊需要顯示設備進行亮度和色彩分離，並且解碼才能成像。這樣的做法必然對畫質會造成損失，所以AV接口的畫質依然不能讓人滿意。在連線方面非常的簡單，只需將3種顏色的AV線與電視端的3種顏色的接口對應連線即可。總體來說，AV接口實現了音頻和視頻的分離傳輸，在成像方面可以避免音頻與視頻互相干擾而導致的畫質下降。AV接口在電視與DVD連線中使用的比較廣，是每台電視必備的接口之一。

音頻線包括：模擬音頻線它是傳統的、廣泛使用的傳遞左右兩聲道音頻信號的音頻線。一般在中低檔音響中用於碟機和功放機之間的連線。

平衡線

平衡線是一種傳輸效果最理想的音頻信號線。雖然，它傳輸的也是模擬音頻信號，但構造和傳輸原理不同，普通音頻線每條都是單芯傳輸信號，禁止層兼作“地線”；平衡線則每條都是雙芯傳輸信號，另外一條芯獨立作地線，與禁止層分開工作，這樣可使傳輸損失降到最低，而且能有效消除外來的各種干擾，以達到高保真傳輸音頻信號的目的。

光纖線

採用多芯光纖內芯，特製微型凸透鏡技術製造，令光束高度聚焦，大幅減少光束於光纖內壁反射，因而縮短傳送行程，光束經聚焦後能減低傳送時差，有效減低數碼時差失真，是最可靠的數碼傳送媒介，廣泛套用於CD/DVD/DAT/MD/LD等數碼器材，是高解晰度音響重播的最佳保證。同軸線兩者都用於碟機和功放機（或解碼器）之間傳輸數字音頻信號，但特點不同；光纖傳輸快捷、清晰，高音比較明亮清脆；同軸傳輸飽滿、通透、中低音比較甜潤寬厚，用戶可根據自己對音色特點的喜好而選擇使用。

喇叭線

音響器材中專門用於功放與音箱間連線的線材，由於音箱線傳送的是功率信號，因此在它上面不應有太大的信號損失，這就在客觀上要求音箱線具有極為優秀的導電性能，優秀的導電性能要求線材要具備極傳送能力。用來衡量這兩點的主要技術指標是N值與導線股數。N值是反映音箱線在製作中所使用金屬純度高低的參數。一般採用OFC無氧銅與鍍錫銅+/-易於區別。主要套用於各型揚聲器、PA工程、家庭影院連線、公共空間廣播系統。

視頻線

包括模擬視頻線、S端子線、色差線和逐行掃描線。模擬視頻線即傳統的複合視頻線，一般用於普通的影視設備傳輸視頻信號。

S端子線

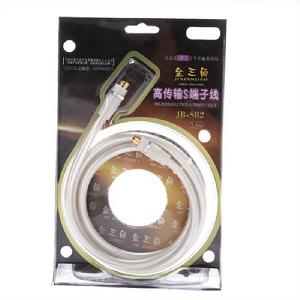

金三角s端子線

把色彩和亮度分開傳輸，傳輸效果比模擬視頻線好，畫面清晰，色彩亮麗。色差線 將紅、綠、藍三種基色分開傳輸，亮度也分開傳輸，這與S端子傳輸不同，畫面更清晰亮麗。

逐行掃描線

為清除電視畫面因隔行掃描而產生的閃爍現象而發明的一種視頻信號傳輸線。逐行掃描視頻技術能使畫面更穩定、更逼真。 電腦周邊線電腦連線線就是把各種外部設備連線到電腦主機的線纜，分為顯示器連線線，數據線。顯示器連線線用於主機顯示卡輸出口或主機板顯示輸出口與顯示器輸入口連線。數據線主要通過電腦串口和並口和USB接口與外部輸入、輸出或者存儲設備相連線達到互傳信息的目的,例如印表機與電腦連線需要印表機USB線、手機與電腦連線需要手機USB線等等。顯示器連線線包括連線主機和顯示屏的數據線纜，連線電源的電源線纜。常見的電源電纜類型有：接口有三針和兩針類型。

HDMI連線線

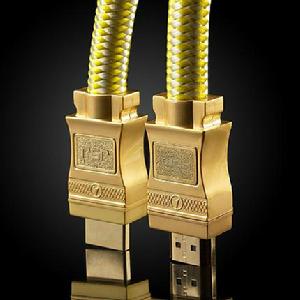

金三角經典hdmi線

高清信號連線線，有長短的不同和HDMI版本的不同高清晰度多媒體接口（英文：High Definition Multimedia Interface，HDMI）是一種數位化視頻/音頻接口技術，適合影像傳輸的專用型數位化接口。

VGA連線線

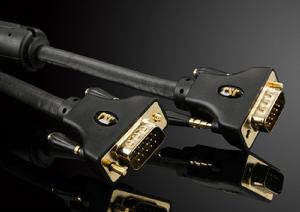

vga線

有15根芯線，採用D-SUB接頭，接頭分公母。VGA(Video Graphics Array)是IBM在1987年隨PS/2機一起推出的一種視頻傳輸標準，具有解析度高、顯示速率快、顏色豐富優點，彩色顯示器領域得到了套用。數據線作用是來連線移動設備和電腦的，來達到數據通信目的。通俗點說，就是連線電腦用來傳送鈴圖片等類檔案的通路工具，數據線已經成為了我們生活中不可獲缺的部分。

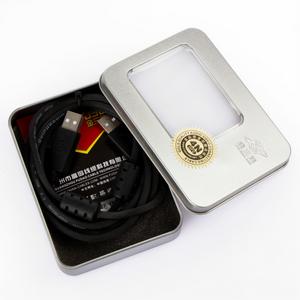

usb數據線

“金三角”[金三角品牌線纜]

USB ,是英文Universal Serial BUS（通用串列匯流排）的縮寫，而其中文簡稱為“通串線，是一個外部匯流排標準，用於規範電腦與外部設備的連線和通訊。是套用在PC領域的接口技術。USB接口支持設備的即插即用和熱插拔功能。USB是在1994年底由英特爾、康柏、IBM、Microsoft等多家公司聯合提出的。一種統一的傳輸規範，但是接口有許多種，最常見的就是咱們電腦上用的那種扁平的，這叫做A型口，裡面有4根連線，根據誰插接誰分為公母接口，一般線上帶的是公口，機器上帶的是母口。USB接口分為三種：接口類型A：通常在PC上出現接口類型B：通常在USB設備上出現Mini USB：數位相機和攝像機、移動硬碟等設備經常使用mini usb接口的定義：Image:USB Mini-A, B Plugs.PNGMini USB A、 B連線器及其觸點(未按比例繪製)Mini USB連線器觸點功能。

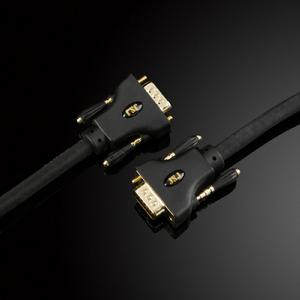

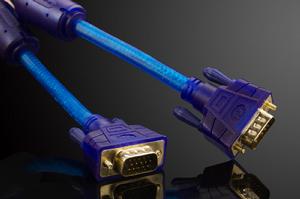

VGA線

“金三角”[金三角品牌線纜]

在1987年隨PS/2機一起推出的一種視頻傳輸標準。VGA技術的套用還主要基於VGA顯示卡的計算機、筆記本等設備，而在一些既要求顯示彩色高解析度圖像又沒有必要使用計算機的設備上，VGA技術的套用卻很少見到。本文對嵌入式VGA顯示的實現方法進行了研究。基於這種設計方法的嵌入式VGA顯示系統，可以在不使用VGA顯示卡和計算機的情況下，實現VGA圖像的顯示和控制。系統具有成本低、結構簡單、套用靈活的優點，可廣泛套用於超市、車站、飛機場等公共場所的廣告宣傳和提示信息顯示，也可套用於工廠車間生產過程中的操作信息顯示，還能以多媒體形式套用於日常生活。用來連線電視的VGA接口和顯示卡的VGA接口的特殊線纜。用來連線VGA接口設備的線纜，成品線長度有1.5米，2米、3米、5米、10米、15米等幾種規格，一般沒有超過15米的成品線，因為信號傳輸距離超過15米時，VGA信號質量會嚴重下降。 也是一種模擬信號視頻線，最常見於電腦，其信號與色差線相比各有千秋，但隨著視頻數據量的加大， 例如未來要傳輸1920X1080P的視頻信號，那么色差線的冗餘會更大，解析度超過1600X1200後，VGA線質量稍次，長度稍長會導致雪花。家庭影院為什麼要提到VGA線呢?那是因為HTPC走入家庭影院，所有投影機都帶有VGA接口。 顯示卡所處理的信息最終都要輸出到顯示器上，顯示卡的輸出接口就是電腦與顯示器之間的橋樑，它負責向顯示器輸出相應的圖像信號。CRT顯示器因為設計製造上的原因，只能接受模擬信號輸入，這就需要顯示卡能輸入模擬信號。VGA接口就是顯示卡上輸出模擬信號的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。雖然液晶顯示器可以直接接收數位訊號，但很多低端產品為了與VGA接口顯示卡相匹配，因而採用VGA接口。VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。VGA接口是顯示卡上套用最為廣泛的接口類型，絕大多數的顯示卡都帶有此種接口。 斷口有一公一母\兩公\兩母\類 VGA接口15根針。

智慧型工程安裝線在音視頻工程中，牽涉到多種信號，多種設備，因而選用的線材種類很多，比如音頻信號線，DMX控制信號線，視頻線，射頻線，音箱線，VGA線，電源線等。音響工程的實施是從管線開始的，選擇良好的線材，是確保系統質量的前提。

一、音頻線（也叫信號線，麥線，有時也叫數據傳輸線）1.1 音頻線的作用：用來傳輸音頻信號，它把音源設備發出來的各種聲音信號傳輸給我們的音頻處理設備，或者到下一級的功率放大器。

1.2 音頻線種類：A、 普通音頻線：兩根芯，外加禁止層，分別代表兩個聲道。B、 同軸線：用於傳輸多聲道信號（杜比AC-3或者DTS信號）。C、話筒線：二芯帶禁止（按嚴格要求應芯及禁止應為無氧銅材質），每芯為若干細銅絲的結構。通常由兩芯、每芯的護套層、抗拉棉紗填充物、禁止層及外層橡膠護套層組成。

話筒線外部橡膠護套層通常為黑色，也有紅、黃、藍、綠等不同顏色。禁止層分為纏繞和編制兩種，纏繞為禁止層纏繞在兩芯及棉紗填充物外部，編制為禁止層按照“網狀”結構纏繞在兩芯及棉紗填充物外部。編制禁止話筒線比纏繞禁止話筒線從物理角度來講抗干擾能力要好同時價格也稍貴一些。話筒線也可作設備之間的連線，但成本較高建議連線設備時使用音頻連線線。1.3 按生產材料分類： a、 鍍金 b、 鍍銀 c、 無氧銅 d、 非金屬碳1.4 按禁止網數分類：64編，96編，116編，128編1.5 按線徑分類：2×0.1 2×0.2 2×0.3 2×0.35 2×0.37等 1.6 多芯音頻線: 4路，6路，8路，10路…音頻線組合電纜：像電梯的多用途電纜。視頻線視頻線作用：把各種視頻信號傳輸給顯示設備 2.2視頻線命名規則：以SYV-75-3為例S Y V 75 3 同軸射頻電纜聚乙烯聚氯乙烯阻抗75Ω絕緣外徑3㎜視頻線按禁止數分類：64編，96編，116編，視頻線按用途分類：

“金三角”[金三角品牌線纜]

a、 AV線，傳統模擬視頻信號傳輸c、 色差線，比S端子線信號衰減小，傳輸模擬信號，可以用，高端電視機，投影機任然實用。

b、 VGA線，VGA也是模擬信號傳輸，通常是三基色加信號控制，分為3+4或者3+6. e、 RGBHV線，比VGA線傳輸距離遠，是VGA的替代產品，分為75-2×5，75-2×8等。e、話筒線，（麥克風線）主要用於麥克風和音響設備的連線，因為其工作電壓極微弱，所以線上材禁止上顯得格外重要。

二、下面是一些禁止方式的介紹： 1、繞包銅絲：一般採用銅絲繞於內被之上，遇到繞曲時，容易產生禁止不良的狀況，大部部分套用於短距離的話筒線 ；2、編織銅絲：將銅絲以多條成一股的方式編織成網，其禁止特性遠高於纏繞，被套用於專業舞台演出與需要移動的設備上； 3、鋁箔隔離：利用鋁箔特性將線材外圍加上鋁箔作為禁止，且搭配一股地線以便接地，其禁止效果佳，此類線材多套用於工程安裝或舞台多芯線。 4、導電PVC/PE：利用軟性材質導電PVC/PE外包於線材的外部，具有全面覆蓋與不易破損的特點，需要搭配纏繞或編織使用，一般只用在高級麥克風線材上。 5、複合隔離（雙隔離）：雙禁止是為了彌補上面多種禁止優缺點，最常見的是鋁箔+編織，主要用在需要極高禁止的線材，另外VGA訊號傳輸用的UL2919線材也是採用此類技術。

三 、超遠距離音、視頻傳輸解決方案：音頻線超過100米，視頻線超過800米，用傳統的方法就不使用了，用雙絞線傳輸器，也就是用網路線傳輸信號。更遠距離傳輸，改用光纖傳輸，也就是把音視頻信號壓縮成光信號，通過光端機（傳送）——光纖——光端機（接收），再解碼成音視頻信號，就可以了。

四、專業發燒音箱線選用：音箱線是功放到音箱的連線線，通常音箱功率小於100W，用2×1.5就夠啦，大於100W用2×2.0或者2×2.5就可以，不過在配音箱的時候，一定要知道該產品是分頻推，還是全頻音箱，分頻推的箱子要配4×2.0或者4×2.5。不過還有有源音箱，定阻音箱，線陣列等，這就要具體情況，具體分析，多問，多查，問題也就解決了。
