鈑金件

鈑金件

鈑金件一般是將一些金屬薄板通過手工或模具衝壓使其產生塑性變形,形成所希望的形狀和尺寸,並可進一步通過焊接或少量的機械加工形成更複雜的零件。

基本信息

鈑金概述件

鈑金件就是鈑金工藝加工出來的產品,我們生活到處都離不開鈑金件。鈑金件是通過燈絲電源繞組、雷射切割、重型加工、金屬粘結、金屬拉拔、等離子切割、精密焊接、輥軋成型、金屬板材彎曲成型、模鍛、水噴射切割、精密焊接來製作的。
國外某專業期刊上的一則定義可以將鈑金定義為:鈑金是針對金屬薄板(通常在6mm以下)一種綜合冷加工工藝,包括剪、沖/切/複合、折、焊接、鉚接、拼接、成型(如汽車車身)等。其顯著的特徵就是同一零件厚度一致。

鈑金特點

鈑金件具有重量輕、強度高、導電(能夠用於電磁禁止)、成本低、大規模量產性能好等特點,在電子電器、通信、汽車工業、醫療器械等領域得到了廣泛套用,例如在電腦機箱、手機、MP3中,鈑金件是必不可少的組成部分。
隨著鈑金的套用越來越廣泛,鈑金件的設計變成了產品開發過程中很重要的一環,機械工程師必須熟練掌握鈑金件的設計技巧,使得設計的鈑金既滿足產品的功能和外觀等要求,又能使得衝壓模具製造簡單、成本低。

鈑金材料

適合於衝壓加工的鈑金材料非常多,廣泛套用於電子電器行業的鈑金材料包括:
1.普通冷軋板SPCC
SPCC是指鋼錠經過冷軋機連續軋製成要求厚度的鋼板卷料或片料。SPCC表面沒有任何的防護,暴露在空氣中極易被氧化,特別是在潮濕的環境中氧化速度加快,出現暗紅色的鐵鏽,在使用時表面要噴漆、電鍍或者其他防護。
2.鍍鋅鋼板SECC
SECC的底材為一般的冷軋鋼卷,在連續電鍍鋅產線經過脫脂、酸洗、電鍍及各種後處理製程後,即成為電鍍鋅產品。SECC不但具有一般冷軋鋼片的機械性能及近似的加工性,而且具有優越的耐蝕性及裝飾性外觀。在電子產品、家電及家具的市場上具有很大的競爭性及取代性。例如電腦機箱普遍使用的就是SECC。

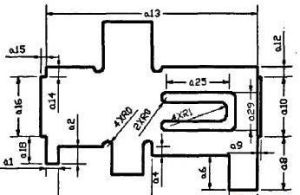

鈑金件鈑金件

3.熱浸鍍鋅鋼板SGCC
熱浸鍍鋅鋼卷是指將熱軋酸洗或冷軋後之半成品,經過清洗、退火,浸入溫度約460°C的溶融鋅槽中,而使鋼片鍍上鋅層,再經調質整平及化學處理而成。SGCC材料比SECC材料硬、延展性差(避免深抽設計)、鋅層較厚、電焊性差。
4.不鏽鋼SUS301
Cr(鉻)的含量較SUS304低,耐蝕性較差,但經過冷加工能獲得很好的拉力和硬度,彈性較好,多用於彈片彈簧以及防EMI。
5.不鏽鋼SUS304
使用最廣泛的不鏽鋼之一,因含Ni(鎳)故比含Cr(鉻)的鋼較富有耐蝕性、耐熱性,擁有非常好的機械性能,無熱處理硬化現象,沒有彈性。

鈑金設計

鈑金設計
在滿足產品的功能、外觀等要求下,鈑金件的設計應當保證衝壓工序簡單、衝壓模具製作容易、鈑金件衝壓質量高、尺寸穩定等。詳細的鈑金件設計指南可參考機械工業出版社出版的《零件結構設計工藝性》和《面向製造和裝配的產品設計指南》。

鈑金設備

鈑金件工廠一般來說基本設備包括剪板機(ShearMachine)、數控沖床(CNCPunchingMachine)/雷射、等離子、水射流切割機(Laser,Plasma,WaterjetCuttingMachine)/複合機(CombinationMachine)、折彎機(BendingMachine)以及各種輔助設備如:開卷機、校平機、去毛刺機、點焊機等。

加工步驟

通常,鈑金件工廠最重要的三個步驟是剪、沖/切、折。
鈑金有時也作扳金,這個詞來源於英文sheetmetal,一般是將一些金屬薄板通過手工或模具衝壓使其產生塑性變形,形成所希望的形狀和尺寸,並可進一步通過焊接或少量的機械加工形成更複雜的零件,比如家庭中常用的煙囪,鐵皮爐,還有汽車外殼都是鈑金件。
金屬板材加工就叫鈑金加工。具體譬如利用板材製作煙囪、鐵桶、油箱油壺、通風管道、彎頭大小頭、天圓地方、漏斗形等,主要工序是剪下、折彎扣邊、彎曲成型、焊接、鉚接等,需要一定幾何知識。
鈑金件就是薄板五金件,也就是可以通過衝壓,彎曲,拉伸等手段來加工的零件,一個大體的定義就是-
在加工過程中厚度不變的零件.相對應的是鑄造件,鍛壓件,機械加工零件等,比如說汽車的外面的鐵殼就是鈑金件,不鏽鋼做的一些櫥具也是鈑金件。

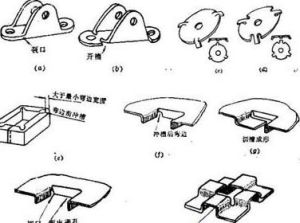

鈑金件鈑金件

鈑金工藝

現代鈑金工藝包括:是燈絲電源繞組、雷射切割、重型加工、金屬粘結金屬粘結、金屬拉拔、等離子切割、精密焊接、輥軋成型、金屬板材彎曲成型、模鍛、水噴射切割等。
3D軟體中,SolidWorks、UG、Pro/E、SolidEdge、TopSolid等都有鈑金件一項,主要是通過對3D圖形的編輯而得到板金件加工所需的數據(如展開圖,折彎線等)以及為數控沖床(CNCPunchingMachine)/雷射、等離子、水射流切割機(Laser,Plasma,WaterjetCuttingMachine)/複合機(CombinationMachine)以及數控折彎機(CNC BendingMachine)等提供數據。
