99式主戰坦克是中國陸軍最先進,最新型的主戰坦克,也是世界上最先進的主戰坦克之一。其具備優異的防彈外型,其炮塔和車體均採用複合裝甲,抗彈能力成倍提高,是中國陸軍裝甲師和機步師的主要突擊力量,被稱為中國的陸戰王牌的第三代主戰坦克。作為中國第三代坦克,其強大的火力性能和綜合性能為其贏得了稱讚。99式主戰坦克出現在2009年國慶60周年閱兵式上,是裝甲方陣第一方隊,體現了在我軍中的重要地位。

基本信息

簡介

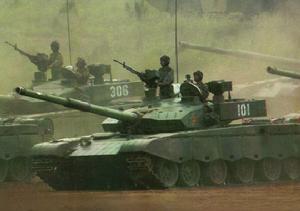

中國99式主戰坦克中國99式主戰坦克

中國99式主戰坦克由中國北方工業(集團)總公司研發。中國99式主戰坦克是中國人民解放軍最新型主戰坦克,坦克炮塔正面和側面都在原有主裝甲的基礎上,加裝了新的尖型附加裝甲,具備了優異的防彈外型,和德國豹式坦克相像,其車體也均採用複合裝甲,抗彈能力成倍提高,是中國人民解放軍裝甲師和機步師的主要突擊力量,被稱為中國豹,是中國人民解放軍的最新陸戰王牌。

技術參數

中國99式主戰坦克中國99式主戰坦克

乘員:3人

戰鬥全重:48噸

車長:11米

車寬:3.4米

車高:2米

火炮:125毫米滑膛炮,可發射尾翼穩定脫殼穿甲彈破甲彈榴彈三種不同類型的炮彈,列裝了雷射制導炮射飛彈系統。

並列機槍:7.62毫米

高射機槍:12.7毫米

彈藥基數:炮彈:40發  7.62毫米彈:3000發 12.7毫米彈:500發

發動機:1台渦輪增壓柴油機發動機功率:1200馬力

最大速度:60公里/小時

最大行程:400公里

基本性能

中國99式主戰坦克中國99式主戰坦克

中國99式主戰坦克,該坦克戰鬥全重51噸炮口向前時全長10米,車長7.6米,寬3.5米,高2.37米,最大公路速度70千米/小時0--32公里加速時間為12秒鐘。99式改型換裝新發動機後,最大公路時速80千米/小時,越野最大時速60千米/小時。99式主戰坦克,裝有一門125毫米高膛壓滑膛坦克炮,使用鎢合金尾翼穩定脫殼穿甲彈時,可在2000米距離上擊穿850毫米的均質裝甲,而使用特種合金穿甲彈時,同距離穿甲能力達960毫米以上,該炮還能發射我國仿製的俄125毫米口徑炮射飛彈,該飛彈最大射程5.2公里,最大破甲深度700毫米,輔助武器:12.7毫米高射機槍一挺,備彈500發;7.62毫米並列機槍,備彈2500發;炮彈基數40發;火控系統,採用了國際上先進而流行的獵-殲式火控系統(也稱雙指揮儀式),其最顯著的特點是,車長可以對火控系統進行超越(炮長的)控制,包括射擊、跟蹤目標和指示目標等;在坦克炮塔後部裝有雷射目眩壓制干擾裝置。最大作用距離4000米,“雷射壓制觀瞄系統”,就目前來看,相對於西方主要國家的主戰坦克,我們的這套系統的確可以稱得上是獨具特色,夜戰能力,裝有熱成像儀,夜間或複雜氣象條件下,對坦克目標觀察距離達2000米,具備了在晝/夜間於運動狀態下對運動目標射擊能力;坦克防護能力:炮塔由複合裝甲板構成,可掛裝複合反應裝甲板或禁止裝甲。車內裝有高效自動滅火/抑爆裝置,可在10毫秒內熄滅火災;99式坦克採用了883千瓦(1200馬力)的渦輪增壓中冷式大功率柴油機,最大公路時速達70公里/小時,0~32公里加速時間為12秒。 最大行程為600公里。

研發史

中國99式主戰坦克中國99式主戰坦克

1979年3月,617廠和201所研發成功了代號1224的新型坦克論證性底盤試驗樣車。該車安裝有120毫米火炮,液力機械式變速箱、摩擦減震器和mb8v331tc41型引擎,總裝成功後立即投入試車,主要目的是為了考核從德國引進的mb8v331tc41型引擎、輔助系統以及行走裝置、總體布局和整車的總體性能。隨後,617廠和201所又研發了代號1226和1226f2的兩輛試驗樣車。這兩輛試驗樣車的外形相同,除安裝了與1224試驗樣車相同的120毫米滑膛炮外,無論是在坦克外形還是在車體結構上都與1224試驗樣車有很大不同,其戰鬥全重分別為45.3噸和45.8噸,車全長為9.947米(炮向前)。兩輛樣車的區別是動力裝置系統不同,1226試驗樣車安裝的是636廠生產的8v165型柴油引擎,該引擎的功率為1000馬力;1226f2試驗樣車安裝的是616廠生產的12v150型引擎,其功率也為1000馬力。兩種試驗樣車的動力傳動裝置均為縱置式,可整體吊裝,給保養車輛帶來了很大便利。另外,兩種樣車均採用了由617廠研發的液力機械綜合變速箱,該變速箱有4個前進檔和1個倒檔案,操作輕便,加速性和轉向性能較好。懸吊裝置採用了扭桿彈簧和液氣筒複合懸吊,具有很好的避震性能。由於行走系統採用了6對小路輪和掛膠履帶,與以往的坦克相比,兩輛試驗樣車的通行能力和行走系統的壽命有明顯提高。

從70年代末至80年代初,如何在平坦的三北地區防禦和阻擊北方隨時會兵臨城下的重裝集群,對於裝備窘陋的陸軍而言是個大傷腦筋的問題。借著與北約國家剛建立的準盟友關係,中國曾考慮引進德國的“豹”2坦克作為陸軍裝甲部隊的主力裝備。一時間,軍方高層和工廠的技術人員成了德國克勞斯-瑪菲公司的常客。單在綜合了全面的考量後,軍方最終還是決定在吸收消化“豹”2技術的基礎上研發具有中國特色的主力坦克。因此,在設計1224、1226和1226f2試驗樣車的過程中,充分借鑑了德國“豹”2坦克的許多設計理念。

1981年80式坦克被指定為中國第二代主力坦克,1224、1226和1226f2試驗樣車實際上便成了第三代坦克的前期預研車。80式坦克成為第二代坦克後,中國軍工部門把第三代坦克的論證工作提到了首要議程。不久,由於在論證中出現了兩種不同的設計理念而產生了嚴重的意見分歧;第一種設計理念主張在蘇軍t-72坦克的基礎上研發第三代坦克,其依據是中國已完全掌握了t-72的技術性能,在此基礎上研發新一代坦克對承襲了蘇式風格數十年的坦克工業體系無需做大的的調整。該方案為3人制坦克,125毫米火炮,採用自動裝填機。第二種設計理念主張另起爐灶,以研發新型坦克為契機,徹底擺脫蘇式體系。其設計方案為:採用類似以色列“馳車”式坦克的設計風格,引擎前置,120毫米主炮,半自動裝填機,動力系統為大功率柴油引擎或燃氣輪機,打破以往傳統的坦克設計理念。由於兩種設計理念各不相讓,分歧較為嚴重,導致第三代坦克項目論證工作暫時中斷。

1984年7月,在統一了設計理念後,重新召開了由軍方和研發部門(201所)共同參加的第三代坦克戰術、技術指標補充論證會議,會議決定採用類似t-72坦克的整體設計方案,並任命祝榆生為總設計師。1986年夏,該項目由總參謀部與國防科工委聯合上報國務院、中央軍委;同年,國務院、中央軍委正式批覆“第三代坦克是裝甲兵2000年的主要裝備”。在國家“七五”計畫中,第三代坦克被列為武器研發的重點項目。“八五”項目期間被列為軍隊四大重點裝備項目之一。

1989年春,總參裝甲兵部與中國北方工業公司簽訂了第三代主力坦克(第一階段)契約書、來年初,617廠生產出了首輛第三代坦克試驗樣車,並進行了工廠定型試驗。1991年,經充分論證後,三代坦克論證與分析組對三代坦克的戰技指標由40餘項增加到70餘項,這對提高和完善三代坦克的作戰性能產生了深遠影響。1992年,617廠又生產了4輛三代坦克樣車。1993年,相關部門就三代坦克炮塔正面防護系統三步指針項目召開了技術會,會上決定,為適應未來戰爭的需要,將三代坦克炮塔的正面防護從二步指標(600毫米)提高至三步指標(700毫米)。

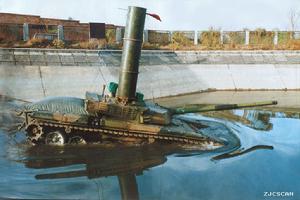

1994年,總參兵種部和兵器總公司先後召開了兩次“三代坦克火控系統研發方案評審會”。1994年8月,在中國南方某地,2輛三代坦克初期樣車進行了濕熱地區的適應性摸底試驗。試驗中,2台樣車共行駛了3800公里,發射各種炮彈200餘發,完成16項試驗項目。9月,在北京坨里和槐樹嶺地區又對三代坦克進行了可靠性摸底試驗和潛渡試驗。1995年~1996年,3輛三代坦克初期樣車在黑龍江塔河縣北方試驗場進行了寒區摸底試驗。1996年初,兵種部三代坦克型號辦公室在包頭召開設計定型協調會。5月,617廠開始了三代坦克正式樣車的總裝工作。12月3日,在裝甲兵裝備技術研究所試驗場隆重舉行了三代坦克的交接儀式,三代坦克從此正式由工程研發階段進入設計定型階段。

1994年12月底,試驗部隊迅速將三代坦克正式樣車中的4輛調往塔河進行寒區適應性試驗。在近2個多月的試驗中,4輛樣車累計行駛6900公里,完成近20餘項試驗項目。1997年底,三代坦克的正式樣車再次進入塔河試驗場進行寒區試驗,4輛樣車累計行駛20000公里,完成近30餘項試驗項目,發射各種炮彈760餘發。到1998年底,在經歷了5年的試驗和部隊試用後,三代坦克終於完成設計定型任務。經檢測,三代坦克在火力、火控、裝甲防護性能以及一些高新科技的套用上達到或超過了設計要求。由於三代坦克已被指定為“9910工程”(國慶五十周年閱兵)的重點車型,時間任務緊迫,在有關單位的不懈努力下,1998年底,三代坦克通過了鑑定定型,正式命名為99式主力坦克,並小批量生產參加“9910工程”。1999年10月1日,99式坦克在國慶閱兵式上首次公開露面。

整體布局

中國99式主戰坦克中國99式主戰坦克

從整體布局上看,中國99式主戰坦克仍採用傳統布局模式,駕駛室前置,戰鬥室居中,動力室後置。車體採用裝甲鋼板焊接結構,由首部、側部、尾部、底部以及風扇隔板、動力艙隔板合動力艙頂蓋組成,車首上裝甲板焊接有一對帶彈性卡鎖的牽引鉤、兩個前燈防護支架。車體翼子板上固定有外燃油箱、燃油供給管路、備品、工具附屬檔案箱以及外機油箱,車體尾部支架上固定有兩個備用油桶。

坦克駕駛員位於車體前部中央,駕駛室上配有一扇單片艙門,艙門前的鏡室內裝有1具晝用單倍潛望鏡和2具潛望鏡。此外,駕駛員還配有1具雙目微光夜視潛望鏡,夜間視距為200米。

在車體首上裝甲板內側,布置有駕駛員艙門螺桿關閉裝置和92式輻射與化學探測器以及濾毒通風裝置。駕駛艙右側布置有右燃油箱和彈架油箱,左側有左燃油箱,駕駛員檢測儀錶板、蓄電池組以及電氣設備,後面是自動裝填機的鏇轉輸彈機。

駕駛員室設有駕駛員座椅,座椅前面底部裝甲板上安裝有操縱桿,右前方有油門踏板、燃油分配開關和預壓泵開關,在啟動引擎時,駕駛員必須將燃油分配開關置於通位,並接通預壓泵。駕駛員的右邊有變速操縱檔位選擇器,上有兩個手柄,一個方向選擇手柄,一個單位選擇手柄。在駕駛員的左邊還有手動制動操縱手柄,在其附近還安裝有各系統的電氣操縱系統。

戰鬥室位於坦克中部,炮塔前部中間安裝有火炮,火炮右側安裝有並列機槍,炮塔內有兩名乘員(車長和炮長),其中車長位於炮塔內火炮的右側,在車長艙蓋的四周設有5個觀察鏡,指揮塔前方安裝有1具周視瞄準鏡,在周視瞄準鏡的後面和車長艙蓋右側各有1個高射機槍槍架;炮長位於火炮的左側,炮長艙蓋前面有1具觀瞄鏡。

動力傳動室位於坦克後部,與戰鬥室以裝甲隔板隔開。動力系統可整體吊裝,布局緊湊,與以往的坦克相比,99式坦克的戰鬥室加大了使用空間,為日後安裝更大口徑的坦克炮保留了餘地。

武器系統

中國99式主戰坦克中國99式主戰坦克

早在70年代,中國科研人員就展開了大口徑坦克炮的研發工作,先後研發成功了120毫米、125毫米和130毫米等多種口徑的坦克炮。在三代坦克炮口徑的選擇問題上,曾經有120毫米和125毫米兩種口徑之爭。從實際情況看,120毫米高膛壓滑膛炮的性能並不比125毫米坦克炮遜色,甚至某些性能上還優於125毫米坦克炮。由於99式坦克在設計時參考了蘇式t-72坦克的許多技術特點,並直接借鑑了其自動裝填機,這主要是為了大幅縮短研發周期。重新研發適用於120毫米火炮的新型自動裝填機,在增加坦克設計難度的同時,坦克的整體設計也必須做較大修改。再者,120毫米炮彈為整裝式結構,這就意味著與其配套的自動裝填機體積不會太小,會給炮塔內的安裝劃定難以逾越的技術鴻溝。從目前西方安裝有自動裝彈機的法國勒克萊爾坦克和日本90式坦克看,其尾艙式自動裝彈機的結構都比較複雜。中國89式120毫米自行反坦克炮的尾艙就安裝有半自動裝彈機。儘管提高了射速,但單從89式自行反坦克炮龐大的炮塔就可對其內部半自動裝彈機的體積和複雜程度窺之一二。

從防護上講,雖然西方坦克大都實現了彈藥隔艙化,但在戰場上採用尾艙式炮塔的坦克的生存能力不見得就比採用炮塔吊籃式自動裝彈機的坦克高多少。單從彈藥被命中的幾率看,將彈藥布置在尾艙的坦克要高於布置在車體內的坦克。另外,隨著整裝彈藥重量的不斷增加,造成裝填手工作負荷不斷增大,以目前坦克炮向大口徑化發展的趨勢看,在坦克上實現彈藥的自動裝填已成為必然。

中國前後發展了120毫米和125毫米反坦克彈藥,前者採用整裝式結構,後者採用了分裝式結構。125毫米坦克炮早在1985年就研發成功,經不斷改進,定型後的125毫米坦克炮的膛壓已高於120毫米坦克炮。最終安裝在99式坦克上的是zpt-98式50倍徑125毫米高膛壓光膛坦克炮。炮聲身採用高強度 pcrni3nov,炮口動能比俄羅斯2a46m-1型125毫米坦克炮提高近45%,比“豹”2a5和m1a1/a2坦克上的rh-120型120毫米坦克炮高近30%。由於對身管實施了液力自緊技術,從而滿足了高膛壓火炮對身管強度的要求。為提高身管的耐燒蝕磨損壽命,火炮採用全膛鍍鉻工藝,使其壽命達到700發穿甲彈的水平,接近世界先進水準。為增強熱防護效率,身管上安裝了雙層鋁板氣隙式熱護套,防護效率為70%。

與俄羅斯2a46m-1型125毫米光膛坦克炮一樣,ztp-98型坦克炮的炮閂也為橫楔式,由沖桿彈簧式半自動控制,其上裝有機械和電氣式雙功能擊發系統。火炮反後坐裝置為下置式,由帶液量調節的筒式後坐節制桿式駐退機以及帶針形桿復進節制器的三筒液氣式復進機組成。火炮的藥室長880毫米,正常後坐距離為280毫米~320毫米,最大後坐距離為330毫米。火炮身管質量為2.02噸,炮閂質量為72公斤,迴轉部分質量為2.6噸。火炮身管的抗彎強度為4320牛頓/米,厚度公差為0.6毫米,工藝加工彎曲度為0.7密耳,自由誤差為0.18密耳。射擊精度比俄式2a46m-1提高了25%。

中國99式主戰坦克型坦克炮的搖架呈箍形,底座長1500毫米。底座上設有兩條後坐滑軌,前滑軌為銅質環形襯筒,襯筒與炮身之間的安全膨脹間隙為0.3~0.9毫米,用於補償身管射擊時產生的熱膨脹量。後滑軌由位於炮尾環和搖架上的軌道支架構成。可快速拆卸的搖架頸部由4顆螺栓固定。楔形半自動炮閂設在火炮上方,開閂力為245牛頓。車內加裝一個駐退器和復進機液量可見控制裝置,可在火炮不進行人工後坐情況下檢查液量。另外,在火炮炮口端面裝有前瞄準鏡墊片,炮長藉此可在車內迅速調整火炮。根據需要,火炮可用電點火裝置、電擊發和機械式手動擊發射擊。火炮可前抽更換,更換可在1小時內完成。

中國99式主戰坦克型坦克炮配備的彈種包括採用半可燃藥筒的(使用新型太根發射藥)鎢/鈾合金尾翼穩定脫殼穿甲彈、尾翼穩定破甲彈和尾翼穩定多功能殺傷爆破榴彈,彈藥基數為41發,其中2發置於自動裝彈機的鏇轉輸彈機內,19發放置在戰鬥室的各彈藥箱內。在發射第三代鎢合金尾翼穩定脫殼穿甲彈時(初速為1780米/秒),可在2000米距離擊穿850毫米厚的均質裝甲,而最新型特種合金穿甲彈(貧鈾穿甲彈)在該距離上的穿甲厚度可達到960毫米,其彈芯長徑比為30:1。為強化反坦克作戰能力,98式坦克還配備了多功能榴彈,此乃增加裝藥的高爆型,威力較大,足以使坦克喪失戰鬥力。另外,98式坦克還配有仿俄制斯維爾河/反射9k119型(西方稱at-11“狙擊手”)雷射駕束制導炮射飛彈系統,車內一般攜帶有4枚飛彈。經過改進,新型炮射系統在98式坦克的炮長瞄準具內裝有雷射發射機,飛彈的發射裝藥加長,全彈質量也有所增加。該彈可針對某種攻擊情況(如靜止發射攻擊),選擇複雜的飛行軌跡,低空飛向目標。

中國99式主戰坦克的自動裝彈機仿自俄式坦克,該系統由鏇轉輸彈機、彈匣提升機、推彈機、藥筒底殼拋出機構、火炮電機閉鎖器、記憶裝置、自動裝填機配電盒、裝彈操縱台、自動裝填機操縱台、彈量指示器和全套電氣系統安裝組成。自動裝彈機的裝填角固定在4度30分,每發彈的裝填時間為8秒。在自動裝填方式時,99式坦克的主炮射速為8發/分,采人工裝填,射速降為1~2發/分。試驗證明,該自動裝填機的間隔故障率為千分之三。目前,更新型的性能優良、使用可靠、操作方便的裝彈機系統已研發成功,將裝備在98改進型坦克上。

中國99式主戰坦克的輔助武器包括1挺86式7.62毫米並列機槍,安裝於火炮右側,采遙控電擊發,彈鏈供彈,每條彈鏈內裝250發彈,總共備彈2000發。車長指揮塔上裝有1挺qjc88式12.7毫米高射機槍,由車子在炮塔外手動操縱,用單倍準直瞄準鏡,對空中目標的最大表尺射程為1.5公里,俯仰範圍為-4~+75度,戰鬥射速為80~100發/分,備彈300發,分裝在5條彈鏈中。為了方便射擊,在98式坦克的炮塔上共設有3個高射機槍槍架,其中車長指揮塔前方和右側各有一個,炮長艙門左邊設有1個。另外,3名乘員各配有1支56c型或95式短突擊步槍

火控系統

中國99式主戰坦克中國99式主戰坦克

中國99式主戰坦克上安裝的是下反穩像式火控系統,該系統屬指揮儀型數字式坦克火控系統,主要由晝夜觀瞄、測距三合一的下反穩像式瞄準鏡、火控計算機、控制盒、耳軸傾斜感測器、炮塔水平角速度感測器、橫風感測器、炮控分系統組成。該系統與簡易式火控系統的差別在於其光學瞄準線與火炮相互獨立穩定,以炮長瞄準線作為穩定的基準,火炮隨動於炮長瞄準線。下反穩像式火控系統是通過一個二自由度陀螺儀穩定瞄準鏡中的下反射稜鏡來實現炮長瞄準線的雙向穩定。在瞄準狀態時,炮長操作操控台驅動瞄準鏡的瞄準線,使其瞄準跟蹤目標,而火炮隨動於瞄準線。當炮長在坦克行進間從瞄準鏡向外觀察目標時,瞄準鏡中的目標和背景幾乎是不動的,極大的方便了炮長在坦克行進間進行射擊,而且射擊時只需一次瞄準。使用時,炮長將瞄準鏡標誌瞄準目標中央並發射雷射測距後,目標不會出現擾動,炮長只需繼續瞄準目標就可以射擊。另外,火控系統中還配有火炮重合射擊裝置,當火炮調到計算機計算出的瞄準角和方位前置角的位置時,該裝置會自動輸出允許射擊訊號,如果此時炮長已經按下射擊按鈕,火炮會自動射擊。由於該下反穩像式火控系統是炮長瞄準線在高低向和水平向都穩定的,因此98式坦克不僅能在靜止時以較高的命中率射擊固定和活動目標,而且還可以在行進間以較高的首發命中率射擊固定和活動目標。為提高坦克的作戰能力,火控系統中增加了車長對火控進行操作的功能。在98式坦克車長指揮塔前方,有一具可360度鏇轉觀察的上反式周視瞄準鏡。該瞄準鏡與炮長瞄準鏡一樣,均可在高低和水平方位上獨立穩定,並有雷射測距和夜視功能,可獨立穩定的搜尋、選擇和瞄準目標。車長可以進行目標指示,當炮長完成對一個目標射擊後,車長可調轉炮塔,使炮長捕捉車長選定的目標射擊。此後,車長可繼續搜尋新的目標。如果車長突然發現對己方威脅較大的目標時,可立即調轉火炮和炮塔,當火炮瞄準線與車長瞄準線重合時,炮塔停止轉動,這就實現了超越調炮功能。如車長需了解炮長正在執行的任務時,可按下監視炮長按鈕,此時車長瞄準線與炮長瞄準線重合,車長鏡停止轉動,車長鏡和炮長鏡觀察同一目標,從而實現車長監視炮長功能。

中國99式主戰坦克的車長和炮長無論晝夜都具備行進間射擊固定和靜止目標的能力,射擊反應時間短,當靜對靜時≤5秒,靜對動時≤秒,動對動時≤9秒。經測試,98式坦克在2000米距離上的首發命中率在85%以上。為適應錯綜複雜的戰場環境,98式坦克的火控系統還可以降級使用。當穩像部分出現故障時,該系統還可作為自動裝表簡易式火控系統使用;假如自動裝表簡易式火控系統也出現故障,還可以用人工裝定表尺進行瞄準射擊。

近幾年,由於在火控系統關鍵技術上取得突破性進展,中國先後研發成功了多種自動跟蹤火控系統和瞄導合一的大死循環式火控系統。中國99式主戰坦克式改進型坦克上,安裝的是最新型瞄導合一的大死循環火控系統。瞄導合一大死循環火控系統是一種可對射擊結果實施自動校正的火控系統,假如首發射擊不中時,該系統能對脫靶情況進行實時測量,把偏差的距離和角速度自動輸入火控計算機進行下一發彈的修正計算後立即射擊,大大提高了次發命中率。在大死循環火控系統中,如何自動的實時測出彈著點偏差並進行自動校正,是套用這種火控系統的前提和技術關鍵。系統中必須有能自動跟蹤目標和自動跟蹤彈丸的裝置和感測器。目前跟蹤目標用自動跟蹤器實現,自動跟蹤器可用閉路電視和熱像儀實現;自動跟蹤彈丸採用脫靶距離感測器(如無線電定位感測器及觀點感測器等)實現。由於熱像儀可以根據目標的熱特徵跟蹤目標,又能利用彈丸的熱特徵自動跟蹤彈丸,因而也可以作為自動跟蹤器和脫靶距離感測器。由於大死循環火控系統是建立在對脫靶距離實時自動校正的基礎上,因而要求火炮要有行高的初速,這樣彈丸飛行的時間就能縮短利於迅速校正射擊。大死循環火控系統可明顯提高第二發彈的命中率,用於射擊越野行進的高速目標效果明顯。在測試中,98改進型坦克在2000米距離對運動目標進行的46次第二發補射中(人為設定),命中率為100%。

夜視系統

中國99式主戰坦克中國99式主戰坦克

中國99式主戰坦克上的炮長用熱像儀是解放軍裝備的比較先進的熱成像系統,該熱像儀的探測器為SPRITE探測器,其光敏面是貼上在藍寶石襯底上以光刻掩膜而成底8條蹄鎘汞晶片。SPRITE探測器與單元數組探測器相比,其優點是探測器就完成了時間延遲積分處理,即signal processing in the element,SPRITE也由此得名。SPRITE探測器必須在80K左右且真空中才有良好的性能,所以它需要封裝在杜瓦瓶里,由制冷機對杜瓦瓶進行製冷。98式坦克上炮長熱像儀採用分置式斯特林制冷機製冷,連續工作時間在12小時以上,試用探測器工作的製冷時間為5分鐘。熱像儀全重42公斤,採用串並聯方式掃描,視場為5.6X3.8度(11.4倍);12X8度(5倍)。在晝間對坦克目標的識別距離為2600米,夜間為2750米。

中國已研發成功第二代熱像儀,該熱像儀不需光電掃描,由探測器直接接受全視場的熱輻射訊號而成凝視圖像,因此也稱凝視焦平面熱像儀。其作用距離可達7~9公里,靈敏度和解析度比第一代熱像儀有很大提高,且結構緊湊,造價低廉,平均無故障時間為4000小時,在能見度只有100米的惡劣環境中對目標的發現距離為4000米,識別距離3100米。該熱像儀已安裝在98改進型坦克上。

防護性能

中國99式主戰坦克中國99式主戰坦克

中國99式主戰坦克的外形低矮(不到2.3米),車首和炮塔正面採用可更換式新型複合裝甲。其中車首用均質軋制裝甲焊接而成,重要部位採用迭型陶瓷複合裝甲加強。首上裝甲板為多層複合裝甲,具體結構為鋼-玻璃纖維板-超硬鋼-鋼,總厚度為220毫米,傾角為22度,其防護能力相當於500~600毫米均質裝甲。車體首下裝甲板厚度為80毫米,掛裝有兩塊大型鋼質塑膠板,也可以掛一具推土鏟。車體兩側安裝有8毫米厚夾布橡膠履帶裙板,前護板和側裙板對帶傾斜引信的反坦克地雷和破甲彈有一定防護作用。另外,為保護駕駛員的安全,其座椅懸吊在車體上,底部加強了防護裝甲,兩側各焊接有一根垂直鋼架,用以提高結構強度。98式坦克的炮塔裝甲由複合材質和特種鋼組成,兩者間的夾層內還有特種材質,故又稱間隙式複合裝甲。其在2000米距離上可抗擊穿甲能力在700毫米的動能穿甲彈和破甲能力在800毫米以上的戰防彈。在1997年冬季進行的低溫試驗中,中國99式主戰坦克

經受了14發105毫米尾翼穩定脫殼穿甲彈的攻擊,無一擊穿坦克的前裝甲。後來用T-72C坦克上的125毫米炮對其射擊6次,依然無法擊穿前裝甲。

如果披掛上附加裝甲,在車重增加0.7噸的情況下,中國99式主戰坦克的抗APFSDS穿甲能力在830毫米以上,抗HEAT穿甲能力在1060毫米以上;在炮塔和車體上安裝新型雙防反應裝甲後,抗APFSDS和HEAT的能力可達到1000~1200毫米。另外,98式坦克的側禁止前端還裝有反應裝甲,頂部裝甲也得以強化。

眾所周知,坦克最薄弱的防護在炮塔頂部,在制導武器(尤其是攻頂彈藥)比重日趨增重的今天,單純依靠坦克的硬防護已經無法完全滿足坦克生存的要求。為進一步增強98式坦克的生存力,其上安裝了反導軟防護系統。該系統由JD-3紅外干擾機、煙霧彈系統、雷射告警裝置和控制系統組成。JD-3紅外干擾機由紅外發射機、電源和控制裝置、控制板組成,系統總質量為75公斤。通常情況下,在坦克主炮兩側各裝一台JD-3紅外干擾機。JD-3紅外干擾機的方位覆蓋範圍為主炮兩側22度方位角,高低覆蓋範圍是5度,在探測到來襲目標後2秒內發射0.7~2.5μm波段的紅外脈衝輻射訊號。紅外干擾機能夠持續發射編碼紅外脈衝干擾訊號,使紅外製導反坦克彈藥的制導電路產生假訊號,可有效干擾“TOW”、“龍”、“霍特”等反坦克飛彈。

煙霧彈系統由94式煙霧發射器和97式煙霧彈組成。該系統可在3秒內在距離坦克50~80米處形成氣溶膠煙霧屏障,對敵方的雷射目標指示器和雷射測距機產生禁止,對0.4~14μm波段具有較好的遮蔽作用,持續作用時間為20秒。試驗證明,該系統可使“TOW”、“龍”、“小牛”、“地獄火”等反坦克飛彈的命中率降低75~80%;使“霍特”、“米蘭”等反坦克飛彈的命中率降低2/3;使雷射測距機輔助射擊的各種火炮命中率下降2/3。

除軟防護系統外,中國99式主戰坦克上還可以安裝新型主動式防禦系統。該系統由控制裝置、毫米波雷達、發射系統組成,各子系統採用了模組化設計,可以快速更換。該系統的工作原理是:車長將系統置於工作狀態,此時雷達採用監視工作狀態。當探測到距坦克50米之內、在規定的範圍內飛行的目標時,雷達自動轉換成跟蹤模式,並向火控計算機提供目標的彈道數據,由火控計算機確定來襲彈藥是否可能命中坦克。如判斷來襲彈藥會命中坦克,雷達則提供精確跟蹤數據,計算機確定防禦彈藥的發射位置和時間,在來襲彈藥距坦克1.5~4.2米處爆炸,擊中來襲彈藥,使來襲彈藥的彈頭提起爆炸或使其偏離飛行軌道。如判斷來襲彈藥不構成威脅,雷達則恢復到監視狀態。主動防禦系統可對付速度為70~700米/秒的來襲目標,系統重新做好準備只需0.2~0.4秒。該系統對協同作戰的步兵危險區為20~30米。另外,該系統可自動識別假目標,如飛鳥、子彈、炮彈破片和己方發射的炮彈或飛彈等。主動防禦系統可安裝在多種裝甲車輛上,可將裝甲車輛的生存能力提高近2倍。安裝該系統的坦克不會對其他坦克產生電磁干擾,系統本身也有良好的反電子干擾能力。

在98式坦克的內部安裝有集體三防裝置和自動滅火抑爆系統,戰鬥艙、駕駛艙及其艙蓋的內壁加裝有一層防輻射襯層,可降低r射線對乘員的傷害。此外,在坦克被穿甲彈擊中時還可以防止乘員受到從內部崩落的碎片的傷害。車體和炮塔均塗有三色迷彩塗層。

在裝甲車輛內,有效的滅火抑爆系統應該具備敏感的探測器、快速的控制系統和有效的滅火劑,這樣才能有效制止爆炸和徹底地避免“二次效應”。通過研究人員地反覆試驗證明。如在130毫秒內撲滅坦克內的各種火災,就能夠避免各種油氣混合物的爆炸。在預防二度燒傷時,只要10瓦/平方公分熱輻射作用在皮膚表面的時間不超過100毫秒,就能使乘員避免遭受較為嚴重的二度燒傷。但是,如果壓力的作用在50毫秒以上時,同樣會造成人體的各部位損傷甚至死亡。因此,自動滅火抑爆系統的反應時間越快、抑制超壓和避免燒傷效果就越好。

對抗系統

中國99式主戰坦克中國99式主戰坦克

調頻通信是擴展頻譜(擴頻)通信的一種,作為通信電子對抗的重要手段被廣泛套用於裝甲車輛的通信系統。中國99式主戰坦克上採用的是新型VHF-2000型坦克通信系統,該系統具備良好的電子對抗性能,系統通用性好,便於使用維修,可靠性高,電磁兼容性及同台多機工作性能良好等特點。在98式坦克炮塔後部右側,有一具敵我識別與雷射通信系統,其雷射敵我識別與雷射光波作為載波傳遞訊號。這是一套小型化的一機多功能的車載系統,供車長用於敵我識別、發射數字指令、進行語音通信,並可發展用於雷射搜尋。系統的全方位接收機控制頭也可用於對0.9~1.06μm雷射告警器。該系統可抗光、電、磁干擾,工作距離≥3.6公里,高低向-10~+45度(與車長周視鏡相同),水平向360度,識別一次目標時間≤0.6秒,有60種敵我識別密碼。系統能顯示敵我識別結果。數字通信指令、正在通信與等待通信車的概略方位。

在坦克炮塔尾艙右側頂甲板上方,裝有9602型GPS導航定位接收天線,負責接收並放大導航衛星發射的高頻訊號,並變成中頻訊號送入接收機。在炮塔尾艙內右側甲板上,接收並處理來自天線的中頻訊號盒來自GPS接收機顯示控制器的控制指令,其顯示控制器安裝在炮塔內右側座圈下方,顯示導航信息並輸入輸出控制指令。9602型GPS衛星導航儀是二通道的C/A碼接收機,可對四顆衛星按時分制進行時序觀測,採用L1載波上調製的C/A碼進行續距測量,由導航處理機實時求出三維位置和速度。如果可供觀測的衛星只有三顆時,接收機可以將人工輸入的高程或上次三維定位得到的高程作為已知值,進行二維定位,實時求出經緯值,對於軍事用戶而言,可將經緯值交換成我國九四軍用網路坐標值。9602型GPS接收裝置被動式導航、無積累誤差、保密性較好。可全天候向乘員提供坦克所處位置的三維坐標式軍用網路直角坐標,能提供坦克的行進方位、行進速度等數據。輸入目標可提供目標的方位和距離。輸入多個航路點後可建立航線,並對偏航距離和接近目標距離進行報警。設備本身具備進行共況自檢和故障診斷功能。9602型GPS屬單一的粗碼定位系統,其精度目前相對較低(100米),對於有些戰術要求還不能滿足。“GLONSS/GPS”兼容型導航定位位置在我國已研發成功。它的精度可以達到20米。單一GPS只是過渡產品,最終要被雙G兼容機所取代,一旦98改進型坦克配備了雙G兼容機,則可與車內電台、雷射測距等設備連線起來,構成車際信息系統,可實現戰場管理,火力支持、目標營救、敵我識別等多種戰術任務,屆時99改進型坦克將成為解放軍最新的數位化坦克

在中國99式主戰坦克炮長艙門後部基座上,裝有一具新穎獨特的裝置,此即為雷射壓制觀瞄系統。由於紅外干擾機的作用僅局限於干擾紅外製導方式的飛彈,不能幹擾其它方式制導的飛彈,要具備多功能幹擾能力,就要為坦克配備多種不同的光電對抗設備。該系統在與敵方對抗時,能起到干擾和壓制對方觀瞄系統的作用。該系統供車長或炮長操作,能發射雷射束對敵方觀瞄體系進行壓制、干擾。由於雷射束固有的特性,既然能壓制干擾觀瞄系統,那么對人體的危害性是不言而喻的。特別是對於使用直視型光學觀瞄鏡對己方觀瞄的敵方人員的眼睛,其殺傷效果特別明顯。另外,雷射壓制觀瞄系統還可以對敵方使用可見光、近紅外光電感測器的火控、制導系統(如雷射測距機、微光夜視儀、電視攝像頭、觀瞄鏡等)實施干擾,使之飽和失效,甚至產生永久性損壞,即儀器致盲,從而失去戰鬥能力。同樣,為預防敵方對己方實施雷射照射,98式坦克上的駕駛員均配有防雷射光鏡。雷射壓制觀瞄系統由微機控制器、跟蹤轉台及隨動系統、雷射壓制儀、熱成像干擾機(氣體雷射發射機)組成。為實現車長、炮長遙控跟蹤瞄準,對跟蹤轉台採用數字式位置死循環控制方式。該系統可360度全方位工作,俯仰角為-12~90度,跟蹤角速度左右為45度/秒,俯仰40度/秒。從炮長(或車長)按下按鈕到系統對準目標只需1秒鐘。雷射輸出能量為1000兆焦,脈衝重複工作頻率為10次/秒,最大作用距離為4000米,系統連續工作時間為30分鐘,雷射器的壽命為120萬次。

動力傳動系統

中國99式主戰坦克中國99式主戰坦克

長期以來,缺乏大功率引擎是制約中國主力坦克水平的一大技術瓶頸。經過不懈努力,中國在80年代末研發成功了多種1200馬力的大功率柴油引擎。其中150HB系列的1200馬力渦輪增壓中冷式大功率柴油引擎的性能較為出色,被選中作為98式坦克的動力系統。可能是在設計時參考和借鑑了德國MTU公司的MB871ka501型引擎的設計理念,所以150HB引擎與其有著驚人的相似之處。

由於安裝了大功率引擎,51噸重的98式坦克的單位功率達到了23.54馬力/噸,最大公路時速高達70公里/小時,0~32公里加速時間為12秒。在輸出功率相同的情況下,150HB引擎的質量比英國“挑戰者”坦克上安裝的CV12TVC-1200型引擎輕15%。

為適應裝甲兵的發展要求,中國在150HB柴油引擎的基礎上研發成功了具有世界水準的150HB1500馬力大功率引擎,其研製時瞄準的目標九四德國的MT883型引擎。該引擎已安裝在98改進型坦克上。經測試,中國99式主戰坦克改進型坦克的最大公路時速和最大越野時速分別為80公里/小時和60公里/小時。

在中國99式主戰坦克上仍採用傳統的機械傳動、液力控制裝置。傳動裝置由傳動箱、兩個側變速箱和同軸側傳動器組成。側變速箱為行星式,帶摩擦離合器,採用液力操縱,有7個前進檔和1個倒檔,每個變速箱內有2個閉鎖離合器和4個機械式制動器。

在行走部分上,中國99式主戰坦克採用兩條雙銷掛膠履帶(每條由85塊履帶板組成,總質量為2.1噸,使用壽命為10000公里)、6對直徑為730公里的雙緣路輪、兩對掛膠托帶輪、兩對掛膠托邊輪以及主動輪和誘導輪組成,主動輪在後,誘導輪在前。在第一、第二和第六路輪上安裝有液力套筒式避震器和“Z”形軸避震器。懸吊裝置的扭桿沿底甲板橫向布置,操縱裝置的拉桿沿側甲板布置。由於對扭桿進行了改進,路輪行程增至340毫米,從而使車輛平均行駛速度提高了12%,從停車狀態加速到42公里/小時只需10秒。

改進

中國99式主戰坦克中國99式主戰坦克

由於中國99式主戰坦克在防護、火力和火控方面已具相當水準,提高動力系統的可靠性問題就顯得日益突出。由於引擎體積的問題,中國99式主戰坦克的動力傳動室採用縱置布局,造成車體過長和過重,阻礙了其性能提升。在安裝相同功率引擎的情況下,北方工業公司新近推出的MBT-2000型坦克由於改進了引擎並採用橫置布局,其車體長度僅為6.487米,使得戰鬥全重為46噸的MBT-2000的車體防護性能反而優於51噸重的98式坦克。所以,在99式坦克投入大規模生產前,為其更換全新的底盤已勢在必行。經過長時間考驗證明,MBT-2000型坦克的動力傳動系統的可靠性是中國國內最好的,與世界先進水平差距較小。如將中國99式主戰坦克的炮塔略加改進後安裝在MBT-2000坦克的底盤上,將會使整車性能有大幅提高。中國科研人員曾對一輛98式坦克進行了改進,將其炮塔安裝在MBT-2000坦克底盤上,改裝後的坦克命名為99改型坦克。該坦克戰鬥全重為50噸,車體前部防護性能相當於650毫米厚的均質裝甲。為對付更大的威脅,在必要情況下可以在炮塔的前裝甲上焊接楔形複合裝甲塊,可以進一步提高炮塔的防護能力。有關單位曾將一輛99式坦克進行了類似的試驗,結果較為滿意。
