不鏽鋼複合管

不鏽鋼複合管

不鏽鋼複合管是一種中空的長條圓形鋼材,主要廣泛用於石油、化工、醫療、食品、輕工、機械儀表等工業輸送管道以及機械結構部件等。另外,在折彎、抗扭強度相同時,重量較輕,所以也廣泛用於製造機械零件和工程結構,也常用作家具廚具等。

基本信息

中文名:不鏽鋼複合管

外文名:Stainlesssteelpipe

屬性:耐磨損保護可伸縮的

套用:食品、輕工、機械儀表

工藝:圓鋼準備、加熱

詞性:名詞

詳細介紹

硬度

不鏽鋼複合管一般常用布氏、洛氏、維氏三種硬度指標來衡量其硬度。

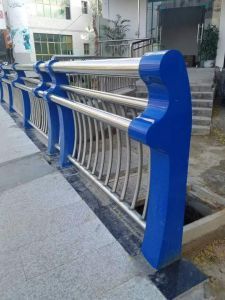

1 不鏽鋼複合管

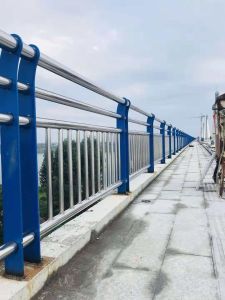

0 不鏽鋼複合管

布氏硬度

在不鏽鋼複合管標準中,布氏硬度用途最廣,往往以壓痕直徑來表示該材料的硬度,既直觀,又方便。但是對於較硬的或較薄的鋼材的鋼管不適用。

洛氏硬度

不鏽鋼複合管洛氏硬度試驗同布氏硬度試驗一樣,都是壓痕試驗方法。不同的是,它是測量壓痕的深度。洛氏硬度試驗是當前套用很廣的方法,其中HRC在鋼管標準中使用僅次於布氏硬度HB。洛氏硬度可適用於測定由極軟到極硬的金屬材料,它彌補了布氏法的不是,較布氏法簡便,可直接從硬度機的錶盤讀出硬度值。但是,由於其壓痕小,故硬度值不如布氏法準確。

維氏硬度

不鏽鋼複合管維氏硬度試驗也是一種壓痕試驗方法,可用於測定很薄的金屬材料和表面層硬度。它具有布氏、洛氏法的主要優點,而克服了它們的基本缺點,但不如洛氏法簡便,維氏法在鋼管標準中很少用。

硬度檢測

不鏽鋼複合管的內徑在6.0mm以上,壁厚在13mm以下的退火不鏽鋼複合管材,可以採用W-B75型韋氏硬度計,它測試非常快速、簡便,適於對不鏽鋼複合管材做快速無損的合格檢驗。不鏽鋼複合管內徑大於30mm,壁厚大於1.2mm的不鏽鋼複合管,採用洛氏硬度計,測試HRB、HRC硬度。不鏽鋼複合管內徑大於30mm,壁厚小於1.2mm的不鏽鋼複合管,採用表面洛氏硬度計,測試HRT或HRN硬度。內徑小於0mm,大於4.8mm的不鏽鋼複合管,採用管材專用洛氏硬度計,測試HR15T硬度。當不鏽鋼複合管內徑大於26mm時,還可以用洛氏或表面洛氏硬度計測試管材內壁的硬度。

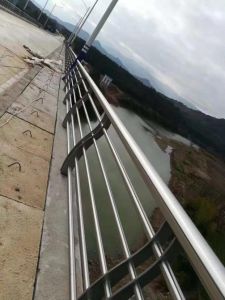

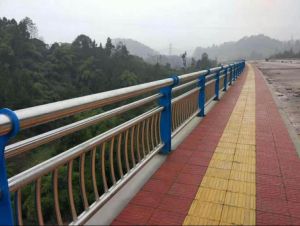

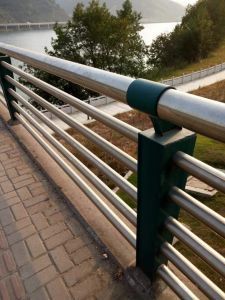

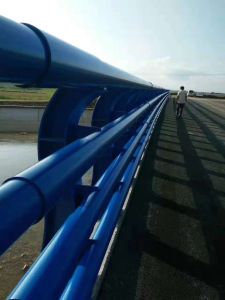

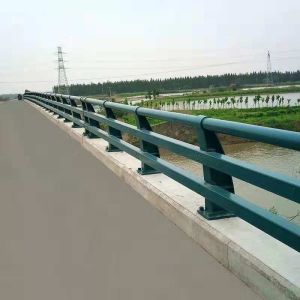

產品展示

不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管
不鏽鋼複合管不鏽鋼複合管

貿易情況

不鏽鋼複合管不鏽鋼複合管

不鏽鋼出口是我國出口經濟的重要組成部分,它對拉動我國經濟成長具有重要作用,但是,從目前我國不鏽鋼對外貿易的情況來看,我國的不鏽鋼出口遇到了較大的阻力。

去年以來,國外頻繁的傳來對我國不鏽鋼鑄造產品進行“雙反”的訊息,這對我國不鏽鋼鑄造產業來講具有很大的影響,出口是我國不鏽鋼產業發展中的一大部分,在其產業發展中占有巨大的市場份額,在面對經濟低迷,發展速度放緩的情況下,我國的不鏽鋼產業的發展就應該不斷的提升產品質量,更好的發展海外貿易和應對貿易保護主義的打壓,將產品與環境保護、能源資源、人文環境結合起來,提升不鏽鋼產品的競爭力,只有這樣才能在對外貿易中取得不敗的地位。

屬性

表面電阻小於1000兆;耐磨損保護;可伸縮的;優異的耐化學性能;良好的耐鹼金屬和酸性能;韌性強;阻燃。

工藝

不鏽鋼無縫管的的生產工藝 a.圓鋼準備;b.加熱;c.熱軋穿孔;d.切頭;e.酸洗;f.修磨;g.潤滑;h.冷軋加工;i.脫脂;j.固溶熱處理;k.矯直;l.切管;m.酸洗;n.成品檢驗。

抗拉強度

序號​ ​名稱 量的符號​ ​單位符號 含義​
​一 強度​​​ ​強度指金屬在外力作用下,抵抗塑性變形和斷裂的能力
​1 ​抗拉強度 ​σb ​MPa ​金屬試樣拉伸時,在拉斷前所承受的最大負荷與試樣原橫截面面積之比稱為抗拉強度
Pb
σb=——
Fo
式中Pb——試樣拉斷前的最大負荷(N)
Fo——試樣原橫截面積(mm)

抗彎強度

​名稱​ 量的符號​​ 單位符號​ 含義​​
​抗彎強度 ​σbb ​MPa ​試樣在位於兩支承中間的集中負荷作用下,使其折斷時,折斷截面所承受的最大正壓力
8PL
對圓試樣:σbb=——
πd
8PL
對矩形試樣:σbb=——
2bh
式中P——試樣所承受最大集中載荷(N)
L——兩支承點間的跨距(mm)
d——圓試樣截面之外徑(mm)
b——矩形截面試樣之寬度(mm)
h——矩形截面試樣之寬度(mm)

分類

不鏽鋼複合管按材質分為普通碳素鋼管、優質碳素結構鋼管、合金結構管、合金鋼管、軸承鋼管、不鏽鋼複合管以及為節省貴重金屬和滿足特殊要求的雙金屬複合管、鍍層和塗層管等。不鏽鋼複合管的種類繁多,用途不同,其技術要求各異,生產方法亦有所不同。當前生產的鋼管外徑範圍0.1—4500mm、壁厚範圍0.01~250mm。為區分其特點,通常按如下的方法對鋼管進行分類。

生產方式

不鏽鋼複合管不鏽鋼複合管

不鏽鋼複合管按生產方式分為無縫管和焊管兩大類,無縫鋼管又可分為熱軋管,冷軋管、冷拔管和擠壓管等,冷拔、冷軋是鋼管的二次加工;焊管分為直縫焊管和螺鏇焊管等。

斷面形狀

不鏽鋼複合管按橫斷面形狀可分為圓管和異形管。異形管有矩形管、菱形管、橢圓管、六方管、八方管以及各種斷面不對稱管等。異形管廣泛地用於各種結構件、工具和機械零部件。與圓管相比,異形管一般都有較大的慣性矩和截面模數,有較大的抗彎、抗扭能力,可以大大減輕結構重量,節約鋼材。

不鏽鋼複合管按縱斷面形狀可分為等斷面管和變斷面管。變斷面管有錐形管、階梯形管和周期斷面管等。

管端形狀

不鏽鋼複合管不鏽鋼複合管

不鏽鋼複合管根據管端狀態可分為光管和車絲管(帶螺紋鋼管)。車絲管又可分為普通車絲管(輸送水、煤氣等低壓用管,採用普通圓柱或圓錐管螺紋連線)和特殊螺紋管(石油、地質鑽探用管,對於重要的車絲管,採用特殊螺紋連線),對一些特殊用管,為彌補螺紋對管端強度的影響,通常在車絲前先進行管端加厚(內加厚、外加厚或內外加厚)。

用途分類

按用途可分為油井管(套管、油管及鑽桿等)、管線管、鍋爐管、機械結構管、液壓支柱管、氣瓶管、地質管、化工用管(高壓化肥管、石油裂化管)和船舶用管等。

生產

不鏽鋼焊管生產工藝:

原料--分條--焊接制管--修端--拋光--檢驗(噴印)--包裝--出貨(入倉)(裝飾焊管)。

原料--分條--焊接制管--熱處理--矯正--矯直--修端--酸洗--水壓測試--檢驗(噴印)-包裝--出貨(入倉)(焊管工業配管用管)。

不鏽鋼行業

不鏽鋼行業是一項新興的行業,起源於20世紀80年代初期,經過20來年的開拓與探索,在國內市場已頗具知名度和一定影響力。

當前生產企業達130多家,具有良好的發展、擴大的勢頭。整個行業穿孔設備38台。冷軋、冷拔設備500多台,冶煉設備6座,全部採用爐外精煉,其他設備比較齊全。企業的生產能力和規模都在不斷的擴大和增強。2001年度,產值超億元企業有5家,10多家企業被評為市、區星級企業。為了保證產品質量,水壓、渦流和超音波探傷、直讀譜儀等分析檢測設備都在不斷增加和完善。2001年經上級技術監督部門抽樣檢測,合格率達80%以上。擁有各類高中級職稱的技術、管理人員300多人,是企業逐步走上規範化生產、管理軌道。溫州不鏽鋼行業主要是生產不鏽鋼複合管和不鏽鋼棒,品種、規格、型號已達400多種。2001年不鏽鋼銷售額達17.15億元,產量達10.6萬噸。不鏽鋼棒2.22億元,產量2,11萬噸,上交國家稅金達1億多元。鋼管出口量也逐年增大,2001年為5000T,預計今年出口量為8000~10000T,已有10來家企業取得自營進出口權。不鏽鋼複合管遠銷東南亞、歐盟數十個國家和地區,深受國外商家和用戶的讚賞。

不鏽鋼複合管不鏽鋼複合管

不鏽鋼複合管產業在溫州原來是空白,發展迅速,規模不斷擴大,但生產能力還有一定的差距,仍不能滿足國內市場的需求。溫州不鏽鋼行業今後的發展思路和具體做法是:

⒈以提高產品產量為中心,加強企業內部管理,提高企業的規模、檔次為目標,進一步提高溫州不鏽鋼複合管和企業的知名度,鼓勵企業向集團化發展,加強技術人員、管理人才的引進和培養,加強生產裝備建設,保證和提高產品質量。

⒉走向品牌發展之路,數量溫州不鏽鋼行業和企業家的信用,塑造中國品牌意識。

⒊建立溫州不鏽鋼複合管生產園區,集聚不鏽鋼生產企業,使之上規模、上檔次、創龍頭、創名牌,形成集團化生產;通過兼併、掛靠、參股、聯合等方式,實現浙江省經貿廳的“重點發展”的規劃目標。

⒋辦好溫州不鏽鋼專業市場。不鏽鋼行業發展迅速,但由於沒有一定規模的專業市場,不能招來五湖四海客,因而生產企業只能在全國各地設點經營,既增加了企業成本,又阻礙了企業的發展。若建成了專業市場,集生產、銷售服務於一體,將使生產企業真正的立足背地、走向全國、衝出國門。

304鋼生鏽現象原因

氯離子廣泛存在,比如食鹽、汗跡、海水、海風、土壤等等。不鏽鋼在氯離子存在下的環境中,腐蝕很快,甚至超過普通的低碳鋼,氯離子與合金元素中的Fe形成配合物,將Fe正電位降低,繼而被氧化劑奪去電子而被氧化[1]。

所以對不鏽鋼的使用環境有要求,而且需要經常擦拭,除去灰塵,保持清潔乾燥。

316和317不鏽鋼是含鉬不鏽鋼種。317不鏽鋼中的鉬含量略高於316不鏽鋼.由於316不鏽鋼中含鉬,該鋼種總的性能優於310和304不鏽鋼,高溫條件下,當硫酸的濃度低於15%和高於85%時,316不鏽鋼具有廣泛的用途。316不鏽鋼還具有良好的耐氯化物侵蝕的性能,所以通常用於海洋環境。

套用前景

不鏽鋼複合管不鏽鋼複合管

不鏽鋼複合管是一種經濟的斷面鋼材,是鋼鐵工業中的一項重要產品,可廣泛用於生活裝飾和工業,市面上很多人用於製作樓梯扶手、護窗、欄桿、家具等。常見的有201和304兩種材質。

占全部鋼材總量的8%一16%左右,它在國民經濟中的套用範圍極為廣泛。由於鋼管具有空心斷面,因而最適合作液體、氣體和固體的輸送管道;同時與相同重量的圓鋼比較,鋼管的斷面係數大、抗彎抗扭強度大,所以也成為各種機械和建築結構上的重要材料。用不鏽鋼複合管制成的結構和部件,在重量相等的情況下,比實心零部件具有更大的截面模數。所以,不鏽鋼複合管本身就是一種節約金屬的經濟斷面鋼材,它是高效鋼材的一個重要組成部分,尤其在石油鑽采、冶煉和輸送等行業需求較大,其次地質鑽探、化工、建築工業、機械工業、飛機和汽車製造以及鍋爐、醫療器械、家具和腳踏車製造等方面也都需要大量的各種鋼管。隨著原子能、火箭、飛彈和航天工業等新技術的發展,不鏽鋼複合管在國防工業、科學技術和經濟建設中的地位愈加重要。

不鏽鋼複合管安全可靠、衛生環保、經濟適用,管道的薄壁化以及新型可靠、簡單方便的連線方法的開發成功,使其具有更多其它管材不可替代的優點,工程中的套用會越來越多,使用會越來越普及,前景看好。

由於不鏽鋼已具備建築材料所要求的許多理想性能,它在金屬中可以說是獨一無二的,而其發展仍在繼續。為使不鏽鋼在傳統的套用中性能更好,一直在改進現有的類型,而且,為了滿足高級建築套用的嚴格要求,正在開發新的不鏽鋼。由於生產效率不斷提高,質量不斷改進,不鏽鋼已成為建築師們選擇的最具有成本效益的材料之一。

不鏽鋼集性能、外觀和使用特性於一身,所以不鏽鋼仍將是世界上最佳的建築材料之一。

隨著中國改革開放政策的實施,國民經濟獲得快速增長,城鎮住宅、公共建築和旅遊設施大量興建,對熱水供應和生活用水供給提出了新的要求。特別是水質問題,人們越來越重視,要求也不斷提高。鍍鋅鋼管這一常用管材因其易腐蝕性,在國家相關政策的影響下,將逐漸退出歷史舞台,塑膠管、複合管及銅管成了管道系統的常用管材。但在許多情況下,不鏽鋼複合管更有優越性,特別是壁厚僅為0.6~1.2mm的薄壁不鏽鋼複合管在優質飲用水系統、熱水系統及將安全、衛生放在首位的給水系統,具有安全可靠、衛生環保、經濟適用等特點。已被國內外工程實踐證明是給水系統綜合性能最好的、新型、節能和環保型的管材之一,也是一種很有競爭力的給水管材,必將對改善水質、提高人們生活水平發揮無可比擬的作用。

在建築給水管系中,由於鍍鋅鋼管已經結束了百年輝煌的歷史,各種新型塑膠管及複合管得到迅速發展,但各種管材還不同程度地存在著一些不足,遠不能完全適應供水管系的需要和國家對飲用水及有關水品質的要求。因此,有關專家預言:建築給水管材最終將恢復到金屬管的時代。根據國外的套用經驗,在金屬管中認定薄壁不鏽鋼複合管為綜合性能最好的管材之一。

推廣

薄壁不鏽鋼複合管,國內於20世紀90年代末才開始生產、使用,是當今管材領域嶄露頭角的新生族,已大量套用於建築給水和直飲水的管路。

薄壁不鏽鋼複合管經久耐用,已被工程界公認,而且有關方面正在從減小壁厚、降低價格方面著手,以利於進一步推廣。特別是小口徑的不鏽鋼複合管,價格不高,因此配套的連線方法、管件之可靠性及價格是決定它發展的主要因素。國內在四川、廣東、浙江、江蘇等地已有開發商自主開發了連線技術和管件,是很有發展前途的管材。建設部和相關部門也非常重視這一新型管材,據中國技術市場管理促進中心、國科市字[2001]71號檔案,關於推廣套用“高徑壁比高精度不鏽鋼中、高壓供水管及配套管件與專用技術”的通知中獲知,薄壁不鏽鋼複合管這一技術與產品的推廣套用對提高中國現代建築的檔次,改善與保障供水水質都具有重要意義。

同時,建設部很重視薄壁不鏽鋼複合管材的推廣套用。《薄壁不鏽鋼水管》的行業標準已於2001年發布執行。相關管道工程技術規程及安裝圖集,建設部已發文,正由同濟大學負責編制。當前,四川、廣東、浙江、江蘇等地都有專業廠家生產薄壁不鏽鋼複合管,產品已趨成熟期,因而,推廣套用的時機已到。

國內前景看好

①建築給水管道需求大

根據《建築事業“九五”計畫和2010年遠景目標綱要》測算,2001~2010年間,每年管材的需求量為50~60萬km,其中住宅建築區內冷熱水管需求量為40萬km。有人認為,不鏽鋼水管的開發,對提高城市現代建築的檔次,意義重大。

②管道直飲水發展迅速

隨著國民經濟的發展,管道直飲水在國內北京、深圳、上海、重慶等城市發展迅速,經濟發達的中等城市也積極規劃直趕而上。在直飲水中,不鏽鋼複合管系無疑是首屈一指的。當前國內上檔次的賓館、公共場所都已配置或在配置直飲水管道。

③國產替代進口前途廣闊

為了推廣不鏽鋼複合管,中國從20世紀90年代以來從減小壁厚、降低成本方面著手,解決“高徑壁比高精度”的薄壁不鏽鋼複合管技術問題,使不鏽鋼複合管得到推廣套用,發展很快。一種管道要能全面推廣套用,少不了國產化。當,國內已有一部分廠家具備了生產和進一步開發薄壁不鏽鋼複合管材和管件的能力。

連線方式

不鏽鋼複合管的連線方式多樣,常見的管件類型有壓縮式、壓緊式、活接式、推進式、推螺紋式、承插焊接式、活接式法蘭連線、焊接式及焊接與傳統連線相結合的派生系列連線方式。這些連線方式,根據其原理不同,其適用範圍也有所不同,但大多數均安裝方便、牢固可靠。連線採用的密封圈或密封墊材質,大多選用符合國家標準要求的矽橡膠、丁腈橡膠和三元乙丙橡膠等,免除了用戶的後顧之憂。

卡壓連線步驟

1、斷管:按所需長度切斷管材,斷管時,不可用力過大,防止管材失圓。

2、去除毛刺:管材切斷後,應將毛刺去除乾淨、以免割傷密封圈。

3、劃線標記:為使鋼管完全插入管件承口,必須在管端對插入長度進行標記畫線。

4、裝配:密封圈應正確安裝在管件的U型槽內,將管子插入管件承口內,等待壓接。

5、壓接:壓接時,管件凸起部位放在模具凹形槽內,鉗口與管軸線保持垂直。

6、檢查:壓接完成後,使用專用量規對壓接尺寸進行檢查。

標識方法

表示方法

①用國際化學元素符號和本國的符號來表示化學成份,用阿拉伯字母來表示成份含量:

如:中國、俄國12CrNi3A

②用固定位數數字來表示鋼類系列或數字;如:美國、日本、300系、400系、200系;

③用拉丁字母和順序組成序號,只表示用途。

編號規則

①採用元素符號;

②漢語拼音,平爐鋼:P;沸騰鋼:F;鎮靜鋼:B;甲類鋼:A;T8:特8;GCr15:滾珠。

合結鋼、彈簧鋼,如:20CrMnTi60SiMn、(用萬分之幾表示C含量)。

不鏽鋼、合金工具鋼(用千分之幾表示C含量),如:1Cr18Ni9千分之一(即0.1%C),不銹C≤0.08%如0Cr18Ni9,超低碳C≤0.03%如0Cr17Ni13Mo。

標示方法

美國鋼鐵學會是用三位數字來標示各種標準級的可鍛不鏽鋼的。其中:

①奧氏體型不鏽鋼用200和300系列的數字標示,例如,某些較普通的奧氏體不鏽鋼是以201、304、316以及310為標記。

②鐵素體和馬氏體型不鏽鋼用400系列的數字表示。鐵素體不鏽鋼是以430和446為標記,馬氏體不鏽鋼是以410、420以及440C為標記,雙相(奧氏體-鐵素體)。

③不鏽鋼、沉澱硬化不鏽鋼以及含鐵量低於50%的高合金通常是採用專利名稱或商標命名。

標準分類

4-1分級分類:

①國家標準GB②行業標準YB③地方標準④企業標準Q/CB

4-2分類:

①產品標準②包裝標準③方法標準④基礎標準

4-3標準水平(分三級):

Y級:國際先進水平I級:國際一般水平H級:國內先進水平

4-4國標:

GB1220-84不銹棒材(I級)GB4241-84不銹焊接盤園(H級)

GB4356-84不銹焊接盤園(I級)GB1270-80不銹管材(I級)

GB12771-91不銹焊管(Y級)GB3280-84不銹冷板(I級)

GB4237-84不銹熱板(I級)GB4239-91不銹冷帶(I級)

新品

200系D7S

產品描述:D7S的鎳含量約2.5%,比D11鎳含量略低,計價格也相對較低。1%鎳含量的不鏽鋼在一定程度上將是D7S市場供應的關鍵,因此在競爭力、綜合品質較高的不鏽鋼使用率高的領域也將是銷售計畫的重要部分。

套用領域:新產品的目標市場如不鏽鋼廚房器具設備等領域展開不鏽鋼鋼管的市場銷售計畫。

雙向式

產品描述:該材料的抗拉強度為980~1180MPa,最高工作溫度可達90℃。

套用領域:苛刻海底環境的管道用管

鍋爐式

產品描述:超(超)臨界機組是發電設備現代化和節能減排的基礎。在超(超)臨界鍋爐的重要受壓部件中,工作溫度最高、工作環境最為惡劣的部件是過熱器和再熱器。之前,中國國內所用的該類材料全部從國外進口,而國際上僅有10家鋼鐵材料製造商能力有限,此類材料缺口較大,進口價格昂貴,且採購困難,供不應求,嚴重影響了中國超超臨界鍋爐的生產及電能的發展。中國當前對於電站鍋爐用管的需求每年大約在三萬噸左右,且隨著超(超)臨界發電技術的不斷提高,需求量逐年擴大。國內幾家大型企業在紛紛投入大量的人力、財力,致力於此類產品的研發、生產,並取得了相當大的成績。一方面為國家的電力事業發展做出了自己的貢獻,同時,也給企業帶來了可觀的經濟效益。

套用領域:電站鍋爐行業,主要是過熱器和再熱器高溫段等關鍵部位。

規格表

​規格 ​數量 ​規格 數量​ 規格​ ​數量
​6-12×1.5-2.5 ​18 ​73×4-4.5-5-6-7-8-9-10-12-15 ​50 ​219×30-40 ​65
​14×1.5-2.5-3 ​20 ​76×4-4.5-5-6-7-8-9-10-12-14 ​60 ​245×8-10-14-17-20-22 ​105
​16×1.5-2.5-4 ​30 ​83×4.5-5-10 ​30 ​245×25-28-30-34-40 ​84
​18×2.3-4-5 ​20 ​89×4.5-8-10 ​40 ​273×7-9-12-15-18-20-25 ​100
​20×2.5-3-5 ​17 ​95×4.5-6-8 ​​50 ​273×30-35-38-40 ​50
​24×2.5-3-4-5-6 ​25 ​102×4.5-5-6-10-12-14-16-20 ​80 ​299×8-12-16-20-24-28 ​60
​25×2.5-3-4-5-6 ​28 ​108×4.5-5-14-18-20-22 ​75 ​299×30-32-36-38-40 70​
​28×3-3.5-4-5-6 ​​30 ​114×4.5-5-6-7-8-10-12-14-18-20 ​100 ​325×8-12-14-18-38 120​
​32×3.5-4-5-6-8 ​40 ​121×4.5-5-6-7-8-10-12-14-16-20 ​102 ​325×28-32-34-38 ​75
​34×4-5-6-8 ​35 ​127×4.5-5-6-7-8-10-12-14-16-20 ​95 ​351×10-16-20-25-40 ​120
​36×3.5-5-6-8 ​30 ​133×4.5-6-8-12-14-16-18-20-25-30 120​ ​355×6-18-20-25-30-40 ​45
​38×4-5-6-7-8-9-10 ​33 ​140×5-6-7-8-9 ​50 ​377×8-12-15-20-24-28 ​128
​39×3.5-5-8-10 ​30 ​146×4.5-6-8 ​60 ​377×30-37-40 ​60
​42×3.5-4-5-6-7-8-9-10 ​35 ​152×4.5-6- ​60 ​402×10-20-25-30-35 ​70
​45×3.5-4-5-6-7-8-9 ​40 ​159×4.5-6-10-12-14 ​80 ​406×10 ​110
​48×3.5-4-5-6-7-8-9-10 24​ ​159×16-18 ​30 ​426×10 ​97
​51×3.5-4-5-6-7-8-9-10 ​60 ​168×8-25-30-35 ​130 ​450×10-20-25-34-40 ​108
​56×3.5-4-5-6-7-8-9-10 58​ ​180×8-12-16-25-30 ​105 ​480×25-30-40 ​95
​57×3.5-5-6-7-8-9-10-12 ​50 ​180×32-34-38-40 102​ ​500×10-34-40-45 ​100
​60×3.5-4.5-5-6-7-8-9-12-14 ​60 ​194×6-8-25-30-40 ​140 ​510×10-25-34-40-45 ​110
​63×3.5-4.5-5-6-7-8-9-10-12-14 ​40 ​203×6-7-10-15-20-25-30 ​90 ​530×20-30-40 ​140
​68×4-4.5-5-6-7-8-9-10-12-14-16 ​35 ​203×32-36-40 ​70 ​560-720*6-10-24-45
​70×4-4.5-5-6-7-8-9-10-12-15-16 ​40 ​219×6-8-12-16-18-20-25 ​110

雙相不鏽鋼

產品描述:這種不鏽鋼在尿素-氨基甲酸鹽溶液中具有良好的耐蝕性,在氯化物環境中擁有很高的抗應力腐蝕開裂能力。同時,該雙相不鏽鋼機械性能優異,可套用於安全性要求較高的廠房建設。

套用領域:化工業,建築業。

鋼管尺寸及允許偏差

偏差等級

標準化外徑允許偏差

​偏差等級 ​標準化外徑允許偏差
​D1 ​±1.5%,最小±0.75mm
​D2 ​±1.0%,最小±0.50mm
​D3 ±0.75%,最小±0.30mm​
​D4 ​±0.50%,最小±0.10mm

重量計算

流體用不鏽鋼焊管液壓試驗壓力公式(GB/T1277-2008):

P=2RS/D

式中:P-試驗壓力,MPa;

R-應力,取屈服點50%,MPa;

S-鋼管的公稱壁厚,mm;

D-鋼管的公稱外徑,mm。

W=(外徑-壁厚)×壁厚×0.02491=KG/M(每米重量)。

不鏽鋼複合管執行標準

不鏽鋼複合管不鏽鋼複合管

GB2270-80不鏽鋼無縫鋼管GB/T14976-94流體輸送用不鏽鋼複合管

GB/T14975-2002結構用不鏽鋼複合管

GB/T14976-2002輸送流體用不鏽鋼複合管

GB13296-91鍋爐管、熱交換器用不鏽鋼複合管

(GJB2608-96)(YB676-73)航空用結構管、厚壁無縫鋼管

(GJB2296-95)(YB678-71)航空用不鏽鋼複合管

(YB/T679-97)(YB679-71)航空用18A空心鉚釘薄壁無縫鋼管

(GJB2609-96)(YB680-71)航空用結構管、薄壁無縫鋼管

(YB/T681-97)(YB681-71)航空用導管20A薄壁無縫鋼管

GB3090-82小直徑不鏽鋼鋼管

GB5310-2008高壓鍋爐用無縫鋼管

GB3087-2008低中壓鍋爐管

GB3089-92不銹耐酸極薄壁無縫鋼管

GB9948-2006石油裂化管

ASTMA213鍋爐、熱交換器用鐵素體和奧氏體合金管

ASTMA269一般用途奧氏體不鏽鋼複合管和焊管

ASTMA312奧氏體不鏽鋼無縫鋼管焊接鋼管焊管

ASTMA450碳素鋼,鐵素體和奧氏體合金鋼管的一般要求

ASTMA530專門用途的鐵素鋼和合金鋼的一般要求

ASTMA789一般要求碳素體奧氏體不鏽鋼無縫鋼管和焊接鋼管

JISG3456-88機械結構用不鏽鋼複合管

JISG3448-88普通管道用不鏽鋼複合管

JISG3459-88管道用不鏽鋼複合管

JISG3463-88鍋爐、熱交換器用不鏽鋼複合管

Q/HYAD化工用無縫鋼管

(0Cr18NI11T)Q/HYADCr18Ni5MO3Si2雙相不鏽鋼無縫鋼管

套用需求

汽車工業

用到不鏽鋼的主要是排氣系統,占汽車不鏽鋼總用量的1/2以上,80%為鐵素體不鏽鋼。汽車發動機產生的廢氣通過廢氣進氣管、前管、軟管、轉換器、中心管最後從消聲器中流出。排氣系統常用鋼種有409L,436L等。汽車消聲器主要使用不鏽鋼焊管。據測算,汽車用到的不鏽鋼複合管占到整個下游對不鏽鋼複合管用量的大約1.5%,而不鏽鋼無縫管和焊管的使用比例大約2:1。

石化工業包括化肥工業

對不鏽鋼複合管的需求量極大,該行業主要使用不鏽鋼無縫管,規格包括:304、321、316、316L、347、317L等,外徑在¢18-¢610左右,壁厚在6mm-50mm左右(一般是選用規格在Φ159mm以上的中低壓輸送管道),具體套用領域為:爐管、物料輸送管、熱交換器管等。

水和煤氣等流體輸送

不鏽鋼複合管道及其輸水設備,是當今世界最先進的基礎性淨水材料,其防腐蝕性能強,鑄鐵管、碳鋼管、塑膠管等,都無法與其相比。

水的準備、貯存、輸送、淨化、再生、海水淡化等水工業最佳選材。年需求大約25000噸。

設備製造和維修

年消耗不鏽鋼複合管20000噸以上。這類行業主要採用衛生或者抗菌級不鏽鋼複合管。採用進口SUS304、316L製作的衛生無縫管,可以滿足食品、生物製藥領域各種介質的特殊要求。抗菌不鏽鋼具有不鏽鋼優點和良好的抗菌性能,在廚房設備、食品工業的工作檯及器皿、醫療器械、日常生活中的餐具及掛毛巾支架、冷藏櫃的托架等領域的需求不斷增加。

材質分類

不鏽鋼複合管按成分可分為Cr系(400系列)、Cr-Ni系(300系列)、Cr-Mn-Ni(200系列)及析出硬化系(600系列)。 200系列—鉻-鎳-錳奧氏體不鏽鋼300系列—鉻-鎳奧氏體不鏽鋼。

301-----延展性好,用於成型產品。也可通過機械加工使其迅速硬化。焊接性好。抗磨性和疲勞強度優於304不鏽鋼。

302-----耐腐蝕性同304,由於含碳相對要高因而強度更好。

303-----通過添加少量的硫、磷使其較304更易切削加工。

304-----即18/8不鏽鋼。GB牌號為0Cr18Ni9。 309—較之304有更好的耐溫性。

316-----繼304之後,第二個得到最廣泛套用的鋼種,主要用於食品工業、製藥行業和外科手術器材,添加鉬元素使其獲得一種抗腐蝕的特殊結構。由於較之304不鏽鋼複合管其具有更好的抗氯化物腐蝕能力因而也作“船用鋼”來使用。SS316則通常用於核燃料回收裝置。18/10級不鏽鋼複合管通常也符合這個套用級別。

型號321—除了因為添加了鈦元素降低了材料焊縫鏽蝕的風險之外其他性能類似304。

400系列—鐵素體和馬氏體不鏽鋼。

408—耐熱性好,弱抗腐蝕性,11%的Cr,8%的Ni。

409—最廉價的型號(英美),通常用作汽車排氣管,屬鐵素體不鏽鋼(鉻鋼)。

410—馬氏體(高強度鉻鋼),耐磨性好,抗腐蝕性較差。

416—添加了硫改善了材料的加工性能。

420—“刃具級”馬氏體鋼,類似布氏高鉻鋼這種最早的不鏽鋼。也用於外科手術刀具,可以做的非常光亮。

430—鐵素體不鏽鋼,裝飾用,例如用於汽車飾品。良好的成型性,但耐溫性和抗腐蝕性要差。

440—高強度刃具鋼,含碳稍高,經過適當的熱處理後可以獲得較高屈服強度,硬度可以達到58HRC,屬於最硬的不鏽鋼之列。最常見的套用例子就是“剃鬚刀片”。常用型號有三種:440A、440B、440C,另外還有440F(易加工型)。

500系列—耐熱鉻合金鋼。

600系列—馬氏體沉澱硬化不鏽鋼複合管。
