名詞解釋

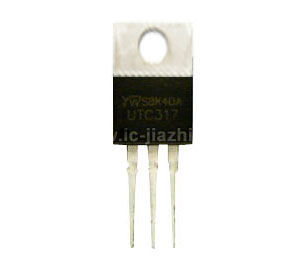

UTC317來自網路超市 YW-UTC317作為輸出電壓可變的集成三端穩壓塊，是一種使用方便、套用廣泛的集成穩壓塊。317系列穩壓塊的型號很多：例如YW-UTC317HVH、W317L等。電子愛好者經常用317穩壓塊製作輸出電壓可變的穩壓電源。
穩壓電源的輸出電壓可用下式計算，Vo＝1.25（1＋R2/R1）。僅僅從公式本身看，R1、R2的電阻值可以隨意設定。然而作為穩壓電源的輸出電壓計算公式，R1和R2的阻值是不能隨意設定的。
首先317穩壓塊的輸出電壓變化範圍是Vo＝1.25V—37V（高輸出電壓的317穩壓塊如YW-UTC317HVA、YW-UTC317HVK等，其輸出電壓變化範圍是Vo＝1.25V—45V），所以R2/R1的比值範圍只能是0—28.6。其次是317穩壓塊都有一個最小穩定工作電流，有的資料稱為最小輸出電流，也有的資料稱為最小泄放電流。最小穩定工作電流的值一般為1.5mA。由於317穩壓塊的生產廠家不同、型號不同，其最小穩定工作電流也不相同，但一般不大於5mA。當317穩壓塊的輸出電流小於其最小穩定工作電流時，317穩壓塊就不能正常工作。當317穩壓塊的輸出電流大於其最小穩定工作電流時，317穩壓塊就可以輸出穩定的直流電壓。如果用317穩壓塊製作穩壓電源時（如圖所示），沒有注意317穩壓塊的最小穩定工作電流，那么你製作的穩壓電源可能會出現下述不正常現象：穩壓電源輸出的有載電壓和空載電壓差別較大。在套用中，為了電路的穩定工作，在一般情況下，還需要接二極體作為保護電路，防止電路中的電容放電時的高壓把317燒壞。
幾種封裝的引腳識別圖:
UTC317引腳圖 經計算可知R1的最大取值為R1≈0.83KΩ。又因為R2/R1的最大值為28.6。所以R2的最大取值為R2≈23.74KΩ。在使用317穩壓塊的輸出電壓計算公式計算其輸出電壓時，必須保證R1≤0.83KΩ，R2≤23.74KΩ兩個不等式同時成立，才能保證317穩壓塊在空載時能夠穩定地工作。
當然在317穩壓塊的輸出端並聯泄流電阻R（如圖所示），也可以為317穩壓塊提供最小穩定工作電流。但是，由於並聯的泄流電阻不能隨輸出電壓的變化而變化，如果要保證317穩壓塊在輸出電壓為1.25V時，其輸出電流大於其最小穩定工作電流，則在317穩壓塊的輸出電壓為37V時，流過泄流電阻的電流就太大了，這樣不僅浪費了電能，而且增加了317穩壓塊的負擔，不是一種妥當的辦法。
實際套用電路圖如下，
UTC317電路圖 YW-UTC317絕對最大額定值

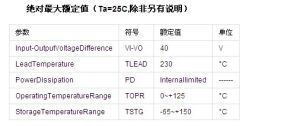

絕對最大額定值（Ta=25C,除非另有說明）
UTC317最大額定值
