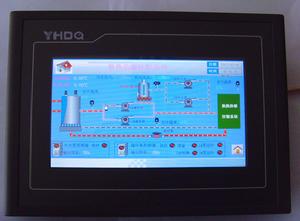

循環泵變頻控制一、概述 YH8002-S2循環泵變頻智慧型控制器,是專為鍋爐系統及板換換熱機組和空調機組而設計的循環泵變頻自動智慧型控制器，控制器是一體化7寸觸控螢幕式控制器，液晶顯示，簡潔明了，所有設定可在觸控螢幕上點擊設定，動態顯示設備運行狀態，文字和數字顯示出各種系統參數的準確數值。易於理解的選單系統使用戶可以很快地準確地修改和監控各種系統設定。時時監視出水溫度，回水溫度，系統壓力，室外溫度。 二、功能說明 YH8002-S2智慧型控制器採集室外，供回水水溫，系統水壓，經過智慧型控制器內部對四者比較運算，滿足供熱的條件下，在保證一定的系統壓差的前提下，利用溫度曲線和溫差來調整變頻的準確速度，使各系統數據參數達到一理想的狀態。 1、循環泵系統： ①自動控制下，設定模式:控制根據二次網供水目標溫度與回差溫度之間的差進行控制. ②自動控制下比例模式:根據室外溫度的變化和比例溫度曲線的所選K值，智慧型控制器自動計算系統所需的目標溫度，目標溫度與回差溫度之間的差進行控制. ③手動控制：可單獨啟停各個泵 ④可定時自動換泵，兩泵或三泵自動輪換工作；防止因閒置時間長泵銹死。 ⑤循環降速限壓值:此參數防止因循環泵的降速引起系統水壓下降，避免補水系統頻繁啟停和溫升後系統超壓報警 ⑥模擬量輸入：溫度感測器可接Pt1000或NTC溫度感測器。也可接4-20MA信號。壓力感測器可以接遠傳壓力表或者4-20MA的信號。 模擬量輸出：0-10V，4-20MA人選一種 ⑦可配RS485通訊接口，與電腦聯網進行遠程數據採集和集中監控；可在一台計算機上同時監控多台機組的運行參數； ⑧控制器能夠跟據制熱或製冷建築物的類型相匹配。我們知道一般寫字樓只在白天辦公，晚間處在空置狀態，而宿舍在夜間供暖，控制器可以設定分時段控制變頻，分時段控制變頻，可以節省大量的電能和熱能。 2、補水泵系統 YH8002-S2智慧型控制器,為了協調好循環泵調速與補水系統的穩定性，提供了補水泵變頻控制系統，可以最多控制4台主泵一台輔助泵，並能夠輸出控制高壓泄壓閥，更好的滿足了不同場合的鍋爐系統及板換換熱機組和空調機組， ①變頻補水，提供定時輪換功能，各泵均衡工作， 能有效防止泵銹死；②休眠功能，節能降耗，延長設備使用壽命；③管網欠壓、超壓、低水位、變頻器故障等報警輸 入檢查，提高供水系統安全，有效保護設備④採用PID模糊控制，回響快，控制平穩，換泵時 間可以設定，保證供水連續、穩定⑤感測器零點、滿點修正；⑥內置時鐘（帶掉電保護）。可分2個時間段控制 高低壓供水；⑦功率輸出採用繼電器，輸出可靠安全； 模擬端子：壓力輸入0-10V、4-20mA、遠傳壓力表， 輸出信號：0-10V 三、特性 YH8002-S2 循環泵變頻智慧型控制器已廣泛用在大型燃氣燃煤鍋爐機組，板換換熱機組，大型中央空調機組等的電氣控制系統，使其系統性能非常穩定。得到很好評價。廣大客戶回饋總結，YH8002-S2 循環泵變頻智慧型控制器最大獨特優點： ①—能夠把室外溫度變化，供暖目標溫度需求，系統壓力變化等很好經過內部CPU處理運算，自動設定所需變頻速度，達到最佳節能目標。 ②---易操作，顯示明了。液晶動漫顯示工藝流程。
