X7805

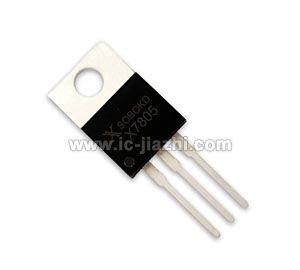

X7805是財冠國際自主研發的一款三端正電源穩壓電路，X78XX系列是三端正電源穩壓電路，它的封裝形式為TO-220.它有一系列固定的電壓輸出，套用非常廣泛。每種類型由於內部電流的限制，以及過熱保護和安全工作區的保護，使它基本上不會損壞。如果能夠提供足夠的散熱片，它們就能夠提供大於1.5A輸出電流。雖然是招安照固定電壓值來設計的，但是當接入適當的外部器件後，就能獲得各種不同的電壓和電流。
7805概述電子產品中，常見的三端穩壓積體電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的積體電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極體，TO- 220 的標準封裝，也有9013樣子的TO-92封裝。
用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79後面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
因為三端固定集成穩壓電路的使用方便，電子製作中經常採用。
在實際套用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
當製作中需要一個能輸出1.5A以上電流的穩壓電源，通常採用幾塊三端穩壓電路並聯起來，使其最大輸出電流為N個1.5A，但套用時需注意：並聯使用的集成穩壓電路應採用同一廠家、同一批
號的產品，以保證參數的一致。另外在輸出電流上留有一定的餘量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。
在78 ** 、79 ** 系列三端穩壓器中最常套用的是TO-220 和TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。
從正面看①②③引腳從左向右按順序標註，接入電路時①腳電壓高於②腳，③腳為輸出位。如對於78**正壓系列，①腳高電位，②腳接地，；對與79**負壓系列，①腳接地，②腳接負電壓，輸出都是③腳。如附圖所示。
此外，還應注意，散熱片總是和接地腳相連。這樣在78**系列中，散熱片和②腳連線，而在79**系列中，散熱片卻和①腳連線。
7805套用電路
7805典型套用電路圖:
78XX系列集成穩壓器的典型套用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC採用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，7805應配上散熱板。
下 圖為提高輸出電壓的套用電路。穩壓二極體VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電 壓與穩壓二極體VC1穩壓值之和。VD2是輸出保護二極體，一旦輸出電壓低於VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被 損壞。
下 圖為輸出電壓可在一定範圍內調節的套用電路。由於R1、RP電阻網路的作用，使得輸出電壓被提高，提高的幅度取決於RP與R1的比值。調節電位器RP，即 可一定範圍內調節輸出電壓。當RP=0時，輸出電壓Uo等於78XX穩壓器輸出電壓；當RP逐步增大時，Uo也隨之逐步提高。
下圖為擴大輸出電流的套用電路。VT2為外接擴流率管，VT1為推動管，二者為達林頓連線。R1為偏置電阻。該電路最大輸出電流取決於VT2的參數。
7805電參數
| 參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 輸出電壓 | Vo | Tj=25℃ | 4.8 | 5.0 | 5.2 | V |
| 5.0mA<1o<1.0A,Po<15W Vi=7.5v to 20v | 4.75 | 5.00 | 5.25 | V | ||
| 線性調整率 | △Vo | Tj=25℃,Vi=7.5V to 25V | 4.0 | 100 | mV | |
| Tj=25℃,Vi=8V to 12V | 1.6 | 50 | mV | |||
| 負載調整率 | △Vo | Tj=25℃,lo=5.0mA to 1.5A | 9 | 100 | mV | |
| Tj=25℃,lo=250mA to 750mA | 4 | 50 | mV | |||
| 靜態電流 | IQ | Tj=25℃ | 5.0 | 8 | mA | |
| 靜態電流變化率 | △IQ | lo=5mA to 1.0A | 0.03 | 0.5 | mA | |
| Vi=8V to 25V | 0.3 | 0.8 | mA | |||
| 輸出電壓溫漂 | △Vo/△T | lo=5mA | 0.8 | mV/ ℃ | ||
| 輸出噪音電壓 | VN | f=10Hz to 100KHz,Ta=25℃ | 42 | μV | ||
| 紋波抑制比 | RR | f=120Hz,Vi=8V to 18V | 62 | 73 | dB | |
| 輸入輸出電壓差 | Vo | lo=1.0A,Tj=25℃ | 2 | V | ||
| 輸出阻抗 | Ro | f=1KHz | 15 | mΩ | ||
| 短路電流 | 1SC | Vi=35V,Ta=25℃ | 230 | mA | ||
| 峰值電流 | 1PK | Tj=25℃ | 2.2 | A |
7805的輸入電壓範圍是多少
78**系列的穩壓集成塊的極限輸入電壓是36V，最低輸入電壓為輸出電壓的3-4V以上。
7V的電壓要想輸出5V，則需要使用低壓差的穩壓集成塊，如附圖所示的型號。
也可以使用3隻普通的整流二極體降壓，也能得到5V的較為穩定的電壓，二極體的允許電流大於你需要的電流即可。
