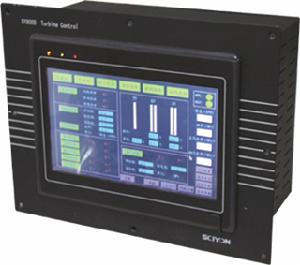

SY8000

模擬量信號輸入： 3路，4～20mA輸入，精度±0.1%。 開關量信號輸入：

SY8000透平機數字電液調節器

系統概述

SY8000透平機數字電液調節器

SY8000透平機數字電液調節器（SY8000 Digital Electric Hydraulic Control System,）是一種適應於透平機械的一體化嵌入式控制設備。主要用於小型單抽、純凝、背壓式熱電聯產或拖動型透平機械的控制。被控參數主要是機組轉速、功率、壓力等。小型智慧型透平控制器實時採集機組轉速等運行的相關參數，經過適當的反饋調節計算後，通過伺服信號輸出通道輸出閥位控制信號，改變調節閥開度，最終維持機組被控參數在規定的範圍內。
SY8000透平機數字電液調節器基於高性能實時作業系統平台，最大控制周期不超過10ms，具有運算能力強、計算速度快，能滿足透平機械實時回響等要求。同時採用可程式控制技術，具有靈活方便的組態修正特性，適合不同控制對象的需求，並有掉電數據保存功能。可選擇配備操作員站或配備10寸LCD觸控螢幕作為圖形化監視及操作畫面。

3C

SY8000通過CE認證，滿足如下指令：
● 電磁兼容指令: 2004/108/EC
● 低電壓指令: 2006/95/EC系統組成

SY8000調節器由輸入/輸出信號，處理器，控制策略、操作顯示監視以及通信接口等組成。
輸入/輸出信號
轉速信號輸入：
3路，直接接收磁阻式測速感測器信號，信號範圍0～10kHz，精度±1Hz。
LVDT信號輸入：
2路，直接接收3線制 LVDT位置感測器信號,精度±0.5%。
模擬量信號輸入：
3路，4～20mA輸入，精度±0.1%。
3路，4～20mA輸入，精度±0.1%，可提供24V對外供電。
開關量信號輸入：
12路，接收乾接點信號輸入，查詢電壓DC24V。
模擬量信號輸出：
2路，閥門位置指令，4～20mA輸出,精度±0.2%。
2路,正負伺服電流信號輸出，量程可為±10mA、±40mA、±80mA、±150mA，具備比例、積分和顫振輸出功能。
開關量信號輸出：
6路，繼電器觸點信號輸出（常開觸點）, 觸點容量：DC30V/1A。
處理器
採用1個PowerPC8247作為主CPU，3個Atmega128作為從CPU。運算速度快，性能優異，功耗低。
控制策略
控制策略通過乙太網口下載到SY8000的控制核心中。
即使在SY8000意外斷電的情況下，其中的控制算法以及上位機數據都不會丟失，重新上電後可繼續投入運行。
對典型的抽汽式機組，控制周期能夠滿足10ms要求，運算負荷維持在20%以下，完全滿足透平機控制系統要求。
操作顯示監視
操作員站與SY8000通過乙太網接口相連，實現操作顯示及數據交換。或者通過自身所帶的觸控螢幕實現操作顯示及數據交換。
通訊接口
SY8000具備兩個冗餘的乙太網口，與人機界面實現實時數據通訊，數據每500ms實時刷新一次。
SY8000通過乙太網口升級控制器核心以及控制策略組態。
SY8000以RS-485接口形式提供1個Modbus接口，完成與外系統的數據通訊。

套用對象

SY8000調節器可以套用於熱電機組、低溫餘熱機組、生物質發電機組、汽輪鼓風機組、汽輪給水泵機組、船用主汽輪機組等場合。
