SN75176

SN75176,俗稱通訊片,採用SOIC封裝方式。

主要參數

驅動晶片類型:線路驅動器

接口:EIA / TIA-422-B, V.11

驅動器數:1

電源電壓範圍:4.75V to 5.25V

封裝類型:SOIC

針腳數:8

工作溫度範圍:0°C to +70°C

封裝類型:SOIC

工作溫度最低:0°C

工作溫度最高:70°C

器件標號:75176

器件標記:SN75176AD

接口類型:RS-422

溫度範圍:商用

電源電壓 最大:5.25V

電源電壓 最小:4.75V

晶片標號:75176

表面安裝器件:表面安裝

輸出電壓 最大:2.7V

邏輯功能號:75176

傳播延遲時間:35ns

線/匯流排驅動器/接收器/收發器

類型:匯流排收發器

引腳功能

SN75176引腳圖 SN75176引腳圖

6、7腳 A、B:輸入輸出匯流排接口;A為非反相端、B為反相端

接收器:單片機

1腳 R:接收器輸入端

2腳 /RE:接收器使能端

3腳 DE:驅動器使能端

4腳 D:驅動器輸出端

8腳 VCC:5V電源

5腳 GND:地

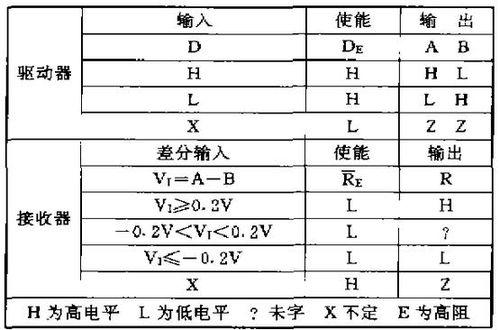

功能表

SD75176功能表 SD75176功能表
