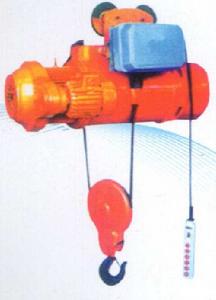

簡介
CD1與MD1電動葫蘆基本上相似，但也有一些使用上和型號上的差別。我已經做過CD1電動葫蘆的產品介紹，在這裡我就不詳細介紹MD1電動葫蘆了，我把他們的數據，信息做出來供大家對比一下！！！！
當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。
重級工作制度JC40%的電動葫蘆是用在工作比較繁重，負載經常在額定值或要求安全係數較高的情況下。
！！！對於精密安裝，裝夾工作，砂型鑄造等要求精密調整的場合下，CD1型電動葫蘆不適用，應選用MD1電動葫蘆！！！
型號信息
型號Type CD1、MD1
起重量Lifting capacity(t) 0.5 1
起升高度Lifting height(m) 6 9 12 18 6 9 12 18 24 30
起升速度Litfing speed(m/min) 8、0.8/8 8、0.8/8
運行速度Traversing speed(m/min) 20 20
綱絲繩 公稱直徑Nominal diameter(mm) 5.1 7.4
鋼絲直徑Steel wire diameter(mm) 0.22 0.34
結構形式Structure 6*19+NF 6*37+NF
工字梁軌道型號(GB/T706)Rail i-beam 16-28b 16-28b
環行軌道最小半徑Min.radius of ring rail(m) 1.5 1.5 2 3 4
起升電動機 型號Type ZD121-4 ZD121-4
ZDS10.2/0.8 ZDS10.2/1.5
容量Capacity(kw) 0.8、0.2/0.8 0.8、0.2/0.8
轉速Speed(r/min) 1380 1380
相數Phase number 3 3
電壓Voltage(v) 380 380
電流Currebt(A) 2.4、0.72/2.4 4.3、0.72/2.4
頻率Frepuency(Hz) 50 50
運行電動機
型號Type ZDY111-4 ZDY111-4
容量Capacity(kw) 0.2 0.2
轉速Speed(r/min) 1380 1380
相數Phase number 3 3
電壓Voltage(v) 380 380
電流Currebt(A) 0.72 0.72
頻率Frepuency(Hz) 50 50
接合次數Number of switching(n/hr) 120 120
工作級別Classification grade M3 M3
外部特徵
基本尺寸±2% H 0-560 -650 -685 -780
I2 126 159
I1 228/225 269/266
I 628 714 772 916 772 876 965 1161 1357 1553
625 711 769 913 769 864 962 1158 1354 1550
m 318 390 462 601 404 499 597 793 969 1185
n 190 196
h 120 124
ø 14.5 19
B 884 -884
E 490 584
F 355/508 368/508
重量± 2%
CD1 115 120 145 150 156 167 190 213 232 250
MD1 135 140 165 170 170 181 205 227 246 264
CD固(CD tixing) 1 80 85 90 95 118 128 135 152 169 186
MD固(CD tixing) 1 100 105 110 115 132 142 149 166 183 200
