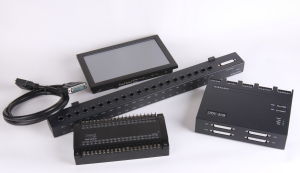

LPDU系列伺服器電源管理系統

LPDU系列伺服器電源管理系統

LPDU系列伺服器電源監測系統是“北京希洛自動化工程技術有限公司”於2010年與北京工業大學成功研發並推出的,該系統解決方案能夠對主進線和多迴路支路全電量參數進行高密度、高精度的全方位電源監測及安全管理,是精密配電櫃方案的最佳選擇。基於希洛產品方案的精密配電櫃,已在中央電視台總控播出機房、泰康人壽武漢數據中心機房和山西電力數據中心得以成功套用,並得到用戶的高度認可與讚賞。LPDU系列電源監測系統打破了傳統的電源電量檢測方法,具有高集成度、高精度、高安全性及可靠性等優點,在國內乃至國際範圍內都屬於領先水平。如今,希洛產品已成為國內各地的最終用戶、盤櫃成套廠、政府機關、工程總包商、設計院所、行業集成商等客戶的精密配電櫃方案的首選產品。

一、簡述
LPDU系列伺服器電源終端監測系統是一款針對機房能源末端,綜合採集所有能源數據的智慧型系統。為列頭櫃終端能源監測系統提供高精度測量數據,通過顯示單元,實時反映電能質量數據。並通過數字通訊上載至後台環境控制系統。以達到對整個配電系統的實時監控和運行質量的有效管理。幫助用戶最佳化網路數據中心,加強能耗管理,提高伺服器機架運行效率,實現全方位綠色IDC提供可靠保障。
二、功能特點
1. 完善的監控系統:測量完整的電氣信息,為供電系統提供有效管理及風險預警
監測多達84條饋線迴路和1路電源進線的電氣參數,提供主電源進線及每條分支迴路運行的電流、電能及諧波等完整信息。LPDU系統可配合lls漏電採集單元實現線上漏電監測功能,同時配合LTS溫度感測器附屬檔案對列頭櫃內溫度進行實時監視,極大完善了機房供電系統的安全性。
2. 先進的報警功能:多層報警設定可以預防潛在的故障,以保證提前採取措施回響
對迴路過負荷,過電壓,欠電壓,三相不平衡,隔離變壓器過溫,防雷失效等參數進行多層報警設定。通過顯示單元或專業網關配合可以第一時間將報警信息通過顯示、聲光報警、簡訊及郵件等方式告之管理者。
3. 高精度、寬量程:提供精確的計量數據的同時滿足多方面的需求
滿足對機架式和刀片式伺服器電源的監測,多種饋線CT量程選擇將測量誤差降到最低。分支迴路最大支持100A的迴路測量需求。
4. 高性能、高集成化:良好的性能及高集成化產品,很好的保證了設備運行更加穩定、安全
通過集中處理分支測量的方式,產品集成度高,電源監測採集裝置尺寸僅為(214*168),可以在列頭櫃相對狹小的空間內自由安裝,極大增強櫃內安裝能力及整體運行穩定性,更加方便用戶後期維護。合理的CT列陣使LPDU系統產品安裝更加靈活。LPDU與LTA均具有導軌及背板兩種安裝方式。
5. 智慧型化系統監控:讓操作及電能的管理更高效
讓用戶及時了解負載運行情況,並可實現對每個PDU電源的監控和報警,多層報警設定預防潛在的電源故障,便於用戶及早發現安全隱患,規避配電風險。報警全面,實現精密配電,降低用戶因誤操作引起的局部斷電事故。系統本地可保存3000條歷史記錄與故障信息,數據採集有較強的實時性,提供關鍵數據分析,便於用戶分析故障原因。

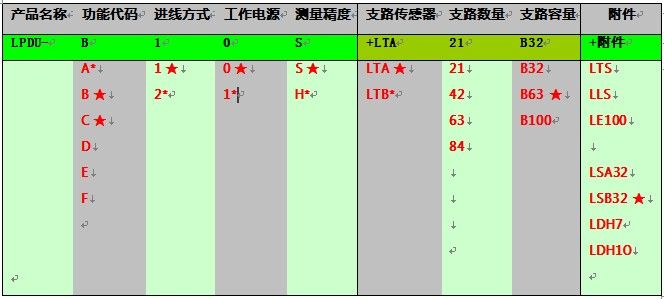

三、產品選型

產品選型產品選型

註:
1.凡帶有★型標誌的為標準建議配置,均為備貨產品。
2.凡帶有*型標誌的為特殊配置,因部份產品供貨周期較長,訂貨前需電話諮詢。
附註說明:
1) 功能代碼分類說明:
A:進線、支路全功能測量+進線波形捕捉+進線諧波分量(2~31次)+支路諧波分量(2~11次)
B:進線、支路全功能測量+進線諧波分量(2~31次)+支路諧波分量(2~11次)
C:進線、支路全功能測量+進線諧波分量(2~31次)
D:進線全功能測量+支路基本功能測量
E:進線基本功能測量+支路電流
F:支路全電量+支路諧波(2~11次)
2) 進線方式說明:1:單路進線; 2:雙路ATS進線
3) 工作電源說明:0:85V~264VAC; 1:100V~280VDC
4) 測量精度說明:S:標準型; H:高級型
5) 支路感測器說明:LTA:穿心式; LTB:開口式
6) 支路數量說明:
21:支路21路(1*21)
42:支路42(2*21)
63:支路42(3*21)
84:支路84(4*21)
註:可以根據6CT及21CT自由組合,最大不超過4組。
7) 支路容量說明:b32:32A; B63:63A; B100:100A
8) 附屬檔案說明:
LTS:溫濕度感測單元(內制)
LLS:漏電感測單元
LE100:SNMP/TCPIP通訊單元
LSA32:32路開關狀態採集單元(無源輸入)
LSB32:32路開關狀態採集單元(有源輸入)
LDH7:7寸高清顯示單元
LDH10:10寸高清顯示單元
