簡介
LPC2103是PHILIPS公司最新推出的基於ARM7TDMI-S、LQFP48封裝的LPC2103，最高工作速度可達70MHz，32KB的片內FLASH 程式存儲器和8K的片內靜態RAM。通過片內boot裝載程式實現ISP/IAP 編程。
LPC2103的10位A/D 轉換器提供8路模擬輸入，低功耗 實時時鐘具有獨立的電源和特定的32768HZ時鐘輸入，多達32個通用I/O口（可承受5V電壓），可通過個別使能/禁止外圍功能外圍時鐘分頻來最佳化額外功耗。較小的封裝和很低的功耗使LPC2103特別適用於訪問控制和POS機等小型套用中；由於內置了寬範圍的 串列通信接口和8KB的片內SRAM，它也非常適合於通信 網關和 協定轉換器。高級性能還使它適合用作數學協處理器，此外也特別適用於工業控制和 醫療系統中。
特點
※ 16-bit/32-bit ARM7TDMI-S微控制器在一個小LQFP48 包裝.
※ 8 kB的片內靜態RAM和32 kB片上快閃記憶體程式記憶體. 128-bit寬度接口/加速器可實現高速70 MHz操作.
※ ISP/IAP通過片內引導程式軟體.單個Flash扇區或整片擦除100 ms和256位元組編程1 ms.
※ 嵌入式ICE RT提供實時與片內RealMonitor軟體調試.
※ 該10-bit的A / D 轉換器提供8個模擬輸入轉換時間，低至2.44µs。每通道和專用的結果暫存器，以儘量減少中斷開銷.
※ Two 32-bit定時器/聯合七捕獲外部事件計數器和七比較通道.
※ Two 16-bit定時器/ 3路捕獲外部事件計數器和七比較通道.
※ 低功耗 實時時鐘(RTC)具有獨立的電源和專用32 千赫時鐘輸入.
※ 多個 串列接口，包括兩個UART (16C550),兩個快速I2C(400 kbit / s）與緩衝和可變數據長度功能，SPI和SSP
※ 向量中斷控制器，configurable優先權和向量地址.
※ 最多至32個5 V寬容快速通用I / O的pins.
※ 13邊沿或電平觸發的外部中斷pins可用.
※ 70 MHz最大CPU時鐘從可程式片上PLL可以以到10的MHz 25 MHz可能的輸入頻率和100µs建立時間
※ 片內集成振盪器與經營範圍中的一個外部晶體從1 MHz到25 MHz.
※ 節電模式包括空閒模式，掉電與RTC主動模式，並掉電模式.
※ 單獨使能/禁止外圍功能以及周邊時鐘縮放額外的功率最佳化.
※ 處理器喚醒掉電模式，通過 外部中斷或RTC
框圖

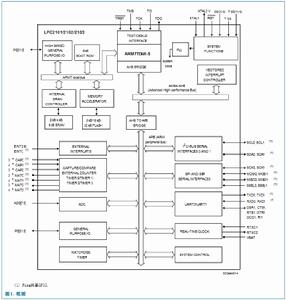

晶片內部結構框圖：
框圖
