FTTH專用光纖跳線

簡介

光纖跳線是指與桌面計算機或設備直接相連線的光纖,以方便設備的連線和管理。用來做從設備到光纖布線鏈路的跳接線。有較厚的保護層,一般用在光端機和終端盒之間的連線。

光纖跳線結構

光纖跳線和同軸電纜相似,只是沒有網狀禁止層。中心是光傳播的玻璃芯。在多模光纖中,芯的直徑是15μm~50μm,大致與人的頭髮的粗細相當。而單模光纖芯的直徑為8μm~10μm.芯外面包圍著一層折射率比芯低的玻璃封套,以使光纖保持在芯內。再外面的是一層薄的塑膠外套,用來保護封套。

光纖跳線分類

光纖跳線按傳輸媒介的不同可分為常見的矽基光纖的單模、多模跳線,還有其它如以塑膠等為傳輸媒介的光纖跳線;
按連線頭結構形式可分為:FC跳線、SC跳線、ST跳線、LC跳線、MTRJ跳線、MU跳線、E2000跳線、DIN4跳線、等等各種形式。
單模光纖(Single-modeFiber):一般光纖跳線用黃色表示,接頭和保護套為藍色;傳輸距離較長。
多模光纖(Multi-modeFiber):一般光纖跳線用橙色表示,也有的用灰色表示,接頭和保護套用米色或者黑色;傳輸距離較短。
光纖跳線外護層材料不同可分為PVC和LSZH(低煙無鹵型)

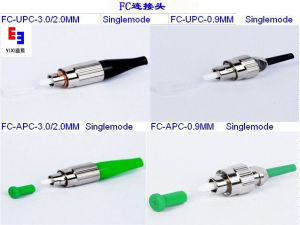

FC光纖頭FC光纖頭

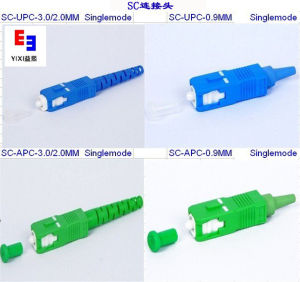

SC光纖頭SC光纖頭

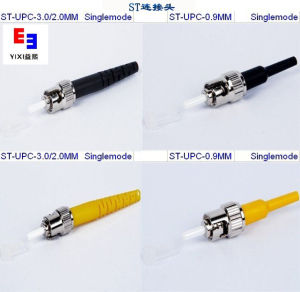

ST光纖頭ST光纖頭

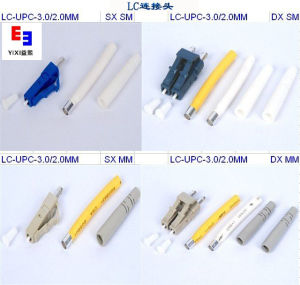

LC光纖頭LC光纖頭

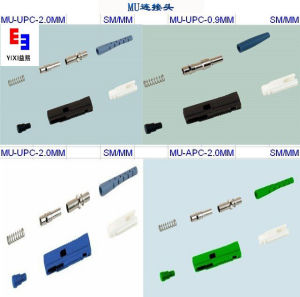

MU光纖頭MU光纖頭

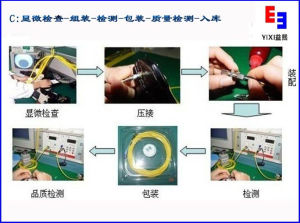

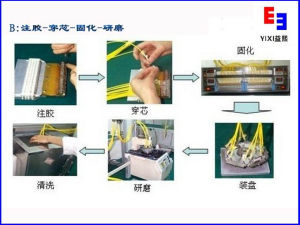

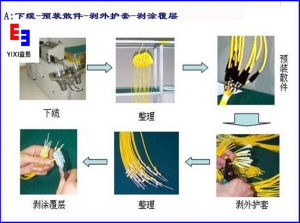

FTTH專用光纖跳線生產流程圖

生產流程圖生產流程圖
生產流程圖生產流程圖
生產流程圖生產流程圖

規格

類型
SC /FC/LC/ST
PC UPC APC
插入損耗 ≤0.2dB
回波損耗 >50dB
互換性 ≤0.2dB
重複性 ≤0.2dB
端面幾何尺寸 曲率半徑:10-25(PC/UPC單模)5-12(APC單模)
頂點偏移:0-50um光纖凹陷:-100to+100nm
振動試驗 <0.10dB(10-60Hz,1.5mm振幅)
跌落試驗 <0.10dB(高1.5米,8次)
鎖緊強度 <0.10dB(68.6N,10分鐘)
機械耐久性 <0.20dB(>500次)
高溫試驗 <0.20dB(+85℃,持續168小時)
低溫試驗 <0.20dB(-40℃,持續168小時)
溫度循環試驗 <0.20dB(-40℃~+75℃,95%R.H,21周期,168小時)
濕度試驗 <0.20dB(+25℃~+65℃,相對濕度95%,168小時後

FTTH專用光纖跳線訂購須知

1.連線頭類型

光纖頭光纖頭

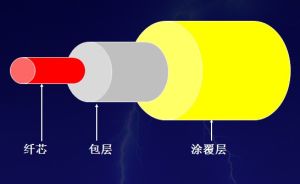

2.光纖線結構示意圖

光纖頭光纖頭
圖
