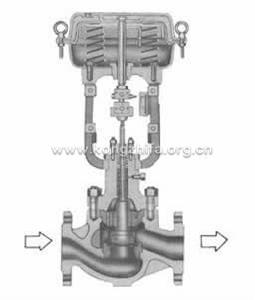

CV3000-HTSW波紋管密封單座控制閥CV3000-HTSW波紋管密封單座控制閥結構特點和套用範圍
CV3000-HTSW波紋管密封單座控制閥是一種頂導向結構的控制閥。閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調範圍廣。上閥蓋採用波紋管密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由於波紋管元件本身變形性和卓著的抗老化性，這種控制閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，採用波紋管——填料雙重密封結構，安全可靠性更好。因此，它在劇毒、強腐蝕性、放射性等稀有特殊介質的自動控制系統中得到廣泛套用。閥芯導向面積大，抗振性好，配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。
CV3000-HTSW波紋管密封單座控制閥技術參數和性能指標
閥體
閥體型式直通單座鑄造球形閥
公稱通徑40、50、65、80、100、150、200mm
公稱壓力
ANSI:125、150、300Lb
JIS:10、16、20K
PN:1.6、4.0MPa
連線型式
法蘭連線：RF、RJ
法蘭標準：JISB2201-1984、ANSIB16.5-1981、JB/79-59等
焊接連線：嵌接焊SW（40～50mm）對接焊BW（65～200mm）
閥體材料
鑄鋼（ZG230-450）鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋
常溫型（P）：-17～+230℃
伸長Ⅰ型（EⅠ）：-45～-17℃+230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
註：工作溫度不準超過各種材料的允許範圍
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式單座柱塞型閥芯
組件材料WCB、不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等
波紋管材料1Cr18Ni9Ti
執行機構
型式ZHA(B)多彈簧薄膜執行機構
膜片材料丁睛橡膠夾尼龍布
彈簧範圍20～100、40～120、80～240KPa
供氣壓力140～400kPa
氣源接口Rc1/4
環境溫度-30～+70℃
閥作用型式
氣—關式或氣—開式
附屬檔案
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄漏量
金屬閥座：小於閥額定容量的0.5%，符合ANSIB16.104-1976Ⅱ級
軟閥座：小於閥額定容量的10-7，符合ANSIB16.104-1976Ⅵ級
回差
帶定位器：小於全行程的1%
不帶定位器：小於全行程的3%
基本誤差
帶定位器：小於全行程的±3%
不帶定位器：小於全行程的±11%
註：採用標準的V型聚四氟乙烯填料時
可調範圍50：1
