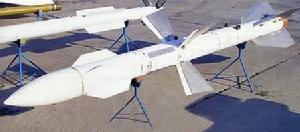

AA—10“楊樹”空空飛彈

概述

這種飛彈後來發展了多種種改型，以配備在MiG一29、 Su-27等戰鬥機上。AA—10(R— 27)飛彈的性能明顯優於美國的“麻雀”飛彈和法國的瑪特拉530D。該彈的導引頭分為半主動雷達型和紅外型，前者稱為 R—27R，後者稱為R—27T。紅外型R—27的實際有效射程比雷達型的要近一些，儘管紅外導引頭的有效截獲距離比半主動雷達導引頭的截獲距離遠，且跟蹤角速度大50%，但它的最大離軸發射角相對小一些。
該彈是前蘇聯/俄羅斯自行研製並裝備前線戰術空軍殲擊機的新型中遠距空空飛彈，屬於第三/四代空空飛彈。該彈是前蘇聯兩個主要從事空空飛彈設計的集團——“閃電”(Молния)和“三角旗”(Вымпел)機械製造設計局之間進行競爭的產物。兩家推出的中距空空飛彈都是用於蘇-27戰鬥機，代號相同，均為Р-27，但“三角旗”設計局的Р-27方案因結構新穎、性能突出而被選中。
該彈於70年代中期開始研製，1983年開始服役，取代該設計局研製的第三代早期中/遠

距空空飛彈Р-40(AA-6)和Р-23(AA-7)。Р-27(R-27)是飛彈本身的編號，飛彈系統的編號為Изд．470(Izd.470)。西方和北約集團按照自行確定的對蘇聯武器裝備的命名規則，給予該系列空空飛彈的編號和命名為AA-10“楊樹”(Alamo)。 　 該彈設計思想新穎，其獨到之處在於：突破了前蘇聯在空空飛彈設計上僅限於採用可互換使用的雷達和紅外導引頭的傳統方案，通過模組化設計，實現系列化，包含Р-27Р(AA-10A)、-27Т(AA-10B)、-27РЭ(AA-10C)、-27ТЭ(AA-10D)、-27AЭ(AA-10E)、-27ЭM(AA-10F)等多種型號，構成完整的中/遠距空空飛彈系列，能滿足多種載機作戰任務的需要。

結構特點

AA—l0(R—27)飛彈採用三翼面布局，在彈頭前部有 4個小邊條，其後是操縱舵面，彈尾裝有 4個雙梯形彈翼。該彈與眾不同之處在於，它在世界上率先採用了新穎的倒梯形的操縱舵，其機動性也因此而明顯得到改善。
R-27的外形極具特色，彈體中段的4片大型倒梯形彈翼構成主要的控制面，褡配尋標頭段的4片梯形穩定翼和彈體未段的4片固定式雙三角尾翼。雖然基本氣動布局相同，但R-27的增程型為延伸射程，後段彈體換裝了直徑和長度略增的固態火箭發動機，使飛彈全長至少增加了0．7公尺。各型R-27均裝有一個重量39公斤的延伸桿狀彈頭和主動無線電近發引信，其中R-27EM為了提高對低空目標的獵殺能力，引信位置改在控制翼的後方。

該彈採用模組化艙段設計，由制導、控制、戰鬥部、引信和發動機5個艙段組成。各型號的氣動外形布局相同，頭部有4片固定式正梯形小鴨翼，其後為4片差動式蝶形控制舵面，尾部有4片固定式切梢三角形尾翼。該差動式蝶形舵面展向尺寸為970mm,比彈翼翼展(770mm)大得多，利用差動偏轉獲得足夠的橫滾穩定作用，無需在彈翼後緣加裝陀螺艙。除舵機、能源組件、自動駕駛儀和主動雷達引信相同外，各型號的主要區別在於導引頭、戰鬥部和動力裝置。

各種型號

與先前的蘇制飛彈相同，R-27有雷達導引型和紅外線導引型兩大系統，自1982年量產以來至少已推出7種型號，分別是：

*R-27T ：中程慣性指揮修正暨紅外線導引型，最大射程約40公里。
*R-27PS ：供MiG－27D/K攻擊機使用的特種短程紅外線導引型，最大射程不詳。*R-27R：中程慣性指揮修正暨半主動雷達導引型，最大射程約50公里。

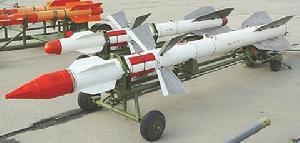

*R-27ET： R-27T的增程型， 最大射程增為70公里。

*

R-27ER： R-27R的增程型， 最大射程增為75公里。
*R-27AE：長程慣性指揮修正暨主動雷達導引型，最大射程約80公里，具有較佳的低空目標攻擊能力和電子反反制能力。
*R-27EM：長程慣性指揮修正暨半主動雷達導引型，最大射程約

110公里，提高對低空目標的攻擊能力。
R—27T 飛彈長約3.7米，彈重234千克， 射程40千米；R—37R長約4.1米， 彈徑0.23米，彈重253千克， 射程約50千米。R—27飛彈有多種改型，如R—27ET/ER/EM/EA。其中ET型和ER型是在T型和R型的

基礎上加長的，ET型增至4.5米，而ER型的彈長增至約4.7米，後部彈徑增加至0.35米，飛彈的重量提高到350千克，射程可達70～75千米。上述飛彈於80年代中期裝備部隊。EM、EA是ER型的進一步增程型、EM的彈長增至5米左右。最大動力射程可達lT0千米，該彈於90年代初

裝備部隊。 俄羅斯曾宣稱還有型號R-27EE的最新型飛彈在發展中，它是一種專門對付空中預警管制機的反輻射空對空飛彈，據說有效射程高達100公里以上。由於R一77系列也在發展相同用途的系統，缺乏經費的俄羅斯極可能會停止R-27EE的發展，有待進一步觀察。

制導方式

AA—10(R— 27)飛彈的性能明顯優於美國的“麻雀”飛彈和法國的瑪特拉530D。該彈的導引頭分為半主動雷達型和紅外型，前者稱為 R—27R，後者稱為R—27T。紅外型R—27的實際有效射程比雷達型的要近一些，儘管紅外導引頭的有效截獲距離比半主動雷達導引頭的截獲距離遠，且跟蹤角速度大50%，但它的最大離軸發射角相對小一些。

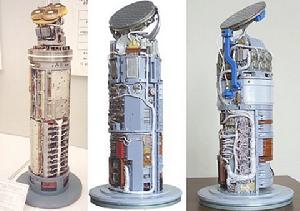

R-27的尋標頭有半主動雷達型、主動雷達導引型和紅外線型兩種，其中R-27R/RE使用9B-1101K型半主動雷達尋標頭，它是一種J頻段的單脈波系統，能在30公里範圍內鎖定雷達反射截面（RCS）約5平方公尺的目標；R-27AE使用98一1103M型主動雷達尋標頭，它整合有一個重量約1公斤具備32kbyte隨機存取記憶體和32kbyte唯讀記憶體的可程式化內建計算機，該尋標頭能在16至20公里範圍內鎖定RCS約5平方公尺的目標；R-27T使用36T型紅外線尋標頭，它能對頭偵瞄目標，由於裝有高性能追蹤系統，使飛彈能緊跟著高機動目標，並具備不錯的抗雜波和抗干擾能力。R-27ET是R-27T的增程改良型，配備有大幅改良的T36型尋標頭。
現有三種導引頭：被動紅外、半主動雷達和主動雷達導引頭。紅外型採用半球形頭罩，延伸率λ?H=1.6～2.0，雷達型採用尖錐形頭罩，延伸率λ?H=2.5～3.0。中距型採用單台小固體火箭發動機，直徑230mm，長度1.5m。遠距型採用單台雙級推力大固體火箭發動機，直徑260mm，長度2.2m，。飛彈採用複合制導，即中段慣導加指令修正，末段為被動紅外、半主動雷達或主動雷達制導。現有兩種戰鬥部：連續桿戰鬥部和高爆戰鬥部，重量均為39kg。
無論配備那種尋標頭，R-27發射後初期以慣性飛向目標，中段導引則以資料鏈對彈道進行修正， 未段導引由飛彈尋標頭進行控制， 能有效攻擊飛行高度在20公尺至27公里高度的目標。R-27的基本型可從7，000尺至海平面高度發射，增程型的最大發射高度增至9刀00尺，其最大射程因發射空域而有所不同，對低空目標的最大有效射程約20公里，對付中、高空目標則增為40公里以上，R-27EM的最大射程更高達110公里。
R-27是Su一27系列戰鬥機的標準空對空武器， Su一27通常掛載6枚R-27執行任務，包括主翼最內側掛架的2枚紅外線導引型、進氣道下掛架的2枚雷達導引型、機身中線縱列掛架的2枚雷達導引型。
該飛彈系列技術先進，其戰術技術性能指標全面超過美國戰鬥機普遍裝備使用的“麻雀”AIM-7F/M半主動雷達制導的中距空空飛彈。在射程、速度和戰鬥部威力等方面，超過美國戰鬥機最新裝備使用的先進中距空空飛彈“阿姆拉姆”的第1個型號——AIM-120A飛彈。

主要性能

R-27T的主要性能如下：全長3.07公尺；彈徑0．23公尺；翼展0．77公尺；發射重量254公斤；彈頭重量39公斤；有效射程約40公里。
R-27R的主要性能如下：全長4．00公尺；彈徑0，23公尺；翼展0．77公尺；發射重量253公斤；彈頭重量39公斤；有效射程約50公里。
R-27ET的主要性能如下：全長4．50公尺；彈徑0．26公尺；翼展0．80公尺；發射重量343公斤」單頭重量39公斤；有效射程約70公里，
R-27ER的主要性能如下：全長4．70公尺：彈徑0．26公尺；翼展0．80公尺；發射重量350公斤；彈頭重量39公斤；有效射程約75公里。
R-27AE的主要性能如下：全長4．78公尺；彈徑0.26公尺；翼展0.80公尺；發射重量350公斤;彈頭重量39公斤；有效射程約75公里。
R-27EM的主要性能如下：全長4．73公尺；彈徑0．26公尺；翼展0．80公尺；發射重量350公斤；彈頭重量39公斤；有效射程約l10公里。
最大射程　80km(Р-27Р)
70km(Р-27Т)
170km(Р-27РЭ)
120km(Р-27ТЭ)
170km(Р-27ЭМ)
130km(Р-27АЭ)
最小射程　500m
最大速度　M3
使用高度　≤25000m(Р-27Р)
≤24000m(Р-27Т)
≤27000m(Р-27РЭ)
≤30000m(Р-27ТЭ)
≤27000m(Р-27ЭМ)
≤27000m(Р-27АЭ)
最大過載　35g
制導系統　慣導/指令修正加半主動雷達末制導(Р-27Р)
慣導/指令修正加被動紅外末制導(Р-27Т)
慣導/指令修正加半主動雷達末制導(Р-27РЭ)
慣導/指令修正加被動紅外末制導(Р-27ТЭ)
慣導/指令修正加半主動雷達末制導(Р-27ЭМ)
慣導/指令修正加主動雷達末制導(Р-27АЭ)
慣導/指令修正加被動雷達末制導(Р-27П)
引　信　主動雷達引信
戰 斗 部　連續桿/高爆炸藥，重39kg
動力裝置　1台小型固體火箭發動機(Р-27Р、-27Т)
?1台大型固體火箭發動機(Р-27РЭ、-27ТЭ、-27ЭМ、-27АЭ)
彈　重　253kg(Р-27Р)
245kg(Р-27Т)
350kg(Р-27РЭ)
348kg(Р-27ТЭ)
350kg(Р-27ЭМ、-27АЭ)
彈　長　4.0m(Р-27Р)
3.7m(Р-27Т)
4.7m(Р-27РЭ)
4.5m(Р-27ТЭ)
4.78m(Р-27ЭМ)
4.78m(Р-27АЭ)
彈　徑　230mm(Р-27Р、-27Т)
260mm(Р-27РЭ、-27ТЭ、-27ЭМ、-27АЭ)
翼　展　770mm(Р-27Р、-27Т)
800mm
