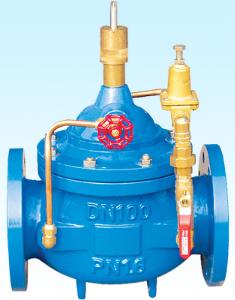

400X流量控制閥是一種用於消防用水與生活用水並聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。400X流量控制閥前要安裝過濾器，並應便於排污的要求。

產品概述

400X流量控制閥是一種用於消防用水與生活用水並聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。

400X流量控制閥400X流量控制閥

水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

400X流量控制閥前要安裝過濾器，並應便於排污的要求。

水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（註：內閥內一般消耗損傷品為膜片和 ...

但在工程中套用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥套用設計規程》為基礎，結合本人的體會來闡述上述諸方面的問題。

水利控制閥閥設計選用要點

（ 1 ）工程式中套用的水力控制閥是經過製造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

（ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建築標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑膠等。常用的密封面和襯裡材料有銅合金、塑膠、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

（ 3 ）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小於閥門的公稱壓力值。

（ 4 ）工程中水力控制閥的設定應當有足夠的空間，以便管理、操作、安裝和維修，並應符合管路對閥門的要求。

（ 5 ）管路採用法蘭連線時，應採用法蘭連線的水力控制閥；管路採用溝槽式連線時，應採用溝槽式連線的水力控制閥。

（ 6 ）水利控制閥應設定在介質單向流動的管路上。

（ 7 ）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

（ 8 ）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網最高位置 等存氣段 應設定自動排氣閥。

（ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

（ 10 ）閥門安裝前應做強度和嚴密性試驗。

（ 11 ）閥門的強度和嚴密性試驗應符合以下規定。

A、閥門的強度試驗壓力為公稱壓力的1.5倍；

B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；

C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；

D、閥門試驗持續時間按上表。

結構特點和用途

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。

本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。

本系列閥門產品廣泛用於高層建築、生活區等供水管網系統及城市供水工程。

工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，並經過導閥、球閥流出主閥控制室到出口，此時主閥處於全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，並在壓力變化時導閥進行自動調節，保持流量不變。

主要技術參數

公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 出口可調壓力(MPa) 壓力特性 △P2P1 流量特性 △P2P1 適用介質 介質溫度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 水 0-80
1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%

2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%

主要零件材料

零件名稱 零件材料
閥體 閥蓋 CF8,CF8M,WCB,QT450,HT250,HT200
閥座 閥盤 F304,F316,銅合金
密封圈 O型圈 PTFE,丁腈橡膠
閥桿 F304,F316,2Cr13
彈簧 50CrVA
針型閥 不鏽鋼,銅合金
球閥 不鏽鋼,銅合金
浮球閥 不鏽鋼,銅合金
微型過濾器 不鏽鋼

部件列表：

1、球閥2、導閥3、流量調節閥4、主閥5、壓力表6、針閥

連線尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd







mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1250 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

技術參數

主要接連尺寸：

DN

L

A

A1

H

H1

F

D

mm

D1

mm

D2

mm

n-Φd

mm mm mm mm mm mm PN1,0 PN1,6 PN2 ,5 PN1,0 PN1,6 PN2 ,5 PN1,0 PN1,6 PN2 ,5 PN1,0 PN1,6 PN2 ,5
20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 292 145 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 330 164 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 340 169 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 350 174 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 392 195 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 442 220 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 472 235 905 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 532 265 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 582 290 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 632 320 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 682 350 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 762 390 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 832 420 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 932 470 1640 975 1050 1015 1025 1085 960 950 990 905 905 928 24-33 24-39 24-48

主要零件材料：

零件名稱

零件材料

閥體 , 閥蓋 WCB
閥座 ,閥盤 銅合金
密封圈 , O型圈 丁腈橡膠
閥桿 2Cr13
彈簧 50CrVA
針型閥 銅合金
球閥 銅合金
浮球閥 銅合金
微型過濾器 不鏽鋼

主要技術參數：

公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用介質

介質溫度(℃)

1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75
