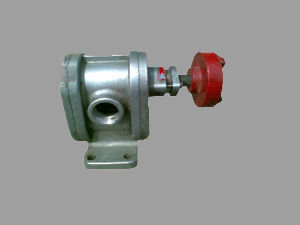

2CY不鏽鋼齒輪泵系列

2CY不鏽鋼齒輪泵系列

列2CY不鏽鋼齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉。2CY不鏽鋼齒輪泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。

●用途
2CY不鏽鋼齒輪泵適用於輸送粘度為5×10-6~1.5×10-3m2/s(5-1500cSt),溫度在300℃以下、具有潤滑性的油料。不鏽鋼齒輪泵,

2CY不鏽鋼齒輪泵系列2CY不鏽鋼齒輪泵系列

可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體,如汽油、苯等。本系列泵除配置普通電機外,還可根據用戶需要配置同規格的防爆電機。

●適用範圍
在輸油系統中可用作傳輸、增壓泵;
在燃油系統中可用作輸送、加壓、噴射的燃油泵;
在一切工業領域中,均可作潤滑油泵用。
●結構特點

本系列2CY不鏽鋼齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉。2CY不鏽鋼齒輪泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力最小,因此軸承負荷小,磨損小,泵效率高。
泵設有安全閥作為超載保護,安全閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力範圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作,需要時可在管路上另行安裝。
從主軸外伸端向泵看,為順時針鏇轉。
流量:1.1m3/h-600m3/h壓力:0.28MPa--2.5MP。
主要用於油田、油庫、港口、碼頭、船舶等大流量輸油,卸油!
●2CY不鏽鋼齒輪泵性能參數表

型號
流量
Q
轉速
n
r/min
排出壓力
p
Mpa
必需汽
蝕餘量
)r
m
效率
η
%
電動機
m3/h L/min 功率KW
型號
2CY-1.08/2.5 1.08 18 1420 2.5 9.5 58 2.2 Y100L1-4
2CY-2.1/2.5 2.1 35 1420 2.5 9.5 58 3 Y100L2-4
2CY-3/2.5 3 50 1440 2.5 9.5 59 4 Y112M-4
2CY-4.2/2.5 4.2 70 1440 2.5 9.5 59 5.5 Y132S-4
2CY-7.5/2.5 7.5 125 1440 2.5 9.5 63 7.5 Y132M-4
2CY-12/2.5 12 200 1460 2.5 9.5 63 15 Y160L-4
