特點
該魚腹式鋼椼架和現有技術相比，具有設計合理、結構簡單、易於加工、使用方便、省工省時、承載力大等特點，因而，具有很好的推廣使用價值。
技術背景
椼架支模在建築施工作業中是一種省工省料的支模方法，但是現有技術的椼架在使用中所存在的不足是承載能力偏低，使用範圍受到限制，且易發生質量安全事故，故已不再使用，目前大多採用鋼管腳手架做模板支撐，或仍採用木楞與木柱作為模板支撐，前者用料較多，後者不符國策。目前還未有較理想的即省工省料、承載能力大、又使用範圍廣的椼架用於建築施工中。
結構組成

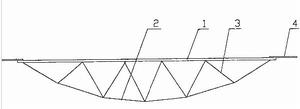

魚腹式鋼椼架本實用新型的魚腹式鋼椼架、其結構是由上弦桿1、腹桿3和折線形下弦桿2構成，折線形下弦桿2的兩端與上弦桿1的兩端相接，腹桿3的上下兩端焊接在上弦桿1與折線形下弦桿2之間呈簡支彎矩圖形排列，形狀如魚腹，在上弦桿的兩端還接有端節板4。
實施方式
本實用新型的魚腹式鋼椼架其加工製作非常簡單方便，按附圖所示按傳統板金鉚焊工藝加工製作即可。上弦桿用直徑為48mm的鋼管制成，腹桿和折線桿下弦桿用鋼筋製成。
