產品簡介

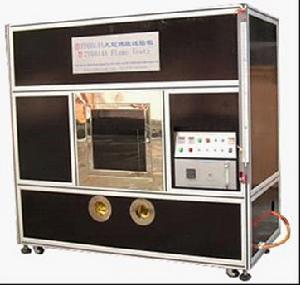

電線電纜燃燒試驗櫃也叫大型燃燒櫃，用於在規定火源直接燃燒下測定電線的不延燃性能，大量被電線電纜行業廣為使用。為了保障其安全性要嚴格按照UL1581 sect 1080.1~1080.14標準生產，並完全符合VW-1 （V-ertical-specimen）Flame Test燃燒試驗標準。該設備由大型燃燒室、控制部分、試驗部分、氣源控制部分、燃燒噴嘴、電磁閥、高壓點火器、電煤氣管、氣體源、內外火焰調節裝置、信號控制線組成。本機整個過程都採用自動化，如電子點火、停燃時間、燃燒時間、燃燒次數都可自動完成。其中燃燒室採用鋁合金框架，A3考漆外殼、門為可視鋼化玻璃。
產品試驗方法

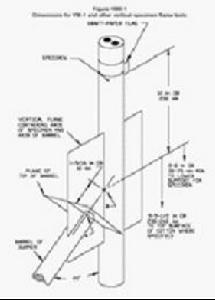

整個試驗在一個體積為4.32立方米密封的試驗室進行。試驗方法：調節好火焰高度,將火焰頂端置於試件下,燃燒15秒,熄滅15秒,重複5次後檢查試件被焚情形,可設定燃燒,熄滅時間及重複次數,並可自動操作。適用於UL1581.UL13.UL444.UL1655之VW-1以及CSA之FT-1、FT-2。
產品主要組成部分
一、燃燒室1．有效空間：2.4m(長)*1m(寬)*1.8m(高)
2．外形尺寸：2.4m(長)*1m(寬)*2.5m(高)
3．材質： 1.外部：方鋼框架結構，加厚1.5mm鋼板靜電烤深綠色漆；2.內部：靜電烤黑色漆。
4．觀察窗：1.左右推拉式窗二個； 2.觀察視窗為鋼化玻璃；
3.周圍用SUS304不鏽鋼包邊； 4.尺寸：730mm(高)*420mm(寬)。
5．操作視窗：4個
1.內空尺寸：ф150mm； 2.外圍：為3.0mm不鏽鋼包邊；
3.密封為長臂皮手套，長度為：600mm； 4.總外圍尺寸：ф220mm。
6．排風系統：1.螺旋式排風扇二個； 2.密封推拉板為2.0mm為不鏽鋼； 3.兩邊設有滑動槽；
4.遙控操作裝置一組：a. 採用鋼拉繩式兩條 b. 滑輪兩組
7．進風口：4個
1.尺寸：ф160mm； 2.密封推拉板為2.0mm不鏽鋼板； 3.兩邊設有滑動槽。
8．底部固定架：
1.尺寸：2.4m（長）*1m（寬）*0.7m(高)；2.採用60mm*60mm*4mm角鐵，靜電烤深綠色漆；
3.腳滑輪：六個 其中帶鎖滑輪4個。
9．照明設備：採用防霧防煙圓形燈一個
二、控制部分
1．燃燒指示1個 2．燃燒設定：0-99.99秒任意設定 3．停燃指示1個
4．停燃設定：0-99.99秒任意設定 5．燃燒計數：0-999999次任意設定 6．具有全自動、燃燒、停燃、計數功能
7．具有垂直 / 水平轉換功能 8．具有自動點火功能 9．具有手動 / 自動轉換功能
10．點火為高壓打火方式 11．試驗部分與控制連線，採用航空插頭，接觸非常緊密
三、試驗部分
1．噴嘴： 1.角度為20度 2．內焰調節閥1個 3．外焰調節閥1個
4．內焰接觸點標示尺1個 5．低旗標示尺1個 6．試驗長度尺1把
7．火焰量測器1個 8．試驗固定架：a.材質：鋼板經細加工後烤漆 b.顏色：純黑色
9．試驗盒為SUS304不鏽鋼經細加工而成
10．試驗架底部： a.2.0mm鋼板兩塊 b.尺寸：700mm(長)×450mm(寬) c.顏色：為靜電烤黑色漆
11．垂直和水平試驗獨立設計
12．試驗盒另加長臂推桿
13．水平燃燒標誌為3個
四、氣源控制：
1．燃氣：自備，建議用甲烷 2．流量計：1個(美國Dwyer VA20430型)
3．U型管壓力計：1個(美國Dwyer公司 1230-36型) 4．氣體三通接頭一個 5．氣管：為高壓氣管
