插頭電源線綜合測試機（又叫電源線綜合測試機，插頭綜合測試機）符合[1] IEC/EN60884-1, IEC/EN 60320-1, IEC/EN60799, EN50075, DINVDE0620-1, DINVDE 0625-1, BS1363, B 546, BS4573, BS4491, NFC61-314-2010, SEV1011:09, SEV6533, SEV6534, SI32, CEI23-50，UL498, UL817-2011, CSAC22.2，GB1002, GB2099, GB17465, GB15934, JISC8303, JISC8306, CNS10917:1985, CNS690, IS1293, KSC8305, TIS166-2549, GOSTR51322.1, MS589, SS145-1997, SS472, SB107-2-D1,CS0017:2003, CS0052-1:2006, TCVN6188，TCVN 6190，TCVN6610，NBR14136, NBR6147, AS/NZS3112-2012, AS/NZS 3109.1, IRAM2063, IRAM2073, SABS164-1, SABS60799, SB107-2-D1，PNS35等標準要求
Power Cord Comprehensive Tester (Cord Sets Comprehensive Tester，Power Plug Integrated Tester, Multiple Socket-outlet Tester) is designed and manufactured in compliance with IEC/EN60884-1, 60320-1, 60799, EN50075, DIN VDE 0620-1, 0625-1, BS 1363-1, 546, 4573, 4491-1, SEV 1011, SEV 6533, 6534, SI 32, CEI 23-50，UL498, UL817, CSA C22.2，GB1002, 2099.1, 17465.1, 15934, JIS C8303, 8306, CNS 10917-2, IS 1293, KS C8305, TIS 166-2549, GOST R51322.1, MS 589, SS145/A, 472, SB107-2-D1 , CS 0017, NBR14136, 6147, AS/NZS 3112, 3109.1, IRAM 2063, 2073, SABS 164-1, 60799, etc. And suitable for electrical testing items of power cord with connector and without connector, 2 core wire and 3 core wire and so on.

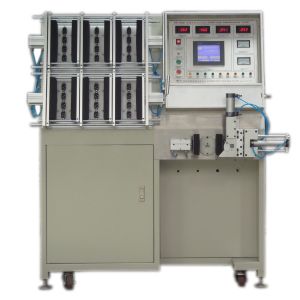

RH-102D 30工位觸摸式人機界面綜合測試機(雙頭30工位）西思特測試項目
插頭電源線綜合測試機適用於單頭、雙頭(多頭)、兩芯、三芯插頭電源線測試(也可依客戶要求設計多芯測試機)。內置耐壓機，內外高壓分別獨立可調,主控電路採用進口微電腦PLC可程式邏輯控制系統。可進行導通、極性、長度、絕緣電阻、極間高壓、極外高壓等項目測試。合格品由頂針頂出且在插頭上打上測試合格標記（如需要“T”標記，訂購需說明）防止漏檢或混入不合格品；不合格品有聲光報警且不能頂出，還可選裝不合格品自動剪下刀<訂購需說明>。隨著技術升級創新，多個型號產品實現人機對話觸控螢幕微電腦控制，內嵌不同測試模式及參數，只有許可權人員才能更改參數，測試更方便、安全可靠。
特點
本著安全、可靠、穩定、效率、創新的開發和製造理念，本司產品外觀美觀，布局合理，中英文對照操作方便，核心部件全系進口（PLC可程式邏輯控制器, 接觸器Contactor、繼電器Relay、氣缸Cylinder，人機對話Man-machineconversation等），其它部件採用國內外大廠，同時積極參考電業公司的意見，設計更人性化和實用方便。西思特插頭綜合測試機是被全球知名公司（如HP，Dell,Sony等）認可的四家專業廠家之一，且是中國唯一一家。也是國內唯一完全能被鎰勝(I-Sheng)、良維(Longwell)、怡富萬(Linetek)、豪利士(Volex)、領亞(Linoya)、正威(Awin)、周氏(Chau's)、博碩(ASAP)、富士康(Foxconn)等知名電業公司認可的專業廠家，更是眾多電業公司首選和認證機構（UL,VDE,CCC,BSI等）推薦的專業廠家。
RH-101電源線綜合測試機(用於單頭測試）西思特
RH-102B30工位綜合測試機(雙頭30工位）西思特
RH-102D30工位觸摸式人機界面綜合測試機(雙頭30工位）西思特
RH-103雙頭單工位綜合測試機(用於雙頭測試，其它型號RH-103C/RH-103D）
RH-104雙頭單工位綜合測試機(用於雙頭測試，ASAT/BSI專用）西思特
RH-10530工位綜合測試機(雙頭30工位，ASAT/BSI專用）西思特
RH-10830工位綜合測試機(雙頭30工位）西思特
RH-109單頭單工位綜合測試機(用於單頭測試）
技術規範
技術規範TechnicalSpecification
主要技術指標MainTechnicalData
此為通用版規格書，各型號略有差異。
Thisisthegeneralversionofspecification,thevariousmodelsdifferslightly.
1.輸入電源InputPower：220VAC±10%，50Hz/60Hz,5A
2.接入氣壓Airpressure：約4kgf/cm3,About4kgf/cm3
3.主控制系統Mastercontrolsystem：可程式邏輯控制系統，人機對話觸控螢幕微電腦控制（依機型Accordingtotypes）。PLCandtheman-machinedialoguetouchscreenmicrocomputercontrol.
4.測試類型Testthepowercordtypes：單頭(雙頭)2P有/無極性、單頭(雙頭)3P有極性,或依要求設計多芯測試機。Cantestwith/withoutpolarityplugsandconnectors(1P,1P+1P(1S
or1C),1P+NP),Canalsodefertothecustomerrequestdesign.
5.測試項目TestItems：導通（斷路、短路）、極性、相對長度、絕緣電阻、極間高壓、極外高壓、漏電流（接地電阻等可定製）。Polarity&Continuitytest,InsulationResistance,InterpolarHi-pot&SkinHi-pot,LeakageCurrent,RelativeLength(groundingResistanceandsooncanbecustomizable).
6.測試模式Testmodes：腳踏開關控制，或插線自動測試。
Thepedalsswitchcontrolorinsertthetestsampleforautomatictest.
測試順序Testsequence：極性、導通(斷路/短路)、絕緣、內高壓、外高壓。
Polarity,Continuity(openandshortcircuit),InsulationResistance,InterpolarHi-pot&SkinHi-pot.
7.導通，極性測試Continuity&Polaritytest
測試原理Testprinciple：
a、感應式：感應式測試線材長度Inductivetestwirelength≥10pF
b、迴路式：極性點擊有聲光訊號指示，錯位有聲光報警提示，需按復位鍵停止。Loopmodes:polarityclickgiveoutsoundandlightsignalsinstructions,dislocationhasaudioandlightalarmprompt,needtopresstheresetbuttontostop.
測試結果類型Testresultmodes:
a、導通不合格，百分表不能達到合格點,聲光報警。ContinuityisNG,indicatorcan'tachievequalifiedpoint,giveoutsoundandlightalarm.
b、其他不合格，自動鎖模且有聲光報警提示，需手動復位。TheotherisNG,automaticlockingandhassoundandlightalarmprompt,needtomanuallyresetbutton.
合格/不良品自動計數，合格自動開模頂出列印合格標記。Qualifiedproductsandunqualifiedautomaticallycounting,passedautomaticunlockingpushoutandprintqualifiedmarks.
8.高壓測試Hi-potTest :
a.輸出電壓InterpolarHi-pot:0～5KV連續可調Continuousadjustable(Accordingtotypes).
b.內輸出高壓漏電流InterpolarHi-potleakagecurrent:依機型0.5、1.0、2.0、3.0、5.0mA選擇或0.5～10mA連續可調。Accordingtothemodeschoose0.5,1.0,2.0,3.0,5.0mAor0.5～10mA(Accordingtotypes)continuousadjustable.
c.外輸出電壓SkinHi-pot:0～6KV連續可調Continuousadjustable(Accordingtotype).
d.外輸出高壓漏電流SkinHi-potleakagecurrent:依機型0.5、1.0、2.0、3.0、5.0mA選擇或0.5～10mA連續可調。Accordingtothemodeschoose0.5,1.0,2.0,3.0,5.0mAor0.5～10mA(Accordingtotypes)continuousadjustable.
e.額定功率Ratedpower:200～750VA(Accordingtotypes).
f.波形Waveform:50/60Hz，交流正弦波ACsinewave.
g.電壓校準Voltagecalibration:±5%
h.開關Switch:零電平轉換Zero-levelconversion
i.測試時間Testtime:數字顯示，預置式，內外高壓可任意設定。Digitaldisplay,presetmodes,insideandoutsideHi-potcanbearbitrarilyset.
j.高壓指示表Hi-potpressureindicator:
比例Proportion 1:50
級別Class:1.5Class
k.判斷精度Judgmentprecision:±3%現在設定值Presentsettingvalues.
l.高壓失敗判斷Hi-potfailjudgment:判斷Judging *測量值比基準值大Measuredvaluelargerthanthebasicvalue;
*切斷輸出電壓給出失敗信號Thecut-offoutputvoltageandgiveoutthefailsignal.
m.漏電流設定值Leakagecurrentvalue :依機型0.5、1.0、2.0、3.0、5.0mA選擇或0.5～10mA連續可調。According
tothemodeschoose0.5,1.0,2.0,3.0,5.0mAor0.5～10mA(Accordingtotypes)continuousadjustable.
n.判斷精確度Judgmentprecision ±3%現在設定值Presentsettingvalues.
o.校準Calibration 純電阻負載串聯RMS,真值表測試。PureresistanceloadingseriesconnectionRMS,truevaluetable
test.
10.絕緣電阻Insulationresistance
輸出電壓Outputvoltage:500VDC
電壓校準Voltagecalibration :±5%
基準值設定Referencevaluesetting:5MΩ/100MΩ，可定製Customizable.
判斷Judging:被測物測量值比設定基準值小，給出失敗IN信號。Measuredvaluesmallerthanthebasicvalueandgiveoutthefailsignal.
判斷精確度Judgmentprecision:±5%
指示表Indicator:（0～100MΩ）±5%
測量範圍Measurementrange:0～∞
絕緣測試體Insulationtestingbody:導電海棉conductivesponge.
相對長度Relativelength:線材感應度Wiresensitivity,
感應式測試線材長度。Inductivetestwirelength≥10pF.
11.頂針thimble:測試合格標記Testqualifiedmarks,分冷頂出和加熱頂出，溫度可設定，列印測試合格標記。Hasordinarypushoutandheatsuppushouttwomodes,thetemperaturecanbeset,printatestqualifiedmarks.
12.計數功能Tallyfunction
自動計數器Automaticcounter:合格品、不良品自動計數。Qualifiedproductsandunqualifiedautomaticallycounting.
13.安全防護Safetyprotection
觸電防護Electricshockprotection 地線接地保護，保障人身安全,本機器已加裝，自行接地即可。
Theearthgroundingprotection,safeguardsthepersonalsafety，
Themachinehasinstalled,onlyneedgrounding.
14.尺寸Size
機身尺寸Machinesize,依各型號Accordingtotypes.
15.其它Other
特別要求或選配SpecialrequirementsorOptional
a、可據客戶需求安裝不良品自動破壞切刀；Canbeinstallunqualifiedautomaticdestroyingcuttingknife.
b、可依客戶需求選配不同類型插頭，連線器測試插座;Accordingtodemandchooseavarietyofplugandconnectortestspecialsocket。西思特www.cestr
c、可依客戶需求加裝其它功能。Otherfunctionscanbecustominstalled.
