電池組電芯電壓壓差綜合測試儀 W604A儀器可在測試整個電池組的電壓、內阻、過放電流、短路保護時間等基本參數的同時，還一起測試電池組各個電芯的電壓，並比較電芯的電壓壓差。並可把所有數據上傳至電腦。
背景：在電池組中，把多個電池串聯起來，得到所需要的工作電壓；把多個電池並聯起來，得到更高的容量和更大的電流；電池組串聯和並聯這兩種方法結合起來，就能得到適合的電壓電流和容量。如“四串兩並”就是：把兩組由四節電池串聯在一起的電池組並聯起來。
{一個電池組的性能是取決於電池組裡最差的那塊電池的性能}
使用高電壓電池組所帶來的一個問題，就是有可能遇到電池組裡的某一節電池失效的情況，只要一節電池有問題，整個電池組的性能就會受到很大的影響。電池組中存在不匹配的電池，就有可能會中斷電流的輸送，其餘仍然完好的電池就不能把所存儲的電量送出來了，使得電池組的使用時間大大縮短。同時，一節性能差的電池，就像是一個堵住水管的塞子，會產生巨大的阻力，阻止電流流過去。而在‘壞’的那節電池呈現很大的內阻時電池組還帶有工作負載，那么，將會導致整個電池組的輸出電壓將大幅度下降。同時在這些情況下還有可能會出現電池組內某些電池短路，將出現意想不到的危險情況。
深圳市德工電子科技有限公司（德工儀器）在原有的1-4節20V電池測試儀的基礎上專門開發了一款具備電池組電芯電壓測試功能的電池檢測儀器設備:電池組電芯電壓壓差綜合測試儀器W604a
這款儀器可測試單個成品電池及兩串、三串、四串鋰-聚合物電池組；電壓在20V以內的18650電池、磷酸鐵鋰電池、鎳氫電池、鎳鎘電池等多類可充電電池（組）均適用；同時還可測試鋼殼鋁殼、軟包裝電芯（組）及多類一次性電池的容量；[……如手機電池、對講機電池、18650電池、兩串電池組、三串電池組、四串電池組、多串鎳氫、鎳鎘電池組、數碼產品電池、普通乾電池、小型免維護鉛酸蓄電池等……]
◆儀器測試功能：
電池電壓、負載電壓（壓差）、內阻、充電功能、過放電流、短路保護時間、識別（熱敏）電阻、短路保護恢復功能、
•電池組各個電芯電壓、壓差測試•、
容量測試（包括充、放電測試；過充、過放保護電壓測試;此項為慢測項，測試時間長）；
1、電池電壓V：電池/電芯當前電壓，即開路電壓；
2、負載電壓Vo：指帶一定負載時電池的電壓，檢測電池壓差；
3、內阻：整個電池內阻測試；
4、短路保護時間:電池在短路時開啟短路保護功能的反應時間；
5、短保恢復：測試電池是否具備自恢復電壓功能；方便客戶對高品質電池的研發和生產。
6、過放電流：為電池所允許放電的最大電流值；。
7、充電功能：設定一定的電流給電池進行充電，測試電池充電功能。
8、識別電阻：電池內部識別（熱敏）電阻R1、R2檢測；
9、容量測試：測試電池/電芯的容量大小（包括充、放電測試；過充、過放保護電壓測試）；
充電時間、充電電流、放電電流、充電終止電壓、放電終止電壓均可設定。
*10、電池組電芯電壓、壓差測試：電池組各個電芯的電壓值測試，同時對測試出來的電芯電壓值兩兩對比判斷，VR處顯示出電芯電壓最大與最小值的差值。
◆儀器特點：電池綜合測試儀W604a
1.1測試功能齊全；測試速度快，快速測試時最快約1-2秒即可測完一塊電池；
1.2測試精度高、量程大；儀器界面全中文選單式顯示、數字鍵盤操作；測試結果全數值精確顯示；測試結果可選擇保留或者清零；
1.3每一項測試功能項均可選，需要測試什麼參數直接選定，不選則不測試；
1.4各測試功能參數均能直接輸入數字設定上下限，不在所設範圍內儀器顯示真實值但顏色加深、同時蜂鳴器報警；
1.5可測試電池負載電壓，並且負載電流及允許壓差可直接設定；
1.6容量測試：充電電流大小、放電電流大小、充電時間、充電截止電壓、放電截止電壓範圍均可直接設定；設定好參數後儀器全自動進行測試流程的轉化，並顯示放電時間及容量大小；
1.7儀器自帶電池激活功能，測試前測試後均對電池進行激活；
可選擇測試前是否對電池進行激活；
1.8激活延時、過流延時、短恢延時值均可自行設定；
1.9電壓、電流、內阻、識別電阻等均可在不拆殼的情況下進行校正；
可選擇‘一鍵恢復’出廠設定；
1.10電池測試儀可連線電腦；（配備專業的電腦軟體光碟）
快速測試結果自動上傳至電腦，數據可導出至Excel表格、可編輯、列印；
◆儀器相關技術指標：
測試項目 範圍 最小解析度 準確度±（a%讀數+b字數）
電壓 20V 1mV ±（0.1%+1）
壓差 999mV 1mv ————
內阻 999mΩ 1mΩ ±（1%+3）
短保時間 199.9mS 0.1mS ±（2%+3）
過放電流 10A 10mA ±（2%+5）
25A 10mA ±（5%+3）
識別電阻（R1、R2） 999.9KΩ 0.1KΩ ±（1%+5）
充電電流設定 50—2000mA 1mA ±（2%+8）
放電電流設定 50—2000mA 1mA ±（2%+5）
充電時間設定 600分鐘 1分鐘 ————
容量 9999mAH 1mAH ±3%
*儀器外觀大小約:290mm(L)*270mm(W)*100mm(H)重約:4kg
*保修:儀器正常使用一年內出現任何故障，均由本公司負責免費維修！！！

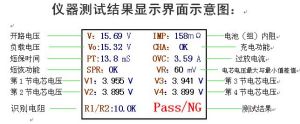

電池組壓差測試儀電芯間的壓差範圍可直接設定，如VR處的差值超過“參數範圍”內設定的所允許壓差值，則這一數值背景顏色加深，儀器報警，提示“NG”，反之顯示“Pass”。

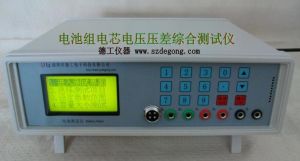

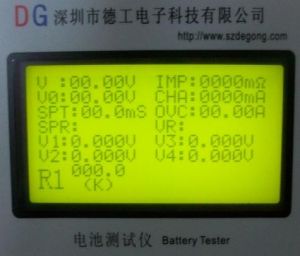

電芯電壓壓差綜合測試儀

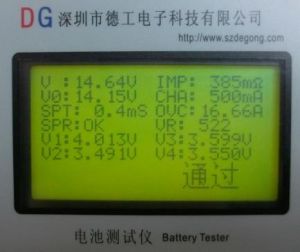

電芯電壓壓差測試
