二、功能及原理描述

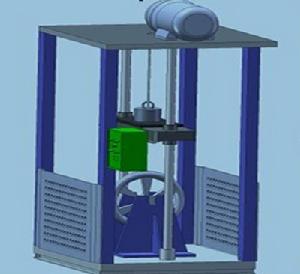

本機由主機、參數顯示、電控部分等組成。主機採用方管式框架，精加工的雙立柱導向結構，由電機--減速機通過工業用強力電磁鐵，帶動重錘升高到所需高度，釋放電磁鐵，重錘自由下落，完成對車輪的衝擊試驗。
衝擊高度由光電編碼器測量，通過電控箱的數顯表數字顯示衝擊高度。本機基礎錘的重量為100kg, 用戶可根據試驗需要在100-200kg範圍內調整重錘重量。
配置有安全裝置，防止電磁鐵意外斷電時對人身造成傷害。
帶有防護網，保護操作人員的人身安全。同時，帶有高度保護裝置，升高到極限位置時，自動停止，以防發生意外。
三、主要參數：
1 、基礎錘質量（kg） : 100±1
2、 輔助錘重量（kg ）: 20kg×2,10kg×1
3、 車輪安裝支架（中心高度）: 230 mm
4 、車輪試件裝胎後外徑 : φ200～φ400 mm
5、 衝擊高度: 0～280 mm
四、配置清單
1、主機 : 1台
2、電機 : 1台
3、減速機 : 1台
4、強力電磁鐵 : 1套
5、光電編碼器 : 1隻
6、車輪支架 : 1套
7、電控部分 1套
8、高度顯示部分 : 1套
9、防護罩 : 1套
10、安裝裝置 : 1套
