電動液壓比賽籃球架

電動液壓比賽籃球架

電動液壓比賽籃球架,使用液壓升降,收放簡單省力,操作簡易,移動輕便,整體結構部件採用壁厚3mm的鋼管,厚度4mm的鋼板,焊接採用二氧化碳氣體保護焊,焊接強度高,焊道美觀;表面採用拋丸除銹後靜電粉末噴塗工藝,使用紫禁城防紫外線戶外粉末,耐久性好,歷久如新。

產品說明

我公司生產的電動液壓比賽籃球架,使用液壓升降,收放簡單省力,操作簡易,移動輕便,整體結構部件採用壁厚3mm的鋼管,厚度4mm的鋼板,焊接採用二氧化碳氣體保護焊,焊接強度高,焊道美觀;表面採用拋丸除銹後靜電粉末噴塗工藝,使用紫禁城防紫外線戶外粉末,耐久性好,歷久如新。液壓機械使用ZHENPING 液壓系統,經測試及實際使用性能穩定良好。

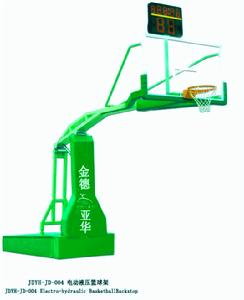

標準電動液壓籃球架 標準電動液壓籃球架

技術指標

序號 項 目 尺 寸(mm)
1 底座外形尺寸(長×寬) 2000×1200
2 伸臂(伸出距離) (國際標準) 3250±10
3 籃圈上沿距地面高度 3050±5
4 籃板尺寸(長×寬) 1800×1050
5 籃圈內徑 φ450
6 籃板材料 鋼化玻璃材料
7 收起高度 1500-1700
8 淨重 550kg

安裝

安裝前,對照籃球架主要部件明細,把包裝全部拆除。

1、將籃球架箱體放置在距球場端線外邊1米的球場中心線上,用8根M18×40的六角螺栓、彈簧墊、加大平墊將立柱裝配下端與底座連線。見圖(一)

安裝步驟一 安裝步驟一

2、將立柱和底座向前傾斜一定角度,把伸臂放在立柱的上端,用瓦合將立臂和伸臂連線。

3、將後拉桿與連線管用調節螺栓連線後,上端用瓦合與伸臂後尾部的軸連線;最後用M12x60的螺絲將後拉桿的另一端與箱體耳子連線。見圖(二)

安裝步驟二 安裝步驟二

4、 將籃板耳子與籃板用M10x20的沉頭螺栓連線,然後兩人將抬起籃板,先用M12×70的螺栓、彈簧墊、平墊將籃圈、籃板與伸臂連線,再用籃板調整螺栓把上拉桿(圖三)與籃板耳子連線緊固;最後把上拉桿連線好的一端放在固定壓板下,擰上M10×30六角頭螺栓。見圖(四)

安裝步驟三 安裝步驟三

5、 將籃球架豎起,打開底座蓋板,將配重塊(或石子)放入底座內,然後蓋上蓋板,把籃球架所有螺栓、螺母全部擰緊,籃球架安裝完畢。

6、將籃架護套套在底座和立

柱上,搭扣處組裝牢固(保護套需要另外訂購)。

安裝步驟四 安裝步驟四

調試

1、籃板下沿平行度

擰松籃圈組合與伸臂的連線螺栓,將籃板調平,同時將籃圈調平,將其擰緊,然後調節後拉桿的調節螺栓直至籃圈的上沿與地平面的垂直高度為3050mm。

2、籃板垂直度

籃板與場地平面垂直度的調整:鬆開上撐竿桿與籃板耳子的連線螺栓,調節上拉桿上端的籃板調整螺栓,直至籃板平面與場地垂直,然後擰緊螺栓。

使用事項

箱式籃球架必須在單只箱體內加配重400㎏。禁止吊籃、攀爬架體及懸掛額外重物。定期檢查籃球架各部位連線的牢固性,發現鬆脫應立即擰緊或更換新件。帶滾輪的籃球架,使用時應把滾輪收起,收起時,謹防手或腳被壓傷。如籃球架需要清洗時,使用中性清洗劑,以免損傷保護塑層。

運輸貯存

搬運應輕拿輕放,運輸應防止磕碰、防止雨淋。

貯存處應通風乾燥、防潮。
