一、概述
一種基於廣電CATV網路的智慧型用電管理系統（遠程抄表管理系統），該系統填補了三網融合技術特別是CATV網路通訊在智慧型電網建設領域套用的空白。該系統是通過CATV智慧型用電管理終端設備實現了基於CATV網路的遠程集抄、遠動控制、及OSD用電信息發布。
二、系統建設背景
目前國內的遠程抄表系統主要有RS485匯流排式抄表、電力線載波抄表、RS485匯流排、低功率無線混合抄表和RS485匯流排、低壓電力線載波混合抄表等幾種方案。存在通訊距離較短、抄表讀數誤差大等缺點，而且對於一些不可控電錶不能實現遠停遠送操作。
因此研製一種採集與集中一體的設備，將採集到的電錶讀數通過廣電的同軸電纜傳輸數據的設備，能夠對電錶的數據進行實時的讀取並可存儲，以備主站人員調用；對普通485不可控電錶實現遠程停送電的操作。
在用電管理方面，採用自動抄表技術，不僅能節約人力資源，更重要的是可提高抄表的準確性，減少因估計或謄寫而造成帳單出錯，使供用電管理部門能及時準確獲得數據信息。電力用戶因此不再需要與抄表者預約上門抄表時間，還能迅速查詢帳單。
三、系統功能

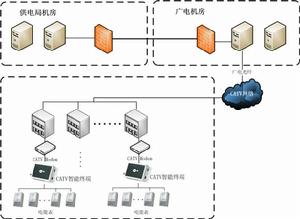

Ⅰ集抄功能將CATV智慧型用電管理終端設備安裝在小區每棟居民樓的表箱內，使之與電錶通過485連線埠相連，不具備通斷功能的電錶加裝485控制繼電器。同時將廣電網路同軸線也引入表箱，CATV智慧型用電管理終端設備與小區CATVmodem連線，將採集到的電錶數據通過CATV廣電網路，經廣電機房，利用光纖傳輸到供電局機房中。在進入供電局機房之前有網路防火牆對機房網路進行保護。
螢幕字元疊加顯示系統（On Screen Display-OSD）， 是基於廣電CATV閉路電視系統的信息群發技術。系統經過智慧型用電終端模組的控制，以及供電局側主站與廣電公司接口的傳輸，對應供電公司行銷系統的客戶信息唯一標識，可以確保催繳電費信息，準確的送達需要進行充值的客戶家中，而不對其他客戶造成影響。

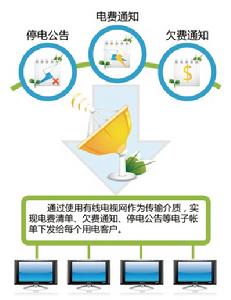

廣播群發的用電信息指導，包括停電檢修、供電公司客戶信息活動、峰谷電價等信息，都可以實時的轉發到每一個客戶家中，顯示在電視機螢幕上。
系統通過CATV智慧型用電管理終端設備控制高性能繼電器，毫秒級的回響時間內，實現遠程控制末端用戶的電能通斷功能。
Ⅳ 客戶信息設定設定安裝數據採集器客戶的基礎信息，如所在小區、地址、姓名、聯繫方式、採集器編號、連線埠、電能表編號等。
集抄地理信息管理功能模擬實際集抄用戶分布模型，系統以電子地形圖為背景，在其上構造出集抄用戶分布區域，並能表示具體已部署遠抄小區的具體分布情況。根據數據採集情況、繳費情況、用電信息發布情況，形成形象直觀的集抄信息分布圖，供行銷分析之用。
Ⅵ 分析統計功能通過CATV廣電網路採集用電信息數據，供電局主站從CATV中心獲取數據並分析套用，在主站端有多項軟體功能，並在主站端與其他業務系統發生接口，實現更多套用。 可以進行台區、用戶、用戶用電設備三個層次的分析。

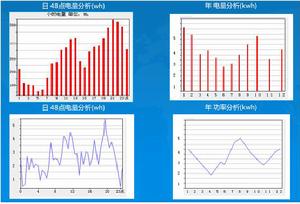

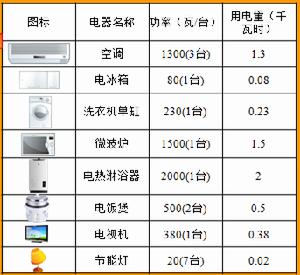

系統可以知道每個台區有多少用戶，每個用戶的用電情況，也可以了解到每個用戶的用電設備的用電情況（如圖一）。 同時，我們可以真對用戶的用電設備進行日、月、季、年等不同層次的用電分析。給用戶提供最佳的節電方式建議。（如圖二）
四、系統建設成功案例
1）2011年7月廣西南寧智慧型小區綜合套用系統項目；
2）2011年8月四川成都營配一體化智慧型用電管理系統；
3）2011年四川電力成都供電局智慧型用電小區CATV用電集抄項目；
4）2011年四川電力綿陽供電局智慧型用電小區CATV用電集抄項目；
