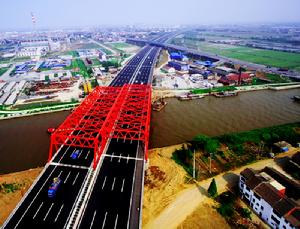

錫澄運河大橋

基本資料

結構特點

主桁上、下弦桿及端斜桿均採用箱形截面，截面寬500mm，高度720mm，最大板厚50mm。主桁架除端斜腹桿外其餘腹桿截面均為焊接H型截面，截面寬度500mm，高度420~720mm不等，最大板厚

44mm。上、下平面縱向聯結系均採用雙X形式，聯結系桿件截面形式均為焊接H型截面，截面高度400mm,截面寬度300mm和400mm兩種，板厚為12-24mm，其連線形式均為插入式連線。在桁架兩端斜桿所在的斜平面設定橋門架，上弦節點每2個設一道橫向聯結系。橋面系採用縱橫樑體系，橫樑為焊接H型截面，高1050mm，橫樑腹板與主桁在節點上通過高強度螺栓連線；縱梁為焊接H型截面，高500mm，縱梁腹板與橫樑腹板通過高強度螺栓連線，橋橫向每2m設定一道縱梁。節間每2m設定一道次橫樑。鋼板均採用14MnNbq角鋼、槽鋼等型鋼採用Q345B。
