鋼製電纜拖鏈鋼製電纜拖鏈的使用最早起源於德國，後來國內引用並創新結構。現在的鋼製電纜拖鏈已經廣泛使用在工具機上，保護了電纜等也使工具機整體看起來更美觀。
鋼製電纜拖鏈，矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬於線纜防護產品，鋼製拖鏈分為鋼製鋼製拖鏈，塑膠鋼製拖鏈。鋼製鋼製拖鏈由鋼鋁組合而成可以定做，塑膠鋼製拖鏈又稱工程鋼製拖鏈，坦克鏈。
鋼製電纜拖鏈根據使用環境和使用要求的不同分為橋式鋼製拖鏈，全封閉鋼製拖鏈，半封閉鋼製拖鏈三種。
鋼製電纜拖鏈介紹
TL系鋼製電纜拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是採用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
1．拖鏈可適應最大移動速度40米/分。
2．拖鏈在最大移動速度時，噪聲聲壓級不大於68分貝。
3．拖鏈安全使用壽命不小於1 00萬次(往復)。
鋼製電纜拖鏈規格
有45、65、95、125、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式。
（2）當管纜的管接頭尺寸大於支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式 。

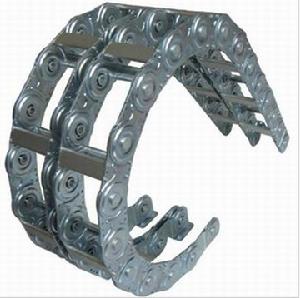

鋼製電纜拖鏈
用途和特點
（1）適合於使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。
（2）鋼製電纜拖鏈的每一節都能打開，便於安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）鋼製電纜拖鏈已被廣泛套用於數控工具機、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。
鋼製拖鏈的結構
（1）鋼製電纜拖鏈外形似坦克鏈，由眾多的單元連結組成，連結之間轉動自如。
（2）相同系列的鋼製拖鏈的內高、外高、節距相同，鋼製拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，鋼製拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板後即可把電纜、油管、氣管、水管等放入鋼製拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開
TL型鋼製拖鏈規格表
| 型號 | TL30 | TL45 | TL65 | TL95 | TL125 | TL180 | TL215 | TL225 | TL250 |
| 節距 | 30 | 45 | 65 | 95 | 125 |  |  |  |  |
| 彎曲半徑 | 40 | 50 | 75 100 115. 125 145185 | 115 147 200 250300 | 200250300 350450500 | 200250300 350450500 | 200250300 350450500 | 200250300 350450500 | 200250300 350.450500 |
| 最小和最寬度 | 40-100 | 60-200 | 70-350 | 120-450 | 120-550 | 140-700 | 160-800 | 170-800 | 200-1000 |
| 外高度 | 25 | 30 | 44 | 70 | 99 | 144 | 170 | 200 | 220 |
| 支撐板最大孔徑ф內高 | 10 | 15 | 30 | 40 | 70 | 90 | 110 | 130 | 140 |
| 允許不用支撐輪長度 | 3 | 4 | 6 | 9 | 10 | 10 | 10 | 10 | 10 |
