運載橋由龍門起重機加大跨度發展而成的一種橋架型起重機,又稱裝卸橋。用於露天貯料場、港口和鐵路貨站等處。

運載橋

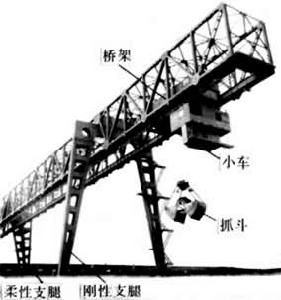

普通運載橋(圖1)與大型門式起重機的結構相似。它的特點是:①搬運對象主要是大批量的散狀物料;②跨度大,一般在30米以上,有的達170米;③作業頻繁,生產率高,一般為500~1500噸/時,工作速度高,起升速度為60~70米/分,小車運行速度為100~350米/分,工作級別較高;④運載橋的運行機構只用以調整工作位置,是非工作性機構。當跨度較大時,運載橋的橋架支承在一條剛性支腿和一條柔性支腿上。橋架與兩條支腿可採用螺栓聯接;與柔性支腿的聯接也可通過球鉸或柱鉸,使柔性支腿可相對於橋架有一定範圍的偏斜。橋架由桁架梁組成,起重小車在它的上弦桿或下弦桿的軌道上運行。有的小車有迴轉臂架,相當於一台在橋架上運行的臂架型起重機。
運載橋運載橋
運載橋運載橋

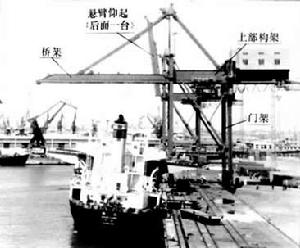

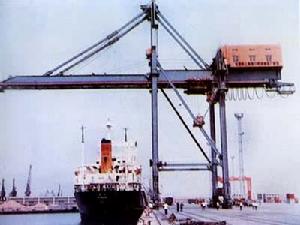

在港口岸壁運行的貨櫃運載橋(圖2),是一種特殊結構的大型起重機,專用於船舶的貨櫃裝卸工作。兩側一般都是剛性支腿,形成堅固的門架,橋架支承在與門架連成一體的上部構架上。帶有貨櫃吊具(見跨車)的小車在橋架上運行。伸向海面的長懸臂通常是可俯仰的。非作業狀態時,懸臂可吊起在80°~85°仰角處,使運載橋讓過船舶上的最高點。作業時懸臂放平。也有些懸臂是固定的。(見彩圖)
運載橋運載橋
參考書目
 國外海上貨櫃編寫組編:《貨櫃起重運輸機械》,人民交通出版社,北京,1980。
