系統概述
蓄電池線上內阻檢測儀是針對UPS電源系統和蓄電池系統使用的2V、6V、12V閥控鉛酸蓄電池而開發的專用監測管理系統，廣泛套用在電力、電廠、通訊、石化、金融、鐵路和部隊等重要的場所和部門。
系統組成

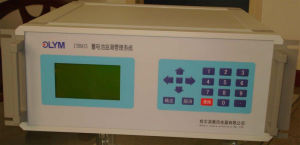

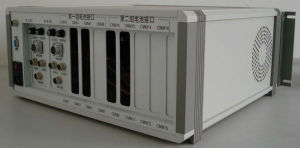

監測主機

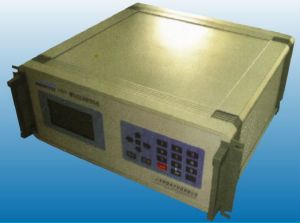

蓄電池線上內阻檢測儀
直觀顯示電池實時數據，強大的後台資料庫存儲歷史數據，可以方便地查詢歷史數據，智慧型分析數據，通過圖表曲線方式直觀顯示各種數據，並自動生成數據報表。對異常的電池運行情況進行及時報警，並詳細報告報警信息，報警結束後保存報警信息，給維護人員提供了電池維護的參考。操作人員按許可權進行管理，與監測中心軟體共同使用，通過網路實現遠程集中監控。
監測中心伺服器端軟體
可以對所監測的所有的局站或機房的電池進行各種數據處理，所具有的數據處理功能與客戶端類似，功能十分強大，對所有異常的電池運行情況進行及時報警，並詳細報告報警信息，報警結束後保存報警信息，給維護人員提供了電池維護的參考。操作人員按許可權進行管理，與客戶端軟體共同使用，通過網路實現遠程集中監控，實現了在監測中心就可以監測到所管理的所有電池組，並且不受空間和時間的限制。
輔助部件
系統進行安裝所需的附屬檔案，測試線和感測器等。
系統特點
獨有技術實現線上檢測蓄電池內阻，一台設備可同時監測120隻蓄電池
全電子式蓄電池自動尋檢，高速可靠
智慧型化數據處理，消除電池失效帶來的隱患
運行事件記錄管理，供事後維護分析
實時故障報警，及時發現電池運行故障
分散監控、分級管理，節省投入，方便維護管理
通信接口簡單實用，操作簡單方便
報警閾值可任意設定
蓄電池線上監測裝置本身的工作具有有效的抗干擾性，運行穩定，同時在其工作過程中對所接設備不會產生干擾和不良影響。
系統基本功能
單電池電壓、內阻監測
電池組電壓、充放電電流監測
電池組工作環境溫度監測
線上估算容量
電池組過充、過放、浮充電壓高、浮充電壓低和充放電電流過大告警
單電池浮充電壓高、浮充電壓低和單電池過放告警
環境溫度過高、過低告警
系統本身運行故障告警
實時數據、實時告警事件存儲
實時數據、實時告警查詢
歷史事件、歷史數據查詢
放電曲線分析
工作環境
室內溫度 -5℃～+55℃
大氣壓力 80～106Kpa
相對濕度 小於或等於98％
海 拔 1000米
監測數據顯示圖
技術規格
| 單電池電壓測試範圍 | 0~16v | 電池組電流測試精度 | 與電流感測器有關 |
| 單電池電壓測試精度 | 0.2% | 環境溫度測試範圍 | 0~75℃ |
| 單電池內阻測試範圍 | 0~100mΩ | 環境溫度測試精度 | 2℃ |
| 單電池內阻測試精度 | 5% | 工作環境溫度 | -5~45℃ |
| 電池組電壓測試範圍 | 0~1000v | 工作環境濕度 | <90RH% |
| 電池組電壓測試精度 | 0.2% | 安全指標 | 符合GB4793-84標準 |
| 電池組電流測試範圍 | 與電流感測器有關 | 主機絕緣電阻＞5M | 絕緣強度 1500V/50Hz |
