■產品概述
自力式電控溫度調節閥，由控制閥門、電動執行機構、溫度感測器和溫度調節器等部件組成。自力式電控溫度調節閥適用於非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。產品特點：
1、適用範圍廣泛，閥體結構有單座、或套筒兩種型式。
2、有較寬的溫度設定範圍，控制精度高。
3、有超溫過載保護措施，安全可靠。
4、溫度設定方便，運行期間也可連續調節。

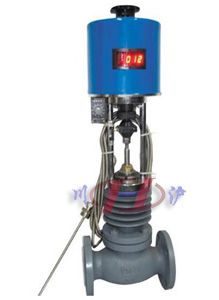

自力式電控溫度調節閥（高溫型）■工作原理
自力式電控溫度調節閥由控制閥門、電動執行機構、溫度感測器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理，見附圖示：工作前主閥芯處於半開位置，感測器處於自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，感測器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低於設定值時，感測器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度範圍內被控制，從而達到控溫目的。
備註：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
■主要技術參數
●閥體
閥體形式直通鑄造球型閥
公稱通徑DN15～200mm
公稱壓力PN1.6、2.5、4.0、6.4MPa
法蘭標準GB/T9113、JB/T79
連線形式法蘭(FFRFRTJ)、焊接(SWBW)、螺紋(適用於1″以內)
閥蓋形式標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
●閥內件
閥芯形式單座、套筒式閥芯
流量特性直線性
●執行機構、感測器、毛細管
執行器型號3810系列、PSL系列
主要技術參數電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

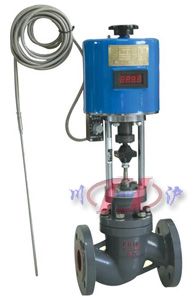

自力式電控溫度調節閥（標準型）防護等級：相當IP55、隔爆標誌：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
溫包、毛細管材料H62、1Cr18Ni9Ti
毛細管長度3米、5米、10米
溫度控制範圍0~250℃
設定值偏差±2℃
■額定行程與流通能力、泄露標準
公稱通徑(mm)20253240506580100125150200
流通能力(m3/h)71016254063100160250400630
額定行程(mm)68101420303040
調節精度(℃)±1~±5
使用介質蒸汽、水、油、氣體
允許
泄漏量硬密封10-4X閥額定容量
軟密封"0"
