產品簡介
產品型號介紹：

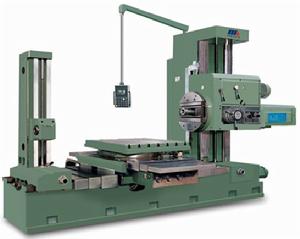

TPX6111B
T：工具機類別，銑鏜類
P：工具機功能，帶固定式平鏇盤
X：數顯
61：工具機結構形式，臥式
11：工具機第一主參數，主軸直徑為110 mm
B：工具機重大改進
結構特點
u 工具機總體布局為單立柱、側掛箱、帶固定式平鏇盤，工作檯在床身上進行縱、橫向移動，工具機具有很好的剛性、使用性能和較大的加工範圍；u 工具機主運動、進給運動的變速均採用液壓預選、集中操縱，節省了輔助時間，提高了加工效率；
u 主軸系統採用最最佳化設計結構、剛性好，適合於重切，並有較寬的轉速範圍供操作者使用；
u 主軸箱升降、工作檯縱橫向及迴轉運動的分配和各移動部件的夾緊、鬆開均採用電、液自動控制裝置，控制菱形塊機構、自動化程度高、操縱集中、夾緊力大、方便可靠；
u 前立柱導軌面，採用電接觸表面加熱自冷淬火、導軌硬度高、延長了使用壽命；
u 工具機的水平導軌設有不鏽鋼拉板式防護罩，既美化外觀、又可避免導軌研傷；
u 工具機的各移動部件之間均設有電氣互鎖關係，即只允許有一個移動部件運動，而其它部件自動夾緊（主軸、平鏇盤滑塊除外），在進給箱和快速箱內分別設有保險結合子，當工具機超負荷時，起安全保險作用；
u 工具機的垂直坐標（主軸箱升降）、橫向坐標（工作檯橫向移動）裝有英國球柵數顯尺，並配有帶記憶功能的數顯表，讀數精度為0.005 mm ，功能全、精度高、根據用戶需要Z 向坐標也可安裝球柵數顯裝置；
u 工具機電氣控制採用日本進口三菱可程式序控制器，性能可靠；
u 工作檯4 ×90 °採用光學瞄準器，確保精確定位；
u TPX6111B/2 為加長橫向行程型，X 向行程為1250 mm ，整體式輔助導軌；
u TPX6111B/3 為加大行程型，X 向行程1600 mm 、Y 向行程1200 mm 、Z 向行程1400 mm(不帶後立柱)；工作檯加大為1250×1100 mm，承重加大到3000 kg.
電氣系統
u 工具機的電氣系統是按三相交流電源設計的，根據用戶需要其電源電壓與頻率可適合於220/440V 、60Hz；380V 、 50Hz；420V、50Hz；u 工具機的電氣控制採用日本三菱公司的FXIN-60MR型可程式序控制器，簡稱PLC 。PLC 的輸出點通過小型繼電器帶點動的交流接觸器、電磁閥、電磁離合器、自帶指示燈，增強了可靠性，減少了故障率。可程式序控制器按著預先編好並固化在EPROM 中的程式，控制工具機的各部動作，PLC 直接顯示各輸入、輸出點工作狀態，給日常維修工作帶來極大的方便；
u 工具機的測量裝置，X 、Y向分別裝有英國球柵數顯，該球柵尺為整體尺，無需拼接，易於安裝、精度穩定，全封閉結構，能有效地防止油、冷卻液、切屑等侵入，經久耐用；
技術參數
工作檯縱向行程 | 1000（mm） |
工作檯橫向行程 | 800（mm） |
主軸箱行程 | 550（mm） |
主軸軸向行程 | 300（mm） |
定位精度 | ±0.015mm |
重複定位精度 | ±0.005mm |
選用系統 | Mitsubishi E60 M64AS Fanus,etc |
主要技術參數 | TXk68 |
主軸直徑 | 80mm |
主軸內錐 | 莫氏5# |
主軸轉速 | 25-760rpm(18speed) |
工作檯縱向進給速度 | 1-2500mm/min |
工作檯橫向進給速度 | 1-2500mm/min |
主軸升降速度 | 1-2000mm/min |
工作檯快速移動 | 12000mm/min |
工作檯工作尺寸（長X寬） | 820X720（mm） |
外形尺寸（長X寬X高） | 3800X2000X2500(mm) |
