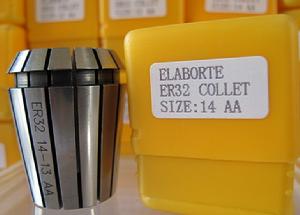

筒夾

磯昌筒夾中文名稱：筒夾 ■2、ER剛性絲攻筒夾： ◆DGB16

簡介

磯昌筒夾

中文名稱：筒夾
英文名稱：collet
定義： 刀具上的夾持部分，機械主軸與刀具和其它附屬檔案工具連線的工具。

產品標準

DIN6499

參數與規格

ER系列筒夾

高精度 A 、AA級
■1、ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50
■2、ER剛性絲攻筒夾： DGB16、DGB20、DGB25、DGB32、DGB40
◆DGB16 : ER16-4.5*3.4,ER16-5*4,ER16-5.5*4.5,ER16-6*4.5,ER16-6*4.9,ER16-6.1*5,ER16-6.2*5,ER16-7*5.5,ER16-8*6.2
◆DGB20: ER20-4.5*3.4,ER20-5*4,ER20-5.5*4.5,ER20-6*4.5,ER20-6*4.9,ER20-6.1*5,ER20-6.2*5,ER20-7*5.5,ER20-8*6.2,ER20-8.5*6.5,ER20-9*7.1,ER20-10*8,ER20-10*8.5
◆ DGB25: ER25-4.5*3.4,ER25-5*4,ER25-5.5*4.5,ER25-6*4.5,ER25-6*4.9,ER25-6.1*5,ER25-6.2*5,ER25-7*5.5,ER25-8*6.2,ER25-8.5*6.5,ER25-9*7.1,ER25-10*8,ER25-10.5*8,ER25-11*9,ER25-12*9,ER25-12.5*10
◆ DGB32: ER32-4.5*3.4,ER32-5*4,ER32-5.5*4.5,ER32-6*4.5,ER32-6*4.9,ER32-6.1*5,ER32-6.2*5,ER32-7*5.5,ER32-8*6.2,ER32-8.5*6.5,ER32-9*7.1,ER32-10*8,ER32-10.5*8,ER32-11*9,ER32-12*9,ER32-12.5*10,ER32-14*11,ER32-15*12,ER32-16*12,ER32-17*13.
◆DGB40: ER40-4.5*3.4,ER40-5*4,ER40-5.5*4.5,ER40-6*4.5,ER40-6*4.9,ER40-6.1*5,ER40-6.2*5,ER40-7*5.5,ER40-8*6.2,ER40-8.5*6.5,ER40-9*7.1,ER40-10*8,ER40-10.5*8,ER40-11*9,ER40-12*9,ER40-12.5*10,ER40-14*11,ER40-15*12,ER40-16*12,ER40-17*13,ER40-18*14.5,ER40-19*15,ER40-20*15,ER40-20*16,ER40-22*18
★3、ER止水筒夾/中心內冷筒夾/防水筒夾：ER16、ER20、ER25、ER32、 ER40，具體參數ER16(4-10 4、8pcs)；ER20(4-13 10pcs);ER25(4-16 13pcs)；ER32(4-20 17pcs)；ER40(4-26 23pcs)

ST直柄C型強力型

1、ST20(6-16)、ST25(4-20)、ST32(4-25)、ST42 (6-32)
2、ST英制筒夾/英制夾頭ST20:3/16,1/4,5/16,3/8,1/2,5/8
3、ST英制筒夾/英制夾頭ST25:3/16,1/4,5/16,3/8,1/2,5/8,3/4
4、ST英制筒夾/英制夾頭ST32:3/16,1/4,5/16,3/8,1/2,5/8,3/4,7/8,1"
5、ST英制筒夾/英制夾頭ST42:3/16,1/4,5/16,3/8,1/2,5/8,3/4,7/8,1",11/2"

OZ型系列筒夾

1、OZ16(2、 2.5-15.5、16 / 1/8、3/16、1/4、5/16......）
2、OZ25（3、4-24、25）
3、OZ32（6-32 / 1/4、5/16、3/8、、7/16、1/2、9/16......)
4、OZ英制筒夾/英制夾頭OZ25:￠1/8",￠3/16",￠1/4",￠5/16",￠3/8",￠7/16",￠1/2",￠9/16",5/8",11/16",￠3/4",￠13/16",￠7/8",￠15/16",￠1"
5、OZ32:￠1/4",￠5/16",￠3/8",￠7/16",￠1/2",￠9/16",5/8",11/16",￠3/4",￠13/16",￠7/8",￠15/16",￠1".",￠1-1/8",￠1-1/4"

SK系列SD系列筒夾

高精度 A 、AA級
1、SK06A/AA,SK10A/AA,SK16A/AA,SK20A/AA,SK25A/AA
2、SK06A/AA(￠2-￠6);SK10A/AA(￠2-￠10);SK16A/AA(￠3-￠16);SK20A/AA(￠3-￠20);SK25A/AA(￠6-￠25.4)

TG系列筒夾

TG100-1/8"\ TG100-3/16\TG100-1/4"…………TG100-1"

安全扭力絲攻筒夾

◆1、攻絲筒夾、攻牙筒夾、鑽孔夾頭、攻牙仔,絲攻安全扭力筒夾,帶過載保護絲攻夾頭，帶過載保護攻牙筒夾，手持夾頭氣動攻牙器，手持夾頭氣動攻牙器，手持氣動扭力攻牙器（ATH-12系列），浮動扭力攻牙器（THP2系列），萬向轉換接頭等。
攻牙機筒夾/攻絲筒夾規格型號：無扭力絲攻筒夾TC.B---（TC0，TC1，TC2，TCP2）
◆2、固定式無扭力絲攻筒夾TC.B（Fix)---{TC 0(Fix),TC 1(Fix),TC 40(Fix),TC 2(Fix),TC 3(Fix),TCP 2(Fix),TCP 3(Fix),TCP 4(Fix)}.
◆3、扭力絲攻筒夾TCS.B---（TCS 0B，TCS 1B，TCS 2B，TCS 2B）
◆4、固定式無扭力絲攻筒夾TCS.B（Fix)---{TCS 0B(Fix),TCS 1B(Fix),TCS 40B(Fix),TCS 2B(Fix),TCS 3B(Fix),TCPS 2B(Fix),TCPS 3B(Fix),TCPS 4B(Fix)}.
◆5、固定式加長型無扭力絲攻筒夾TCN.B-L---（TCN 0-L5，TCN 1-L5，TCN 2-L5）.
◆6、固定式加長型無扭力絲攻筒夾TCSN.B-L---（TCSN 0-L5，TCSN 1-L5，TCSN 2-L5）.
◆7、按頭筒夾TRE---（TRE 1/O，TRE 2/0，TRE2/1，TRE3/1，TRE3/2，TRE4/2，TRE4/3）.
◆8、ER型絲攻筒夾TC/ER--（TC1 ER20，TC2 ER32）
◆9、丸駒型絲攻筒夾TC/SCH---（TC1/SCh 16*5,TC1/SCh 25*9,TC1/SCh 30*11,TC1/SCh 38*14,TC2/SCh 20*7,TC2/SCh 30*11,TC2/SCh 38*14,TC2/SCh 45*18,TC3/SCh 38*10,TC3/SCh 45*18,TC3/SCh 55*22,TC3/SCh 65*25)
◆10、超起重力型自動鑽夾頭（8S，10S，13S，16S），重力型自動鑽夾頭（8H，10H，13H，16H，16IH）.
※TCS1B攻牙能力M3-M12，
※TCS2B攻牙能力M6-M27， TCS3B攻牙能力M16-M42，
※TCS2B攻牙能力M22-M50
※絲攻安全扭力筒夾型號：
※TRE2/1，TRE3/2，TRE4/3，TC1JI2，TC1/JT6，TC2/JT6，8H，13H
※絲攻安全扭力筒夾標準：JIS（M2-M48），DIN（M1-M60），ISO（M3-M64），ANSI（USA），INCH標準。

材質

目前工業市場使用的筒夾材料為：65Mn
