空排止回閥空排止回閥結構特點
1、作為原理：打開出口閥，給水泵啟動，給水達到一定的壓力後，閥瓣在給水壓力的作用下升一定的高度，推離閥 座，給水即流出。同時由於閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關 閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當 停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。
2、結構特點：
a、該閥配合再循環旁路閥工作，維持系統的安全運行。
b、主閥瓣上下移動，介質倒流時，藉助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。
c、閥瓣密封採用不鏽鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。
d、閥門應垂直安裝。
空排止回閥主要零件材料
| 零件名稱 | 材料 |
| 閥體、連線法蘭、排氣法蘭、法蘭蓋 | 碳素鑄鋼 |
| 導向軸、拔叉、軸套、滑塊、排放套、排氣盤 | 不鏽鋼 |
| 閥瓣、閥瓣體、閥瓣軸、連線叉 | 優質碳素鋼 |
| 襯套 | 鑄鋁青銅 |
| 螺栓、螺母 | 優質碳素鋼 |
空排止回閥主要性能規範
| 公稱 壓力 PN(MPa) | 試驗壓力 Ps(MPa) | 工作 壓力 (MPa) | 適用 | 工作 溫度 (℃) | |
| 強度 試驗 | 密封 試驗 | 介質 | |||
| 20．O | 30．O | 22．O | 20．0 | 水 | ≤160 |

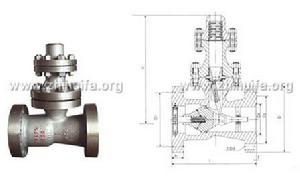

空排止回閥主要連線尺寸
| DN | L | D | D1 | D2 | D6 | b | Z-d | f | f2 | H | 重量(kg) |
| 100 | 430 | 360 | 292 | 245 | 138 | 66 | 8-41 | 3 | 6 | 630 | 285 |
| 150 | 550 | 440 | 360 | 305 | 190 | 82 | 12-Ф48 | 3 | 6 | 650 | 510 |
| 175 | 610 | 475 | 3944 | 340 | 214 | 84 | 12-Ф48 | 3 | 6 | 685 | 700 |
| 225 | 900 | 580 | 483 | 418 | 268 | 100 | 12-Ф58 | 3 | 6 | 765 | 1105 |
| 250 | 900 | 670 | 572 | 508 | 319 | 110 | 16-Ф58 | 3 | 6 | 780 | 1330 |
